ZHCUAV5A September 2022 – March 2023 TPSM33625
6 布局
TPSM33625EVM 和 TPSM3365FEVM 的頂部絲印（即 J4）不同，這是各層圖（無布線）之間的唯一區別。

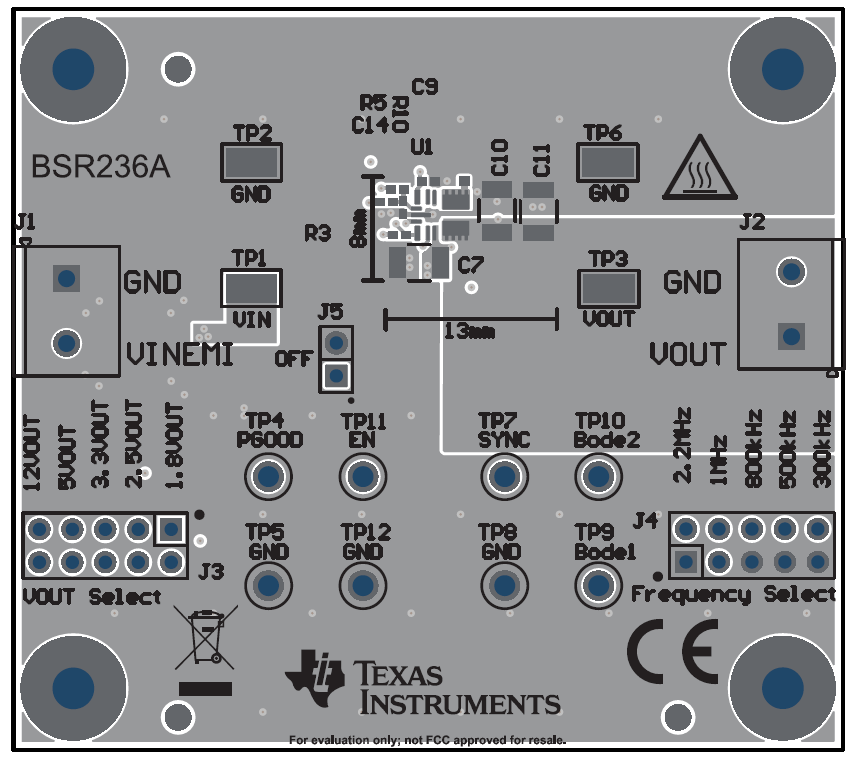

圖 6-1 PCB 頂層 2D (TPSM33625EVM)

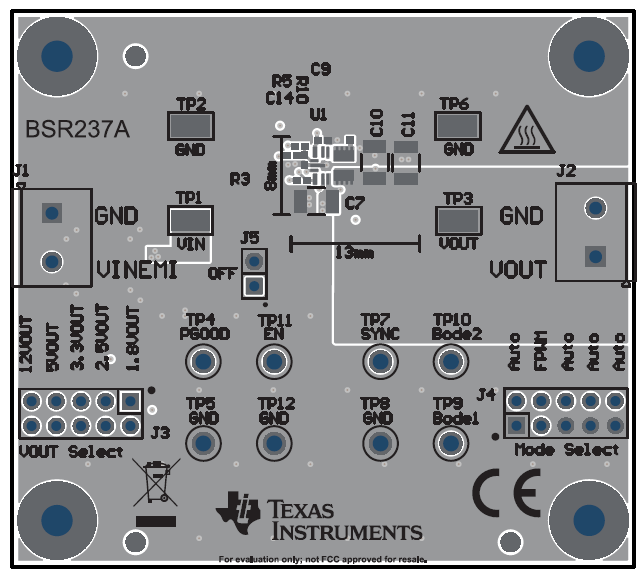

圖 6-2 PCB 頂層 2D (TPSM33625FEVM)

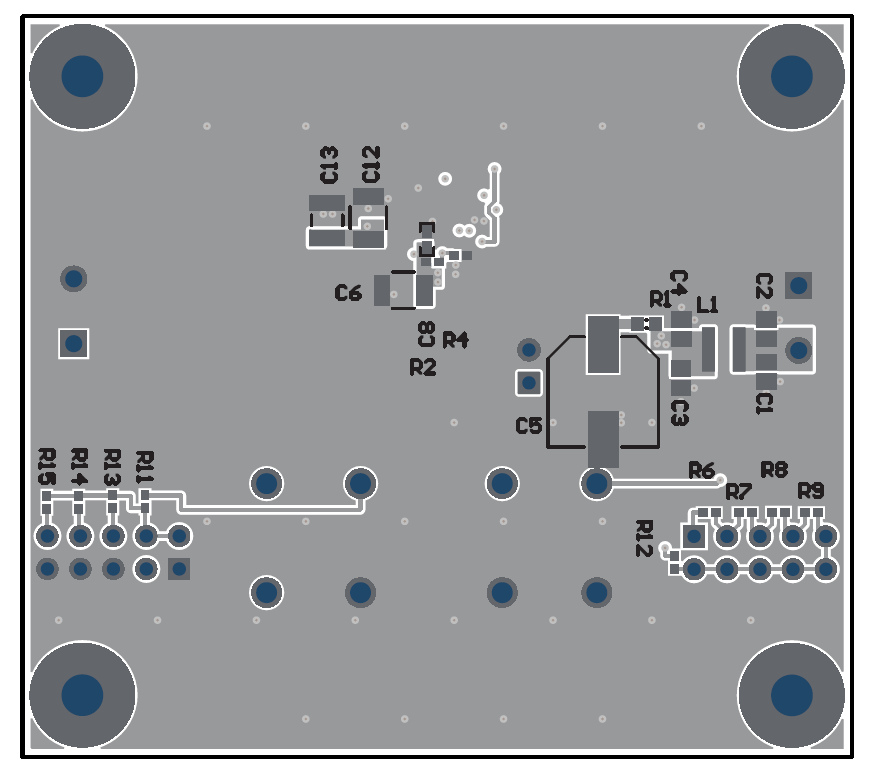

圖 6-3 PCB 底層 2D

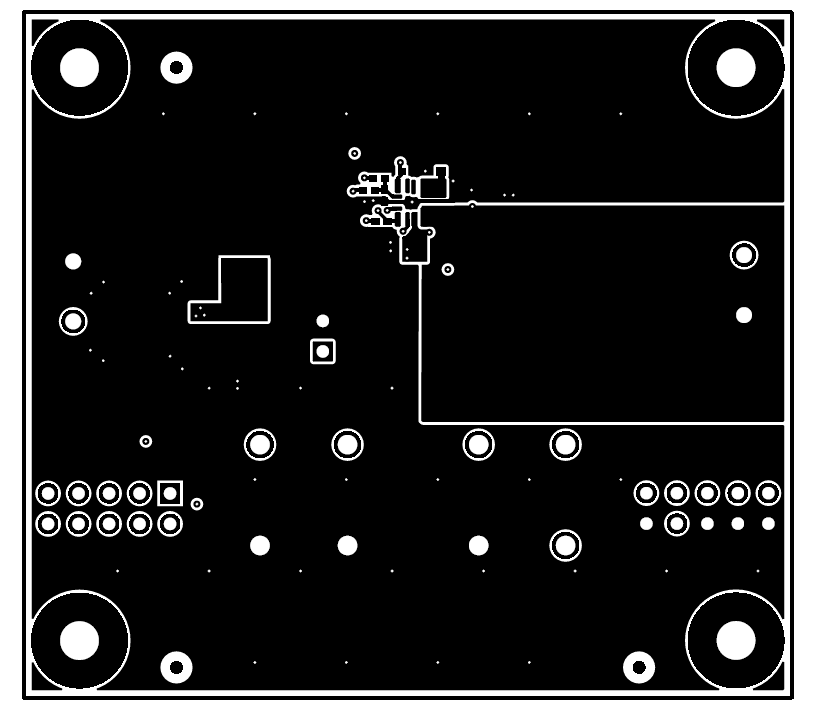

圖 6-4 頂層保留用作實心接地層，用于實現低噪聲和優化的熱設計。

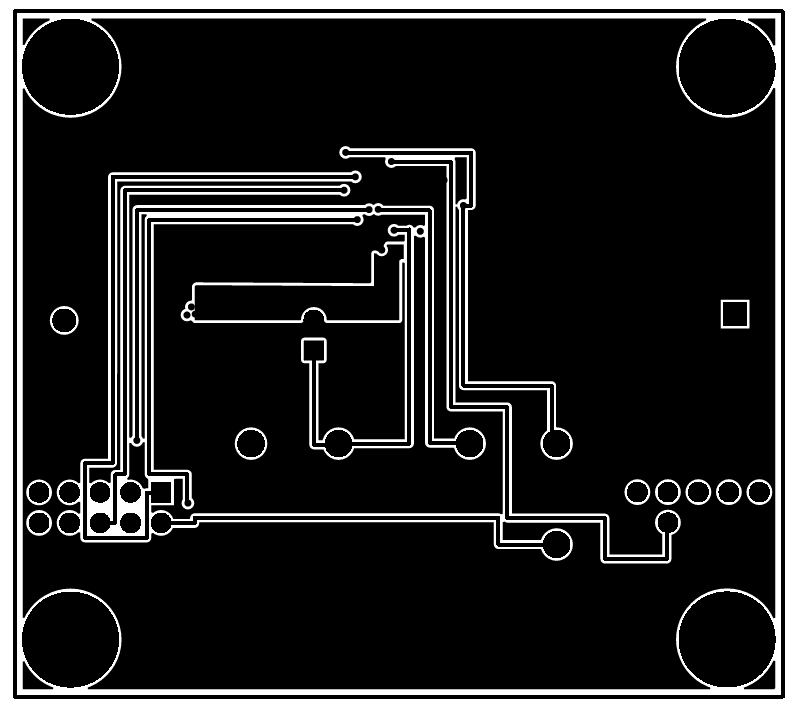

圖 6-5 中間層 1主布線層

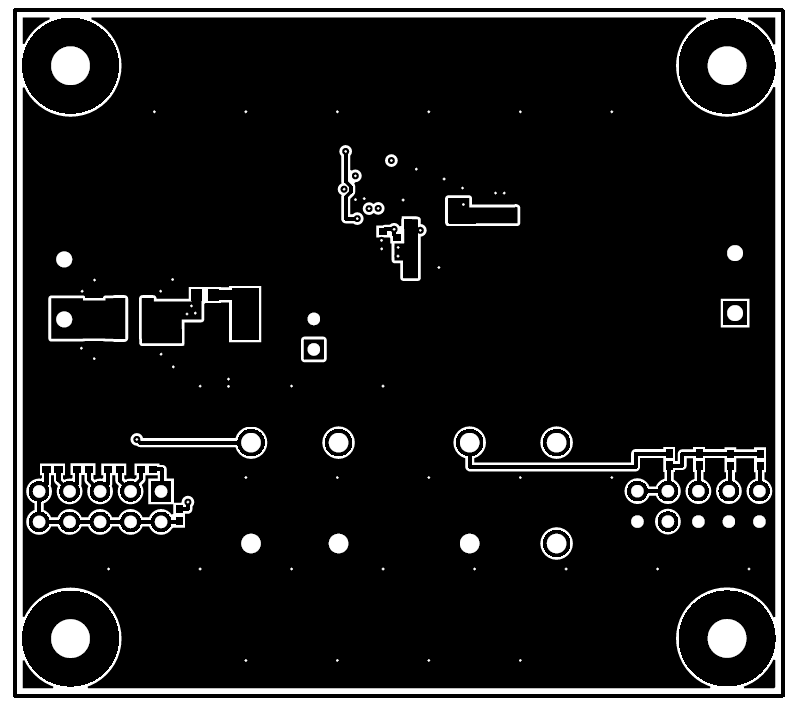

圖 6-6 中間層 2保留用于放置 π 型濾波器和非關鍵無源器件（不包括輸入電容器）。由于輸入電容器提供較低的輸入環路電感，因此將其放置在 PCB 底部。單層實現也符合要求。

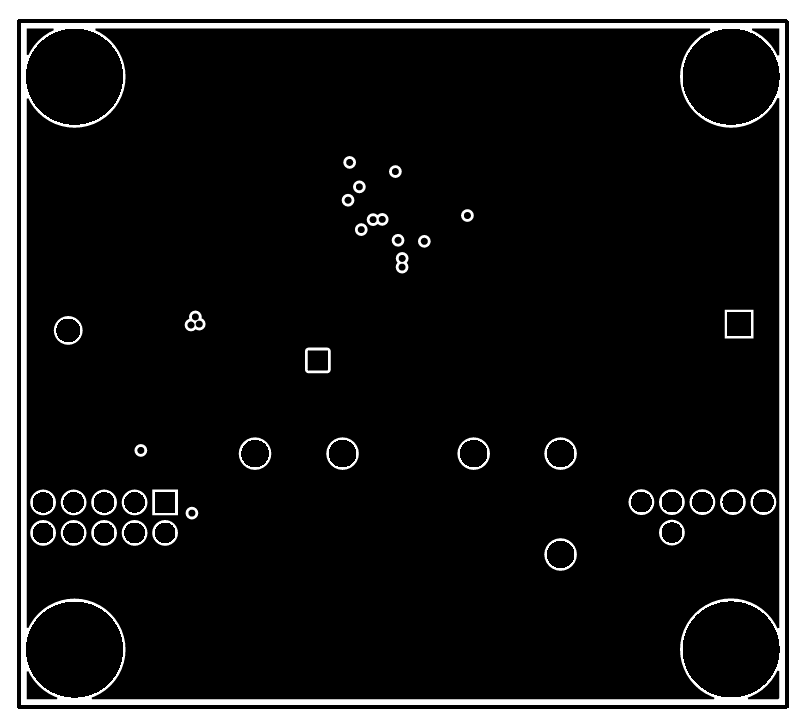

圖 6-7 底層
