ZHCUAU6A March 2023 – April 2024 LP5891-Q1

2.1 功能描述

本節介紹 LP5891Q1EVM 電路板上的連接器、跳線和開關。

圖 3-1 展示了 LP5891Q1EVM 電路板的驅動器 IC 側的圖像。

圖 3-2 展示了 LP5891Q1EVM 電路板的 LED 側的圖像。

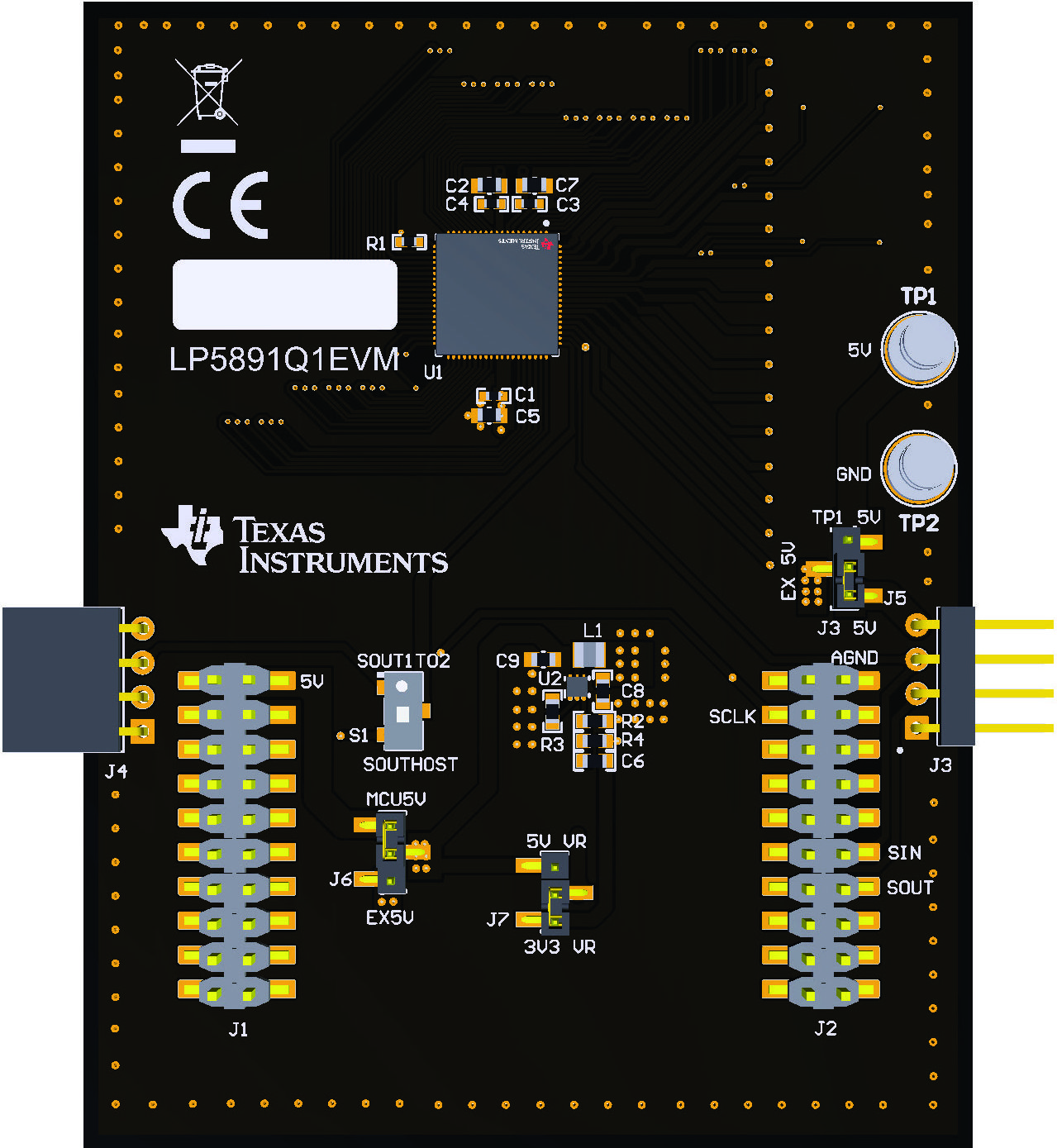

圖 2-1 LP5891Q1EVM 電路板的驅動器 IC 側

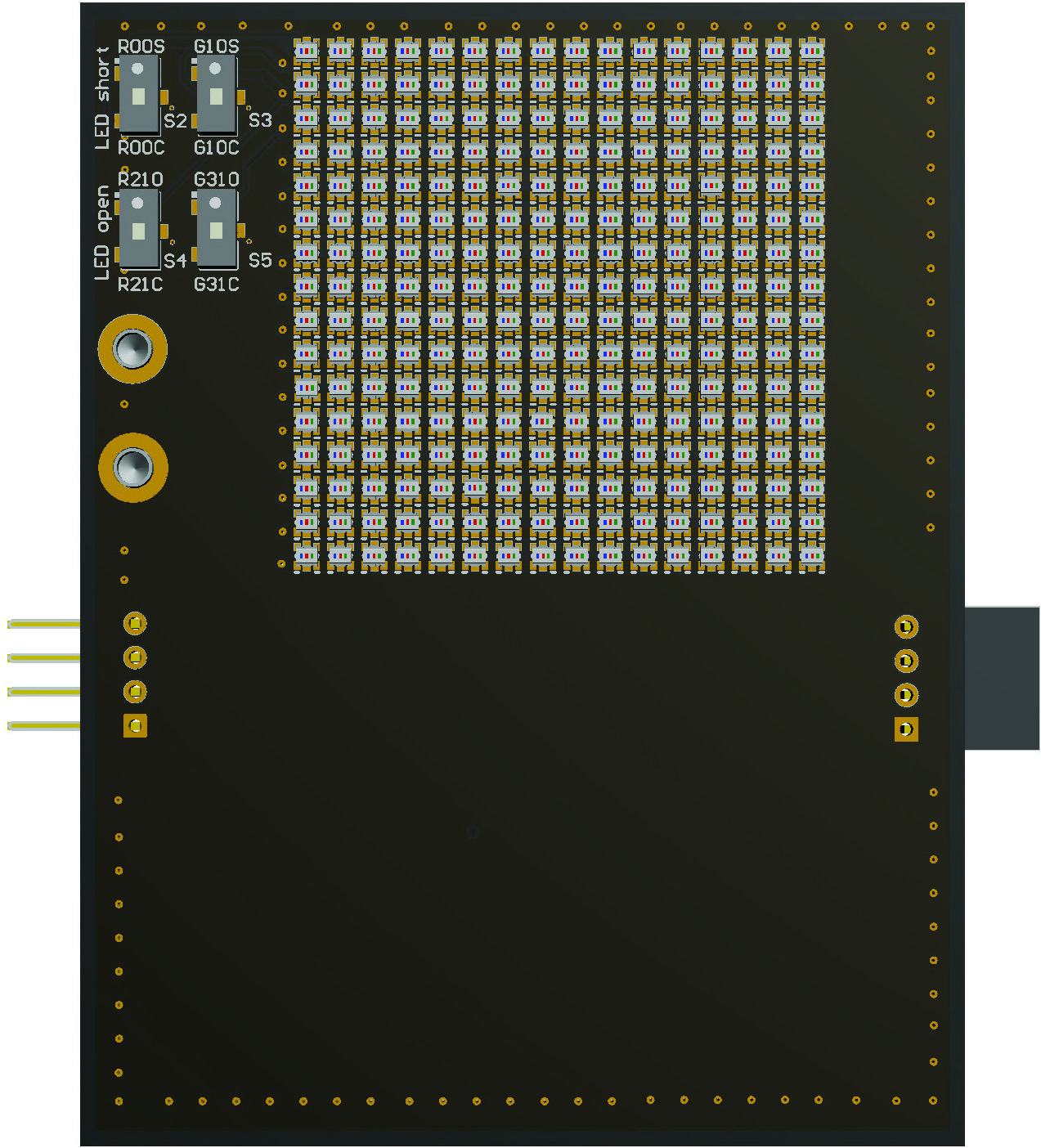

圖 2-2 LP5891Q1EVM 電路板的 LED 側

LP5891Q1EVM 可與主機控制器 TMS320F280039C LaunchPad? 配合使用，適用于 C2000? 實時 MCU。LP5891Q1EVM 設計有連接器、跳線和開關，可支持器件到器件連接、器件到主機連接和靈活的電源方案。此外，LP5891Q1EVM 電路板的 LED 側有四個開關，可用于評估 LP5891-Q1 的 LED 開路和短路檢測及移除功能。

表 3-1 列出了 LP5891Q1EVM 電路板的連接器及其說明。

表 3-2 列出了 LP5891Q1EVM 電路板的跳線及其說明。

表 3-2 列出了 LP5891Q1EVM 電路板的開關及其說明。

表 2-1 連接器

名稱	說明
J1、J2	Boosterpack 連接器，用于連接 TMS320F280039C LaunchPad。
J3	LP5891Q1EVM 電路板之間的輸入板對板連接器，包括 +5V、SIN（串行數據輸入）、SCLK（串行時鐘）和 GND。
J4	LP5891Q1EVM 電路板之間的輸出板對板連接器，包括 +5V、SOUT（串行數據輸出）、SCLK（串行時鐘）和 GND。
TP1 (+5V)	可為 VLEDG/VLEDB 和直流/直流選擇的外部電源。
TP2 (GND)	電源接地。

表 2-2 跳線

名稱	說明
J3	J3 用于選擇外部 +5V 電源。將跳線接到 TP1 5V 和 EX 5V 上，以便選擇來自 TP1 的外部電源。將跳線接到 J3 5V 和 EX 5V 上，以便選擇來自 J3 的外部電源。
J6	J3 用于選擇為 VLEDG/VLEDB 和直流/直流供電的 +5V 電源。將跳線置于 MCU5V 和中間位置，以便選擇來自主機控制器的 +5V 電源。將跳線置于 EX5V 和中間位置，以便選擇外部 +5V 電源，這是 J3 先前選擇的電源。
J7	J7 用于選擇為 VLEDR 供電的電源。將跳線置于 5V VR 和中間位置，以便為 VLEDR 選擇 +5V 電源。+5V 電源以前由 J6 選擇。將跳線置于 3V3 VR 和中間位置，以便為 VLEDR 選擇 +3.3V 電源。+3.3V 電源由直流/直流生成。

表 2-3 開關

名稱	說明
S1	如果開關設置為 SOUTHOST，則 LP5891-Q1 芯片的串行數據輸出會發送回主機控制器。如果開關設置為 SOUT1TO2，則第一個 LP5891-Q1 芯片的串行數據輸出將發送到 J4 端口；如果多個 LP5891Q1EVM 級聯，則該輸出將進一步發送到第二個芯片。
S2	如果開關設置為 R00C，則第 0 行第 0 列的紅色 LED 連接處于正常狀態。如果開關設置為 R00S，則第 0 行第 0 列的紅色 LED 會短接（LED 的陽極和陰極短接）。
S3	如果開關設置為 G10C，則第 1 行第 0 列的綠色 LED 連接處于正常狀態。如果開關設置為 G10S，則第 1 行第 0 列的綠色 LED 會短接（LED 的陽極和陰極短接）。
S4	如果開關設置為 R21C，則第 2 行第 1 列的紅色 LED 連接處于正常狀態。如果開關設置為 R21O，則第 2 行第 1 列的紅色 LED 會打開（LED 的陽極與電流源通道斷開連接）。
S5	如果開關設置為 G31C，則第 3 行第 1 列的綠色 LED 連接處于正常狀態。如果開關設置為 G31O，則第 3 行第 1 列的綠色 LED 會打開（LED 的陽極與電流源通道斷開連接）。
