了解默認狀態下的電路板后，可通過接頭模塊或通過添加其他元件進行一些修改。

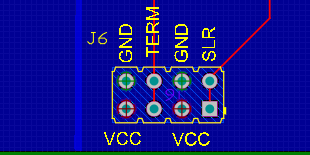

圖 5-1 顯示了控制接頭 J6，通過添加兩個分流器，該接頭可以控制壓擺率控制 (SLR) 特性和集成端接 (TERM) 特性。

圖 5-1 控制方框圖：J6

J6 接頭的右下角有引腳 1，右上角有引腳 2。引腳從右到左遞增，最上面一行是偶數引腳，最下面一行是奇數引腳。信號映射如表 5-4 所示。

表 5-5 顯示了 SLR 和 TERM 的功能表。

除了通過 J6 訪問的可控特性之外，J1、J2、J3 和 J4 上還提供用于外部上拉、下拉和容性負載的焊盤。在典型應用中，容性負載置于“R”引腳上，其他引腳可能有外部上拉或下拉電阻器，也可能沒有。所有焊盤均采用 0603 封裝，可根據客戶的測試需求進行更改。

最終修改圍繞差分總線引腳 A 和 B 進行。為了幫助模擬電纜的容性負載，A 和 B 引腳之間提供了一個 0805 端接電容器焊盤 (ID = C8)。使用 0805 焊盤 (ID = R16) 時，也可以選擇添加一個外部端接電阻器。該外部端接與集成端接電阻器配對使用時，可快速測量端接總線上的功率。通過添加共模負載電阻 R19 和 R20，可以擴展功率測試。
