TPS7A57EVM-056 評估模塊包含安裝了輸入和輸出電容器的 TPS7A57 低壓降穩壓器 (LDO)。除了 EVM 上已安裝的電容器之外，還提供了額外焊盤，用于使用額外的輸入和輸出電容器來測試 LDO。可以使用 J4 3 引腳接頭啟用或禁用 TPS7A57 LDO。

1. 在接頭上放置 2 引腳分流器，將 VIN 連接到 EN 可啟用器件
2. 在接頭上放置 2 引腳分流器，將 GND 連接到 EN，或使 3 引腳接頭懸空，可禁用器件
3. 在接頭上放置 2 引腳分流器，將 GND 連接到 CP_EN，可禁用內部電荷泵

或者，通過將外部函數發生器連接到 TP2 (EN) 和附近的 GND，用戶可以在施加 VIN 后啟用或禁用 TPS7A57 LDO。#FIG_EYP_52Q_DRB 展示了 TPS7A57EVM-056 在導通期間的結果。藍色跡線是使能電壓，粉色跡線是輸出電壓。

圖 2-1 TPS7A57EVM-056 導通

如有需要，可以將電流探頭插入 EVM 中（如#FIG_RBL_WGQ_DRB 所示），來測量輸出電流。插槽的尺寸適合大多數電流探頭，例如 LeCroy? AP015 或 CP031 電流探頭。

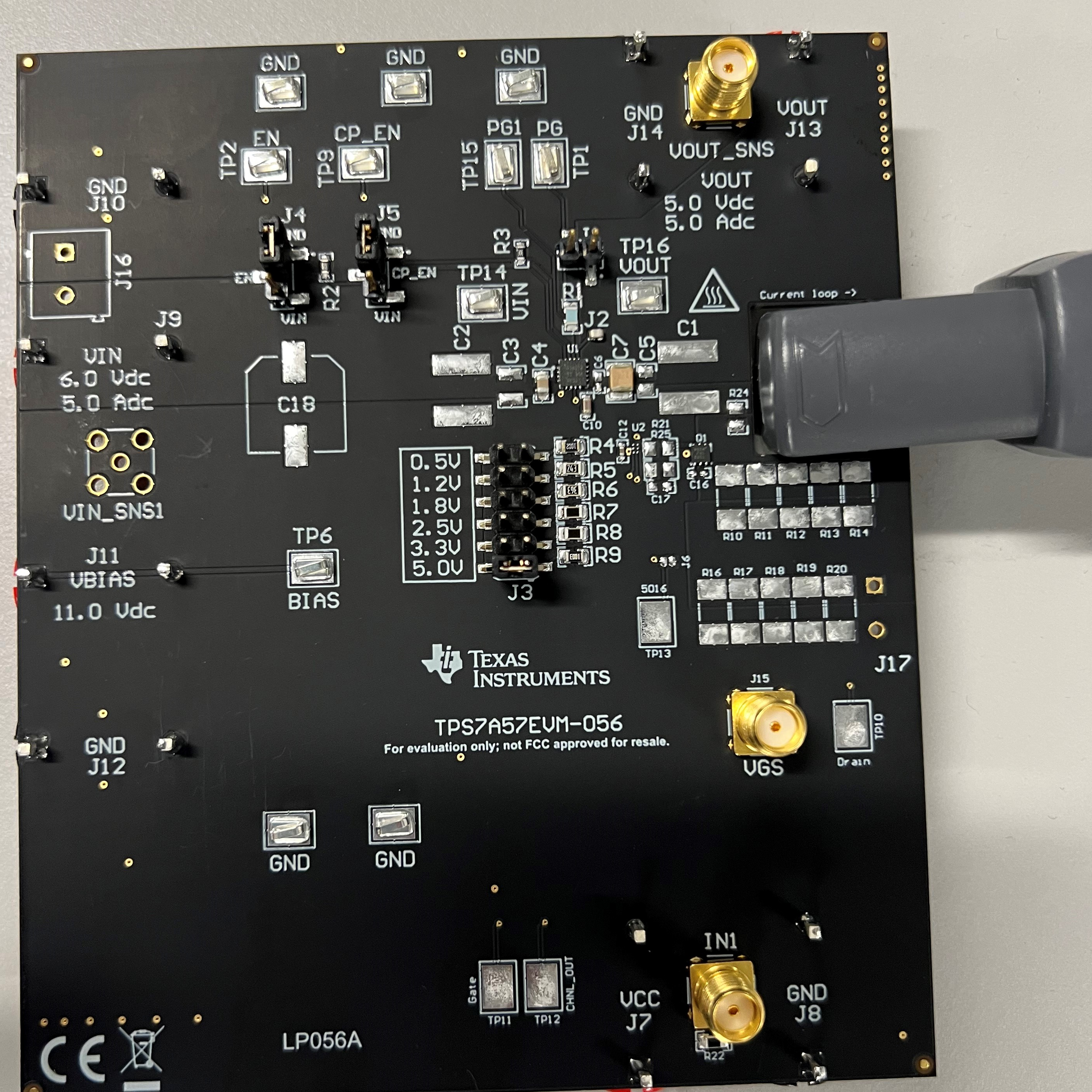

圖 2-2 連接了電流探頭的 TPS7A57EVM-056

用戶有三個選項用于在 TPS7A57 的輸出端提供直流負載。J17 可用于放置流經電流檢測路徑的直流負載，并使用 IOUT 環路測量電流。第二個選項是使用 R16、R17、R18、R19 和 R20 封裝來放置直流負載并使用 IOUT 環路來測量此電流。或者，可使用 J13 (VOUT) 和 J14 (GND) 香蕉連接器進行外部測量和加載；但是，IOUT 環路不會檢測流經這些連接器的電流。在執行非常快速的瞬態測試的情況下，由于 EVM 的 PCB 內存在寄生電感，VIN 或 VOUT 上可能會出現振鈴。在電流路徑中裸露的銅層上放置一條導線有助于減少這種振鈴。選擇正確尺寸的附加導線來填充當前探頭的體積。對于大多數電流探頭，可使用 10 AWG 導線。

使用 SMA 連接器 VIN_SNS1 和 VOUT_SNS 能提供可選的開爾文檢測點。
