TPS7A57EVM-056 評估模塊包含一個可選的高性能負載瞬態電路，用于高效測試 TPS7A57 LDO 的負載瞬態性能。要使用該可選的負載瞬態電路，請根據應用安裝相應的元件。修改連接到 TPS7A57 LDO 的輸入和輸出電容，以便匹配預期的運行條件。如#EQUATION-BLOCK_DPD_5JV_CRB 所示，確定要測試的峰值電流，并修改 R10、R11、R12、R13 和 R14 的并聯電阻器組合。

可通過 C11、R15 和 R21 調整負載階躍的壓擺率。在本節中，僅通過調整 R21 來設置壓擺率。對于 0mA 至 5A 的負載階躍，可借助表 2-1 來選擇可實現所需上升或下降時間的 R21 值。

在修改 EVM（如需）且使用 LMG1020 柵極驅動器的情況下，將電源連接到香蕉連接器 J7(VCC) 和 J8 (GND)，直流電源電壓限制為 5V，直流電流限制為 1A。如#FIG_GSC_NLQ_DRB 所示，TPS7A57 瞬態響應非常快，輸出電壓在初始負載瞬態后遠低于 1ms 的時間內恢復。因此，使用 1ms 的負載瞬態脈沖持續時間限制可防止脈沖電阻器（R10、R11、R12、R13 和 R14）過熱。在 0V 直流至 5V 直流方波脈沖中為 50? 輸出配置一個函數發生器。如有必要，可以在函數發生器中配置突發模式，以進行重復、低占空比、負載瞬態測試。

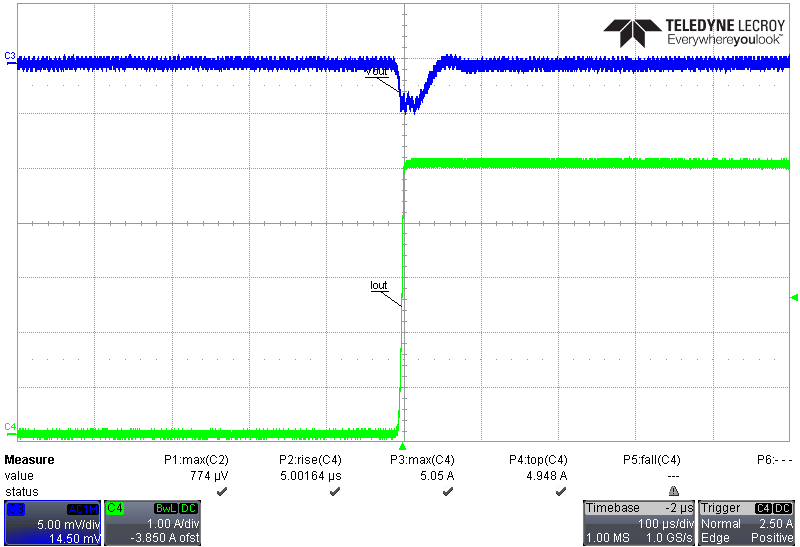

#FIG_GSC_NLQ_DRB 提供了 R21 = 21.5k? 時的示例測試數據。藍色跡線表示輸出電壓，綠色跡線表示輸出電流。R10、R11、R12、R13 和 R14 提供 5A 脈沖負載。生成的測試數據顯示 LDO 的 VOUT 上有一個 0mA 至 5A 的負載階躍，LDO 輸出端只有一個 22μF 的電容器。

負載瞬態電路還提供了可根據需要安裝阻尼網絡的封裝。如果需要，可安裝 R23 和 C15 來創建阻尼網絡。

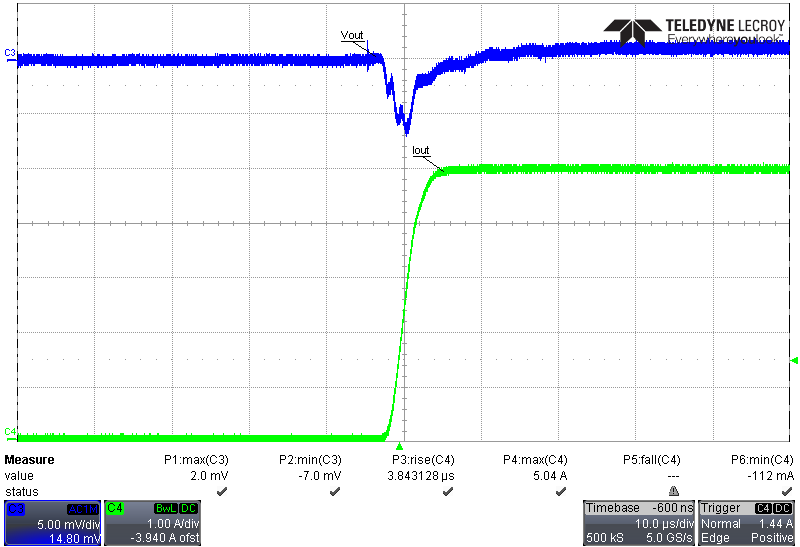

或者，只需使用預安裝的 Q1 負載瞬態 MOSFET 即可實現負載瞬態測量。J15 可用于使用函數發生器向 Q1 提供信號。#FIG_QZX_JCP_VSB 展示了在 5A 負載下使用不帶 LMG1020 柵極驅動器的 MOSFET 時的結果。
