3.8 通過 EN 啟動和關斷
圖 3-26 和 圖 3-27 顯示了通過 EN 對 U2 進行啟動和關斷的波形。在圖 3-26 中，最初施加輸入電壓，通過使用外部函數發生器將 EN 拉至 GND 來抑制輸出。當 EN 電壓升高到使能閾值電壓以上時，啟動序列開始，輸出電壓斜升至外部設置值。在 圖 3-27 中，外部函數發生器將 EN 拉至接地，TPS543820 關斷。
圖 3-28 顯示了在 0.2Ω 電阻器負載下 EN 的啟動情況。圖 3-29 顯示了相對于 EN 引腳的 BP5 內部 LDO 啟動。
ENOFF_U1 跳線或 RDIV_VIN 上的分流器可分別用于測試 U1 和 U2 的 EN 啟動。當從 ENOFF_U1 移除該分流器后，EN 被釋放并且 U1 的啟動序列開始。當分流器放置在 RDIV_VIN 上時，通過電阻分壓器將 EN 拉至輸入電壓，并且 U2 的啟動序列開始。

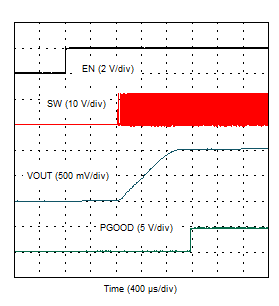

圖 3-26 通過 EN 啟動 U2，空載

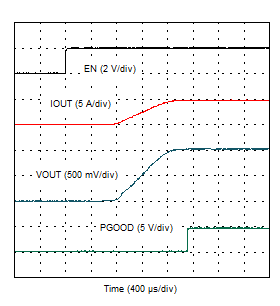

圖 3-28 通過 EN 啟動 U2，0.2Ω 負載

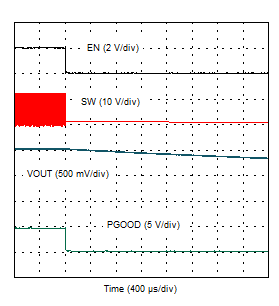

圖 3-27 通過 EN 關斷 U2，空載

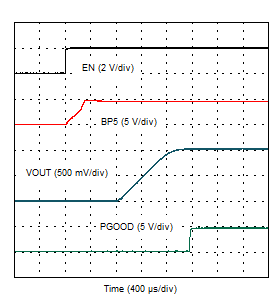

圖 3-29 通過 EN 啟動 U2，空載并且測量 BP5
