5.1 布局
圖 5-1 至圖 5-5 顯示了 TPS54527EVM-052 的電路板布局布線。頂層包含 VIN、VO 和接地端的主要電源布線。另外，頂層還有 TPS54527 引腳的接線和一大塊接地區域。許多信號布線也位于頂部。輸入去耦電容器盡可能位于 IC 附近。輸入和輸出連接器、測試點和所有元件都位于頂部。頂部提供了模擬地 (GND) 區域。模擬地 (GND) 和電源地 (PGND) 在頂層 C6 附近的單點處連接。底層主要是電源地，但也有用于將 VIN 連接到啟用跳線的布線、用于將 VREG5 連接到 TP5 的布線，以及從 VOUT 到電壓設定點分壓器網絡的反饋布線。
圖 5-1 頂層裝配圖

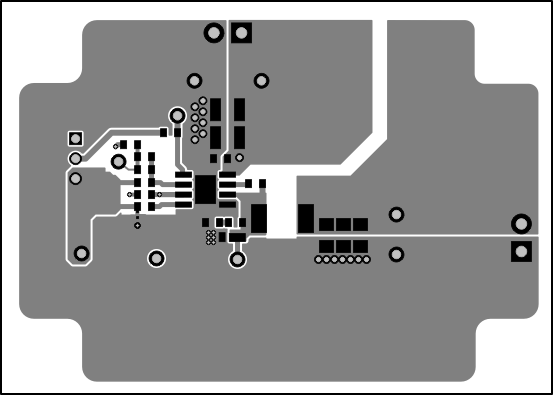

圖 5-2 頂層

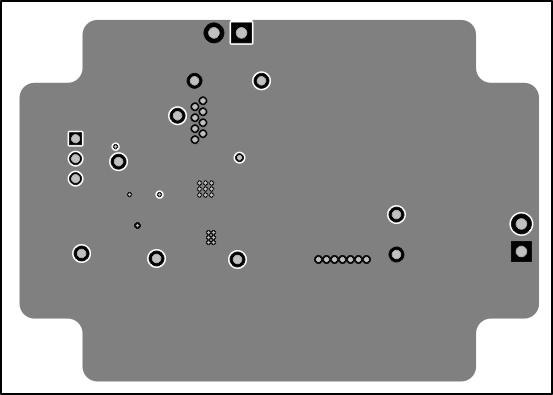

圖 5-3 內層 1

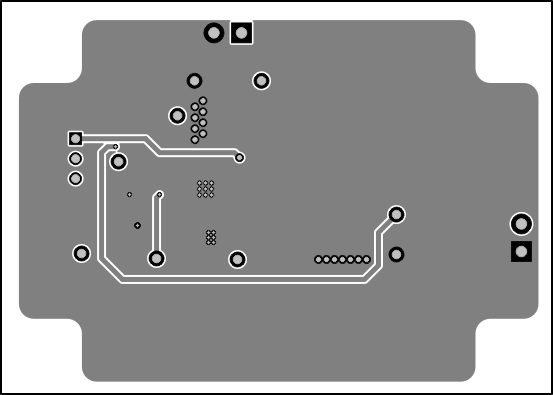

圖 5-4 內層 2
圖 5-5 底層
