ZHCUAK7B March 2011 – July 2021 TPS56221
8.3 控制環路增益和相位測量步驟
- 遵循Topic Link Label8.1，將 VIN 和 LOAD 設置為所需的工作條件。
- 如圖 8-2 所示，將隔離變壓器連接到測試點 TP7 和 TP10。
- 如圖 8-2 所示，將輸入信號振幅測量探頭（通道 A）連接到 TP7。
- 如圖 8-2 所示，將輸出信號振幅測量探頭（通道 B）連接到 TP10。
- 如圖 8-2 所示，將通道 A 和通道 B 的接地引線分別連接到 TP8 和 TP9。
- 通過隔離變壓器注入 10mV 或更低的信號。
- 掃描頻率從 500 Hz 到 500 kHz，使用 10-0Hz 或更低的后置濾波器。
- 通過此公式測量控制環路增益：
。 - 控制環路相位可通過通道 A 和通道 B 之間的相位差來測量。
- 按照第 Topic Link Label8.1 節說明斷電。

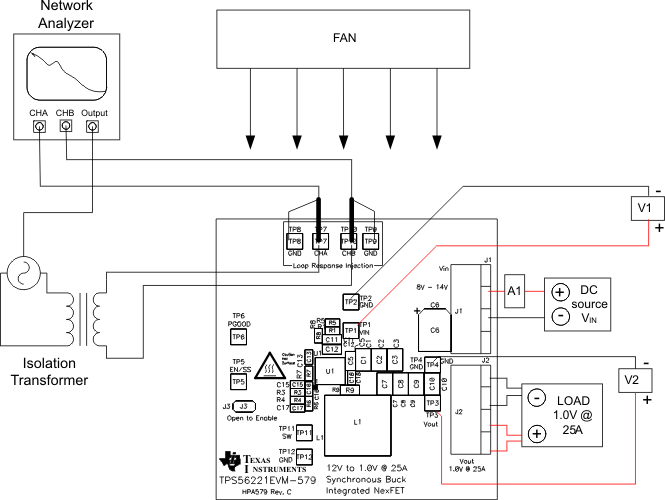

圖 8-2 控制環路測量設置
