4.1 輸入/輸出連接

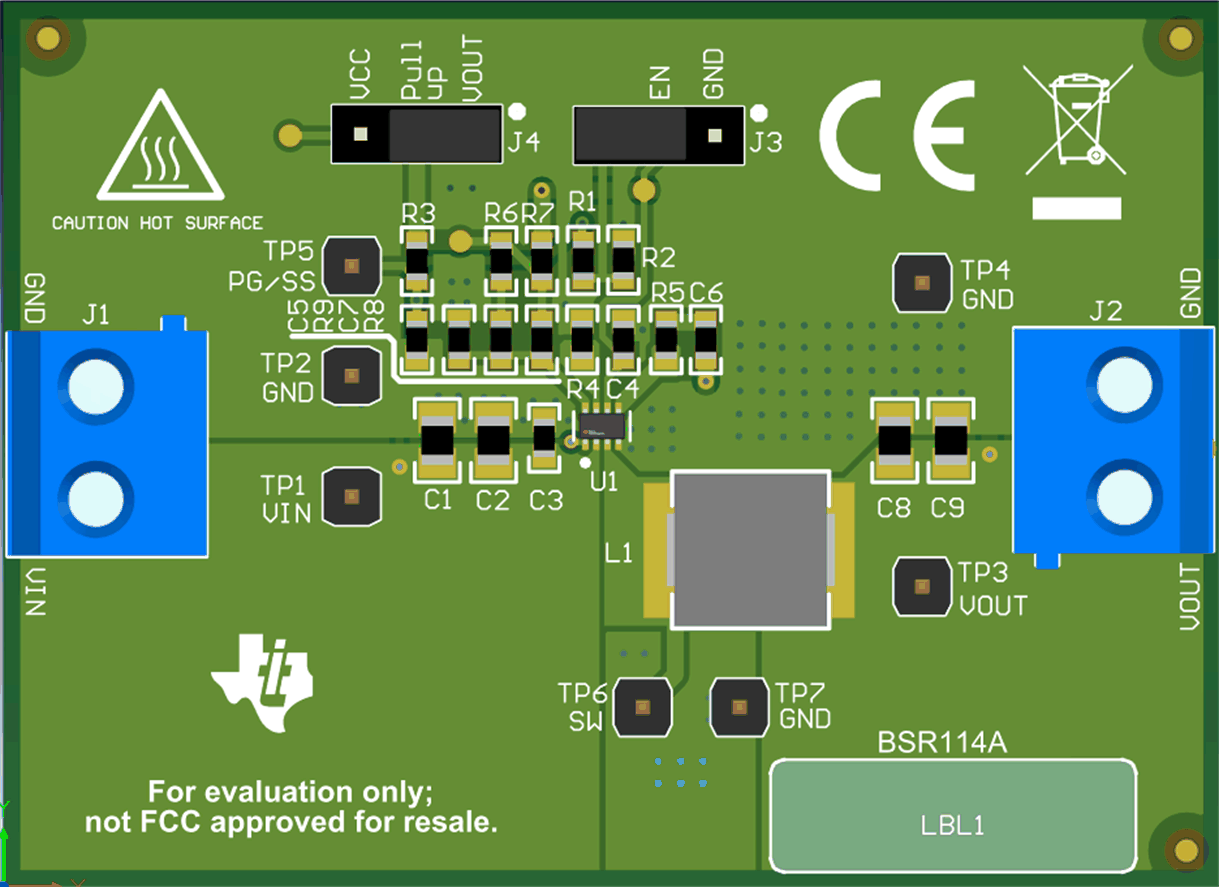

如表 4-1 中所示，TPS562211EVM 附帶輸入/輸出連接器和測試點。圖 4-1 顯示了 TPS562211EVM 電路板上的連接器和跳線布置。
必須通過一對 20 AWG 導線將能夠提供 2A 電流的電源連接到 J1。必須通過一對 20 AWG 導線將負載連接到 J2。最大負載電流能力為 2A。必須更大限度地減少導線長度以降低導線中的損耗。測試點 TP1 可監測 VIN 輸入電壓，而 TP2 提供了便捷的接地基準。在以 TP4 作為接地基準的情況下，TP3 用于監測輸出電壓。
圖 4-1 連接器和跳線布置表 4-1 連接和測試點
| 參考標識符 | 功能 |
|---|---|
| J1 | VIN（請參閱表 1-1，了解 VIN 范圍） |
| J2 | VOUT，2A 時為 3.3V（最大值） |
| J3 | EN 控制。將 EN 分流至 GND 以禁用。 |
| J4 | PGOOD 的源選擇 |
| TP1 | VIN 正功率點 |
| TP3 | VOUT 正監測點 |
| TP2、TP4、TP7 | GND 監測點 |
| TP5 | PG/SS 測量的測試點 |
| TP6 | 開關節點測試點 |
