2 使用入門

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。VIN 電源 端子塊 (J1) 用于連接主機輸入電源，VOUT 電源 端子塊 (J2) 用于連接負載。這些端子塊可以接受高達 16 AWG 導線。

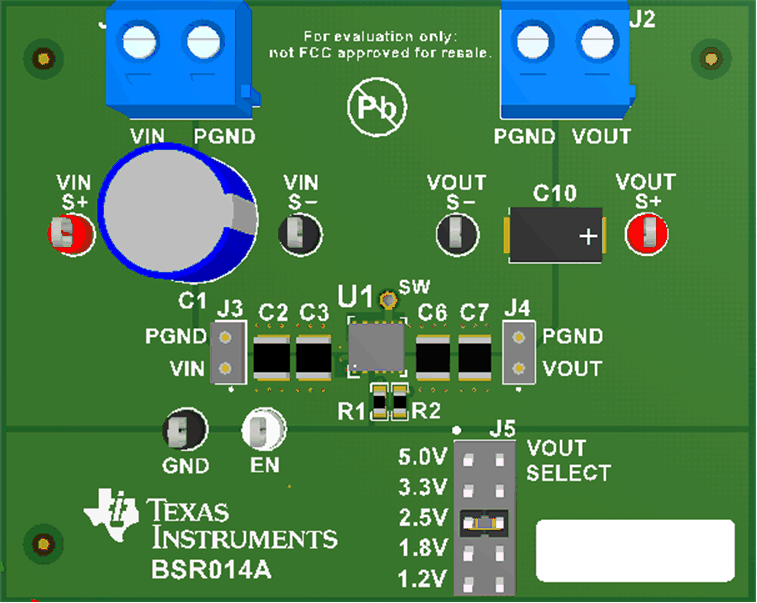

圖 2-1 TPSM84209 EVM 用戶接口

VIN 和 VOUT 的 S+ 和 S- 測試點位于電源端子塊附近，用作電壓監測點，可連接電壓表來測量 VIN 和 VOUT。請勿將 S+ 和 S- 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 布線不支持高電流。

VIN 范圍 (J3) 和 VOUT 范圍 (J4) 測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點適用于配有低電感接地引線（接地彈簧，安裝到桶式示波器探針）的無帽示波器探針。每個測試點的兩個插座的中心間距為 0.1 英寸。必須將示波器探頭尖端插入標有白點的插座中，并將示波器接地引線插入另一個插座。

位于器件左側的使能 (EN) 和接地 (GND) 測試點可用于啟用或禁用器件。將 EN 測試點保持懸空可在施加有效輸入電壓時啟用器件，而將 EN 連接到 GND 將禁用器件。有關各個控制測試點的更多信息，請參閱本指南的測試點說明部分。

VOUT SELECT 跳線 (J5) 用于選擇所需的輸出電壓。向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需的輸出電壓。請務必在更改跳線設置之前移除輸入電源。
