5.1 測試設備
- 示波器數字或模擬示波器可測量輸出紋波。必須按以下條件設置示波器：1MΩ 阻抗，20MHz 帶寬，交流耦合，1μs/div 水平分辨率，20mV/div 垂直分辨率。測試點 TP7 和 TP9 測量輸出紋波電壓，方法是將示波器探頭尖端穿過 TP7 并將接地筒固定在 TP9 上，如圖 5-1 所示。由于接地回路較大，使用帶引線的接地連接可能會產生額外的噪聲。
- 電壓源輸入電壓源 VIN 必須是能夠提供 10ADC 電流的 0V 至 14V 可變直流電源。將 VIN 連接到 J1，如圖 5-2 所示。
- 萬用表V1：TP1 (VIN) 和 TP4 (GND) 處的 VIN。
V2：TP7 (VOUT) 和 TP9 (GND) 處的 VOUT。
- 輸出負載輸出負載必須是一個恒定電阻模式的電子負載，在 1.2V 電壓下支持 0ADC 至 15ADC 電流。

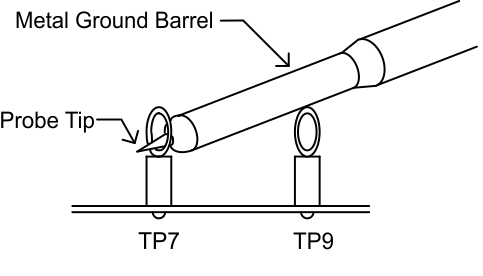

圖 5-1 使用尖端和接地筒測量輸出電壓紋波建議線規：
- VIN 到 J1（12V 輸入）
- 建議線規是每個輸入連接 1 個 AWG 14，導線總長度小于 4 英尺（2 英尺用于輸入，2 英尺用于返回）。
- J3 到負載
- 建議的最低線規是 2 個 AWG 14，導線總長度小于 4 英尺（2 英尺用于輸出，2 英尺用于返回）。
