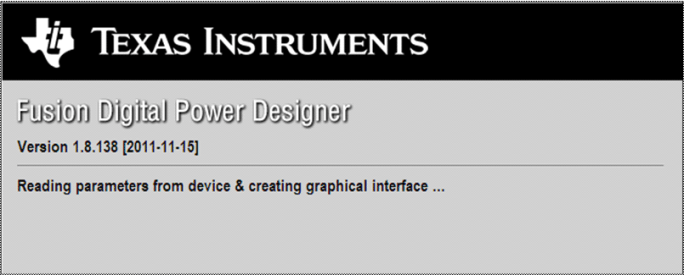

圖 8-1 Fusion 啟動時顯示的第一個窗口

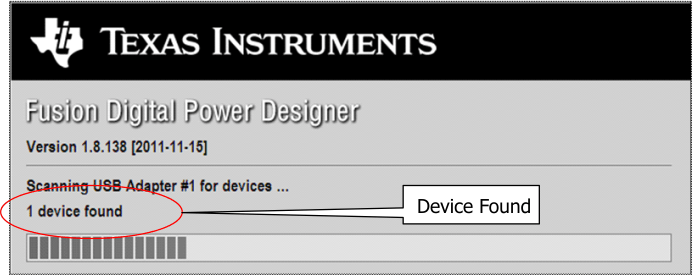

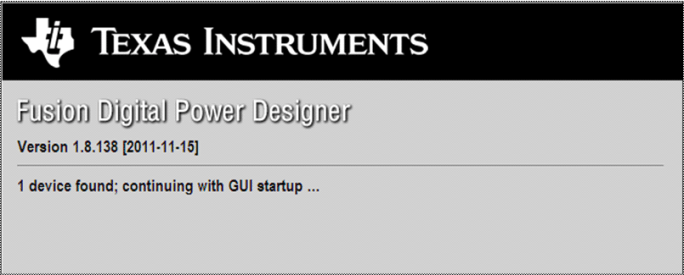

圖 8-2 掃描成功找到器件

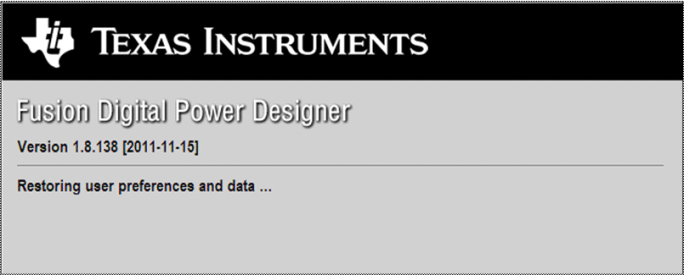

圖 8-3 軟件啟動繼續

圖 8-4 軟件啟動繼續

使用此下一屏幕配置以下各項（圖 8-5）：

• OC 故障和 OC 警告
• OT 故障和 OT 警告
• 電源正常狀態限制
• 故障響應
• UVLO
• 開/關配置
• 軟啟動時間
• 裕度電壓

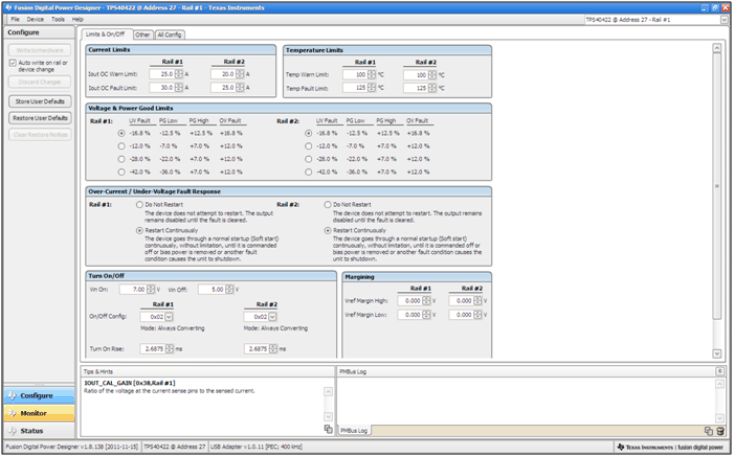

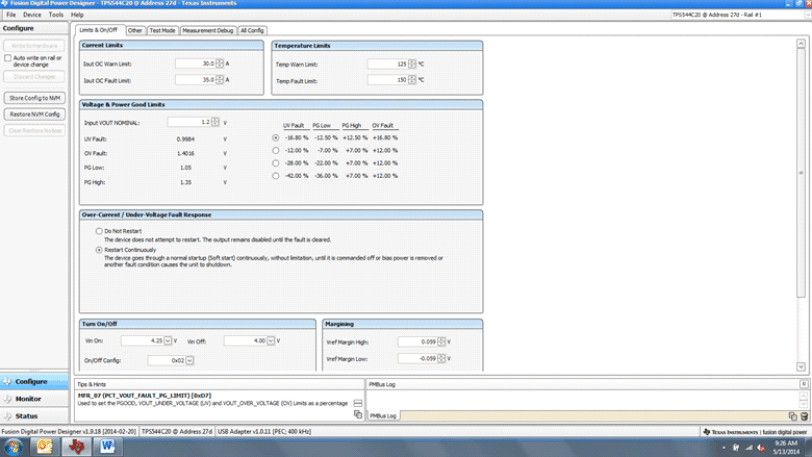

圖 8-5 成功啟動后顯示的第一個屏幕：Configure - Limits & On/Off

使用此屏幕配置以下各項（圖 8-6）：

• V_REF 修整
• I_OUT 校準增益（輸出扼流圈的 DCR）

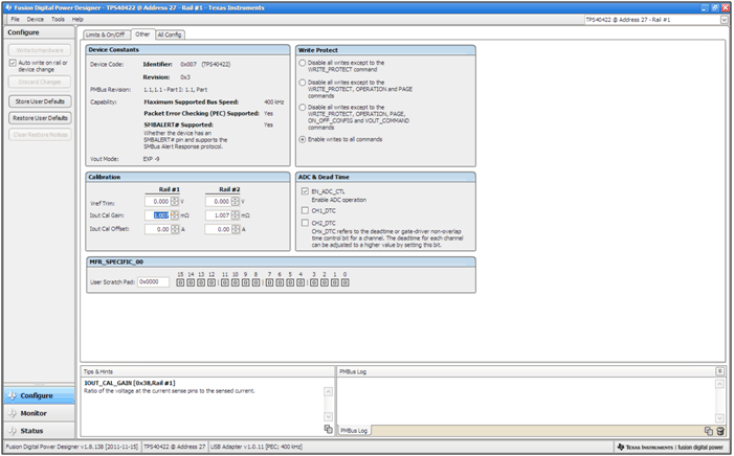

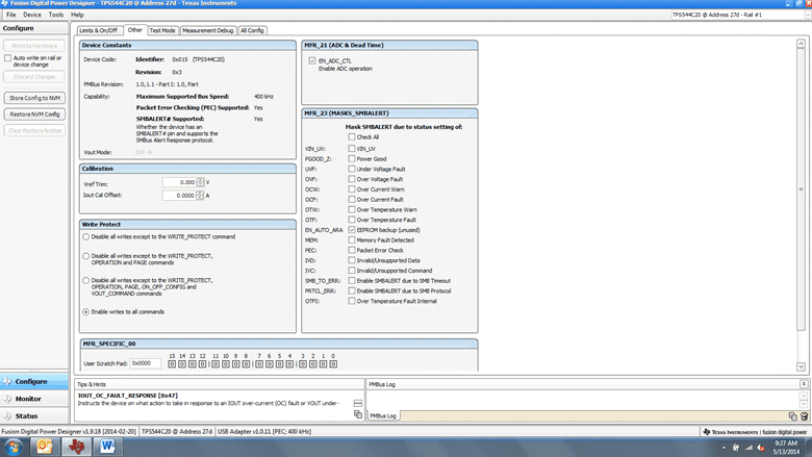

圖 8-6 Configure – Other

使用此屏幕配置所有可配置參數（圖 8-7）。此屏幕還顯示十六進制 (hex) 編碼等其他詳細信息。

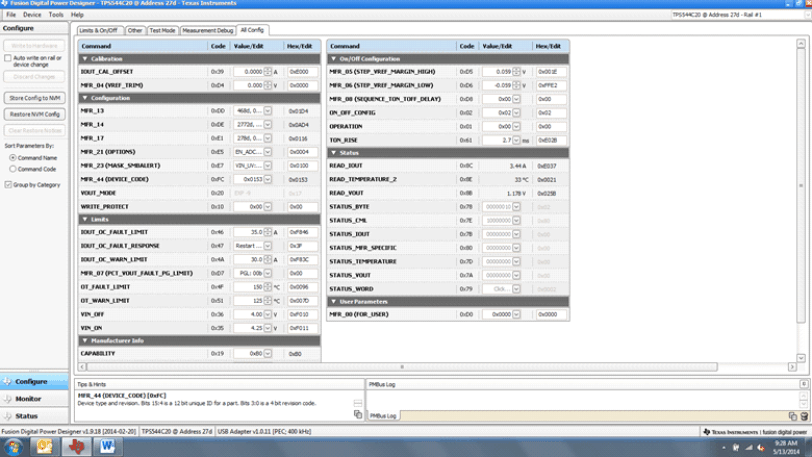

圖 8-7 Configure – All

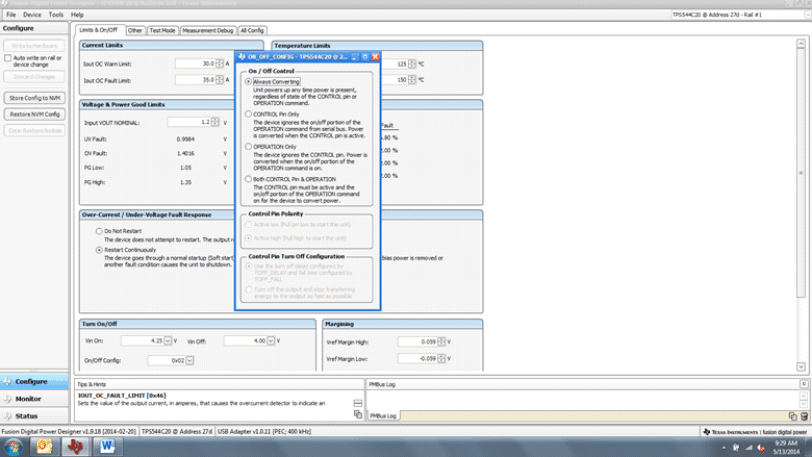

更改開/關配置時，系統會打開一個彈出窗口，其中包括選項的詳細信息（圖 8-8）。

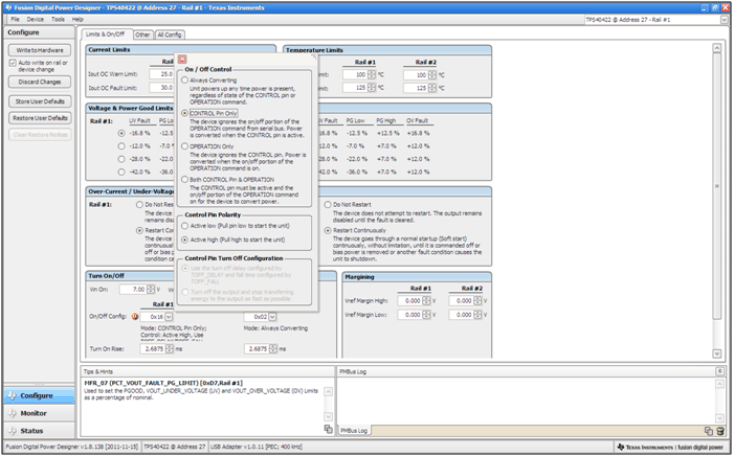

圖 8-8 Configure - Limits and On/Off - On/Off Configuration 彈出窗口

選擇更改后，會顯示橙色 U 圖標，以提供 Undo Change 選項。在選擇 Write to Hardware 或 Store User Defaults 之后才會保留更改。選擇 Write to Hardware 時，更改會存儲到易失性存儲器，并會在輸入下電上電時默認恢復為以前的設置。選擇 Store User Defaults 后，更改將存儲到非易失性存儲器并成為新的默認設置（圖 8-9）。

圖 8-9 Configure - Limits and On/Off - On/Off Config 彈出窗口

可通過鍵入或滾動瀏覽為 I_OUT 校準增益輸入新值。I_OUT 校準增益范圍為 0.244mΩ 至 15.5mΩ，分辨率階躍為 30.5μΩ。如果鍵入的值在可用離散階躍之間，則鍵入的值不會更改，但會保留最近的離散階躍。Fusion GUI 會在重新啟動時顯示實際階躍（圖 8-10）。

圖 8-10 Configure - Other - I_OUT 校準增益變化

開/關配置也可以從“All Config”屏幕進行配置，同樣過程適用（圖 8-11）。

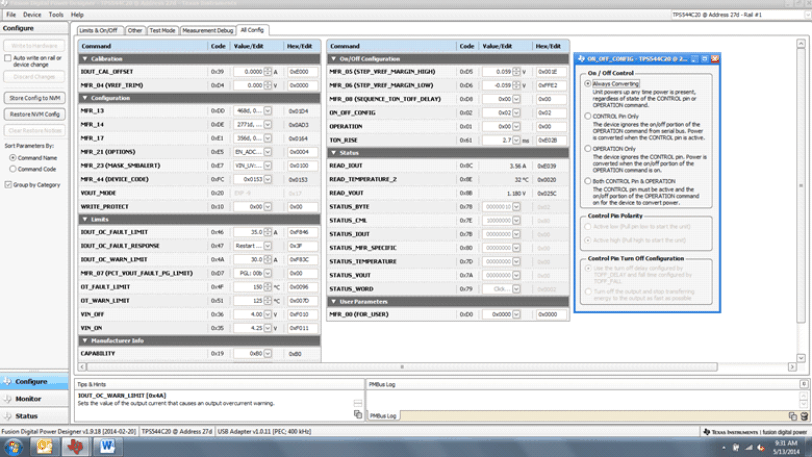

圖 8-11 Configure - All Config - On/Off Config 彈出窗口

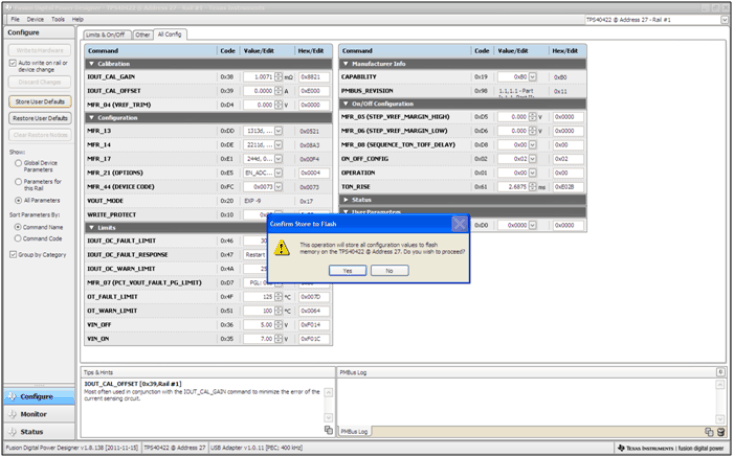

更改一個或多個可配置參數后，可以通過選擇 Store User Defaults 將這些更改存儲到非易失性存儲器。執行此操作后，系統會打開確認選擇 彈出窗口，如果確認，這些更改便會存儲到非易失性存儲器（圖 8-12）。

圖 8-12 Configure - Store User Defaults

在左下角，可以更改不同的視圖屏幕。可以根據需要在 Configure、Monitor 和 Status 之間切換視圖屏幕（圖 8-13）。

圖 8-13 從視圖屏幕切換到監視屏幕

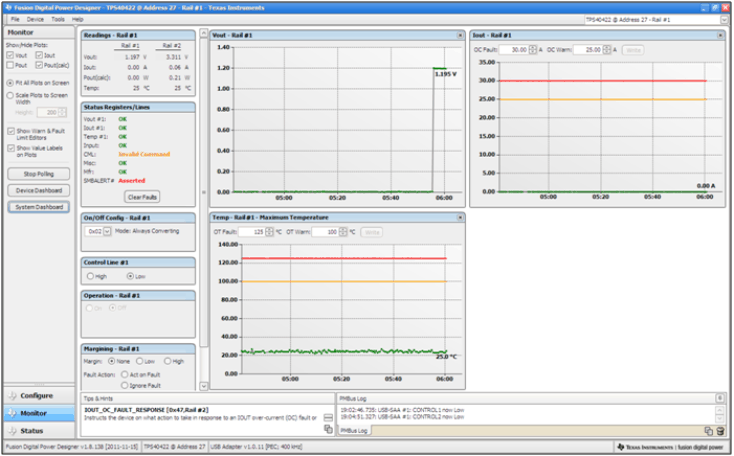

選擇 Monitor 屏幕（圖 8-14）后，屏幕會改為顯示由控制器測量的參數的實時數據。此屏幕提供對下述內容的訪問：

• V_OUT、I_OUT、Temperature 和 P_OUT 的圖表。如圖所示，P_OUT 顯示已關閉。
• Start/Stop Polling，可以打開/關閉數據的實時顯示。
• 快速訪問開/關配置
• 控制引腳激活和操作命令。如圖所示，因為器件配置為 always converting，所以這些單選按鈕灰顯或無效。
• 裕度控制
• PMBus 日志，用于顯示 PMBus 上的活動
• Tips and hints，當光標懸停在可配置參數上時顯示附加信息。

首次啟動 GUI 時，可能會由于上電期間的通信而發生故障。在器件啟用后，便可以清除這些故障。

圖 8-14 監視器屏幕

從左側中間的屏幕選擇 System Dashboard 時將添加一個新窗口，其中顯示系統級信息（圖 8-15）。

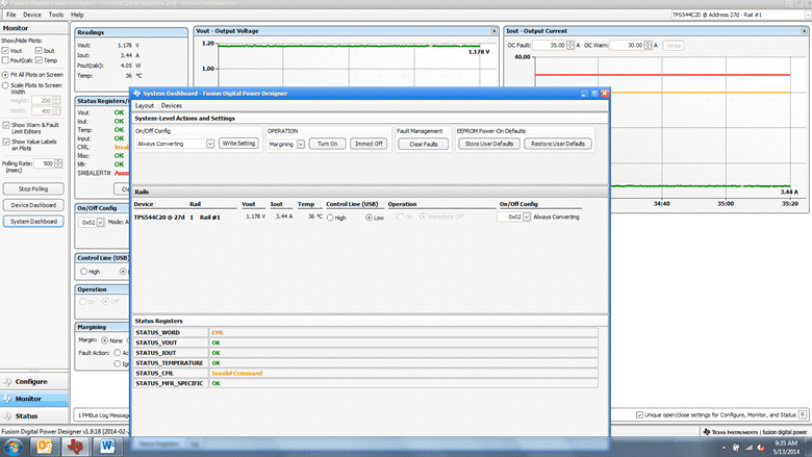

圖 8-15 系統儀表板

當 EVM 開始轉換電源時，V_OUT 圖將更改比例以顯示零和 V_OUT 級別。EVM 進行轉換并清除任何故障后，選擇 Clear Faults 將清除之前的所有故障標志（圖 8-16）。

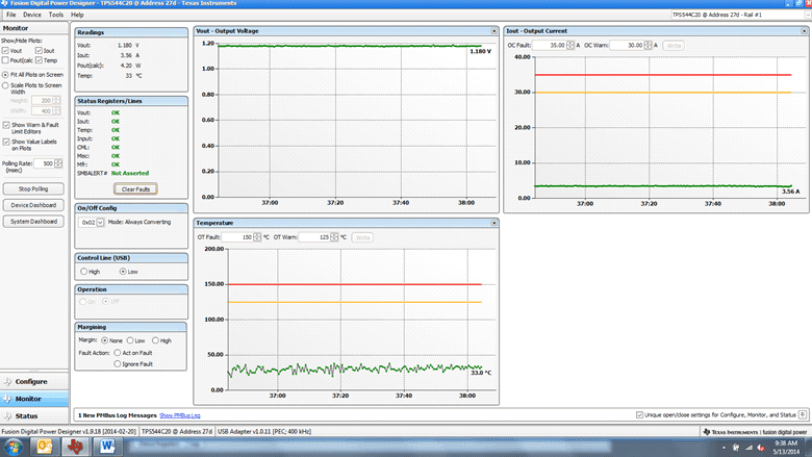

圖 8-16 上電時顯示變化

選擇 Clear Faults 即可清除之前的所有故障標志。滾動 V_OUT 的時間窗口將仍顯示任何導通事件（圖 8-17）。

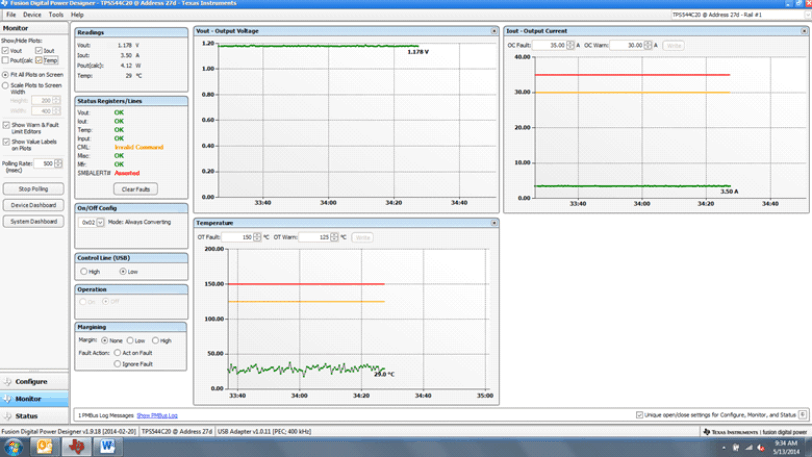

圖 8-17 故障已清除

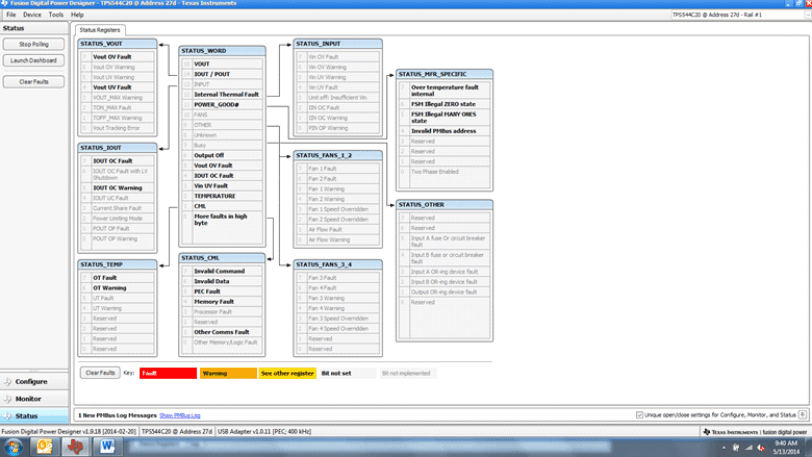

在左下角選擇 Status 即可顯示控制器的狀態（圖 8-18）。

圖 8-18 狀態屏幕

從左上方菜單欄中選擇 File - Import Project 下拉菜單可用于立即根據需要來配置器件中的所有參數，甚至恢復為已知良好的 配置。此操作將生成瀏覽類型序列，從中可以找到并加載所需的配置文件（圖 8-19）。

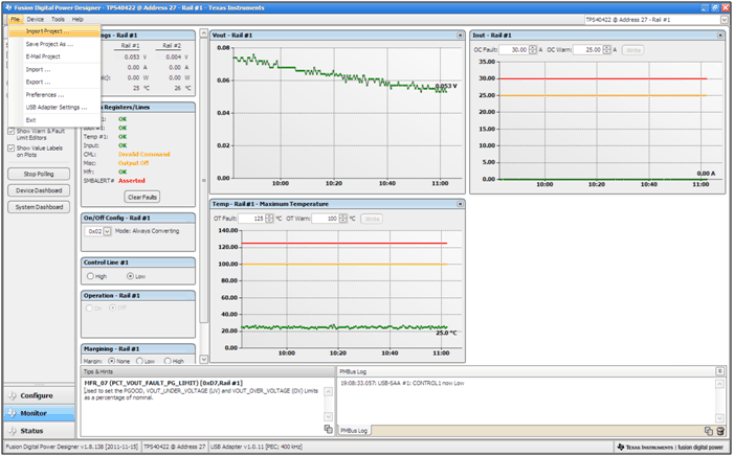

圖 8-19 導入工程/導入配置文件

從器件下拉菜單中選擇 Store User Configuration to Flash Memory 具有與配置屏幕中 Store User Defaults 按鈕相同的功能。它會將當前配置存儲到非易失性存儲器中（圖 8-20）。

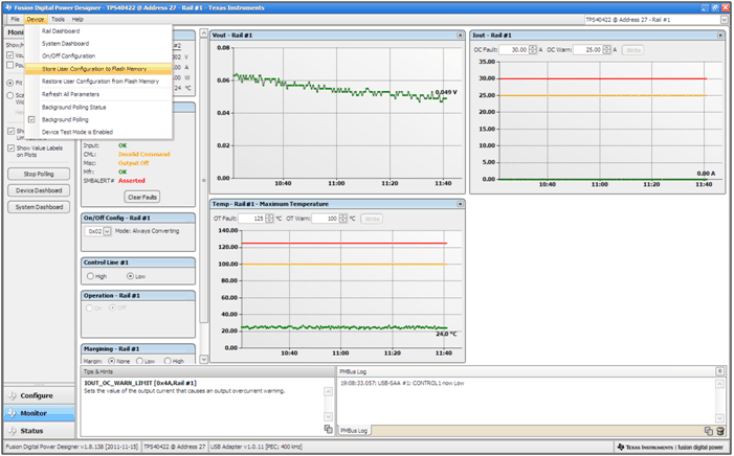

圖 8-20 將配置存儲到存儲器中

從“Tools”下拉菜單中選擇 Data Logging（圖 8-21）。這可以記錄各種常見的操作值，例如 V_OUT、I_OUT 和溫度。系統將提示用戶選擇文件的存儲位置以及文件類型。選擇文件的存儲位置和文件類型。此文件是 CSV 文件并會存儲在所示的目錄路徑中。選擇 Start Data Logging 按鈕時會開始記錄，重新選擇時便會停止記錄。

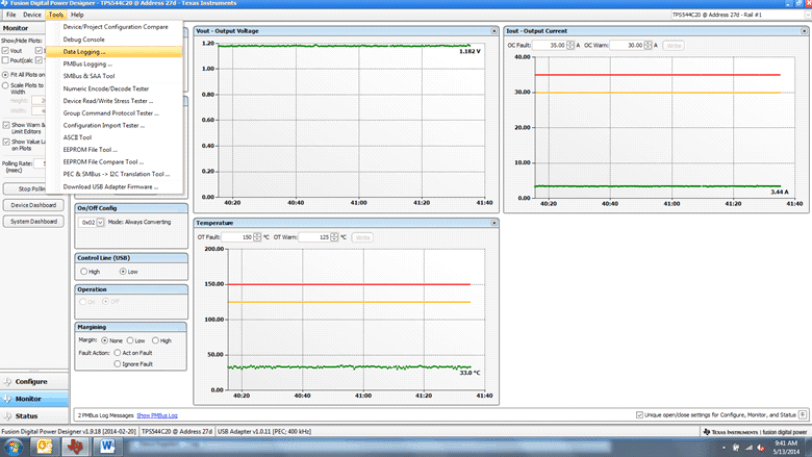

圖 8-21 數據記錄詳細信息

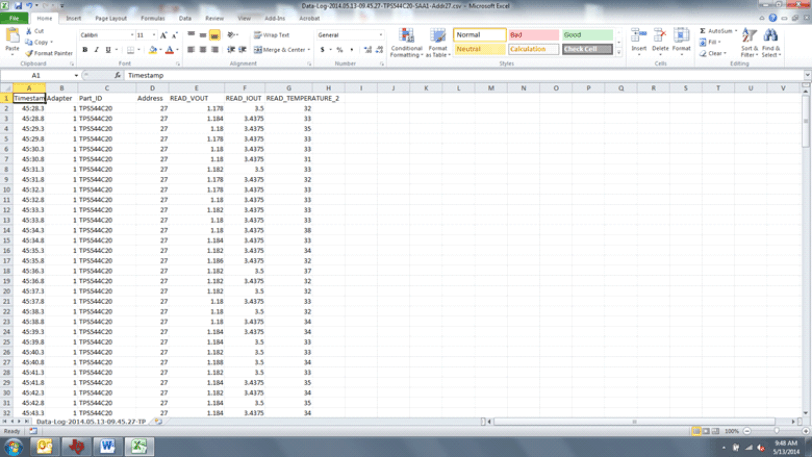

數據日志的常用內容如圖 8-22 所示。UUT 在大約 3.5A 負載和室溫下以修改后的電壓運行。

圖 8-22 數據日志文件

從“Tools”下拉菜單中選擇 PMBus Logging（圖 8-23）可以通過數據記錄相同的方式來記錄所有 PMBus 活動。這包括 GUI 和器件之間每個輪詢循環的通信流量。它還包括各種常見的操作值，例如 V_OUT、I_OUT 和溫度。系統將提示用戶選擇文件的存儲位置。請參閱下一屏幕（圖 8-24）。

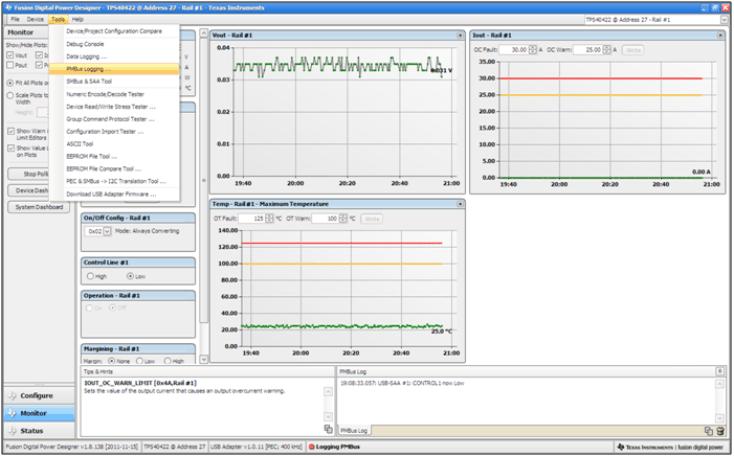

圖 8-23 PMBus 日志記錄

選擇文件的存儲位置和文件類型。如圖所示（圖 8-24），文件是 CSV 文件并會存儲在所示的目錄路徑中。選擇 Start Logging 按鈕時記錄便會開始，重新選擇該按鈕時就會停止記錄（就像 Stop Logging 一樣）。此文件大小可能會迅速增加，因此建議在使用此函數時保持謹慎。

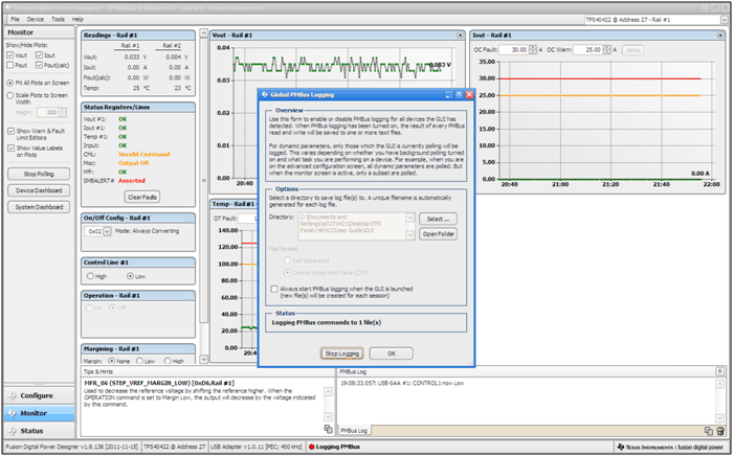

圖 8-24 PMBus 日志詳細信息

數據存儲在具有日期戳名稱的 CSV 文件中（圖 8-25）。

圖 8-25 PMBus 日志
