ZHCUAJ3A November 2020 – March 2021 TAS2764
10 TAS2764EVM 布局

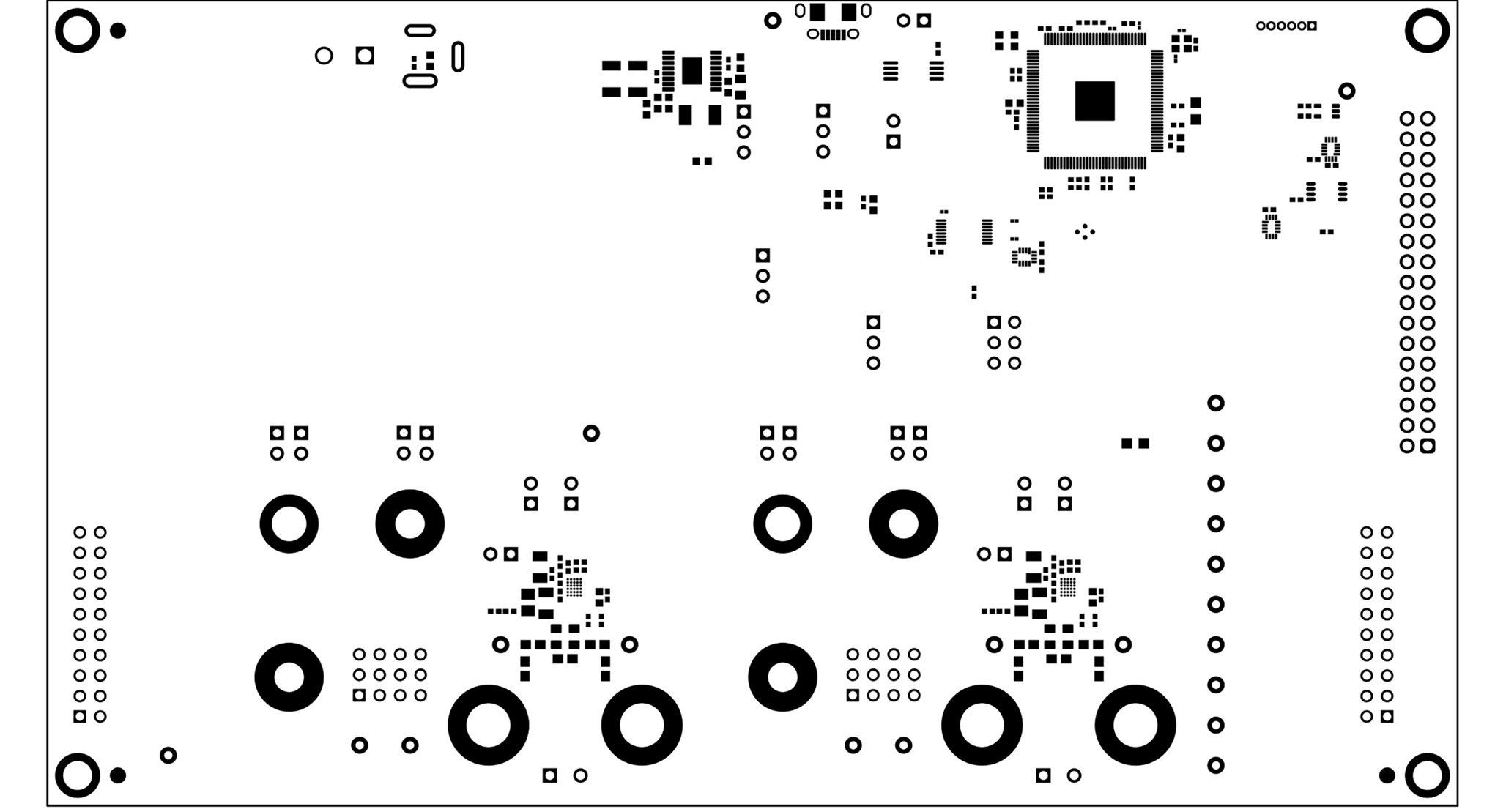

圖 10-1 TAS2764EVM 頂部絲印

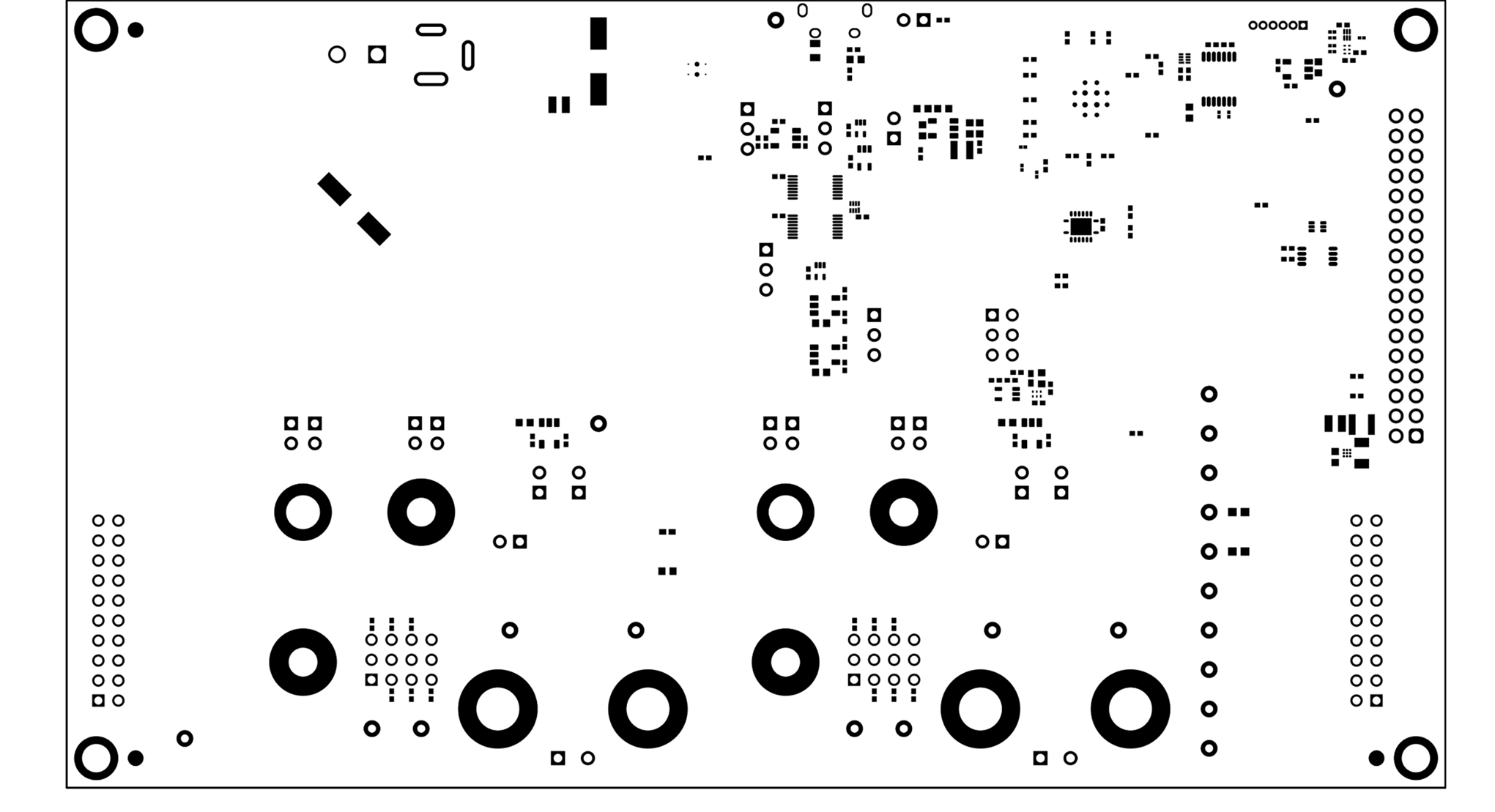

圖 10-2 TAS2764EVM 頂部阻焊層

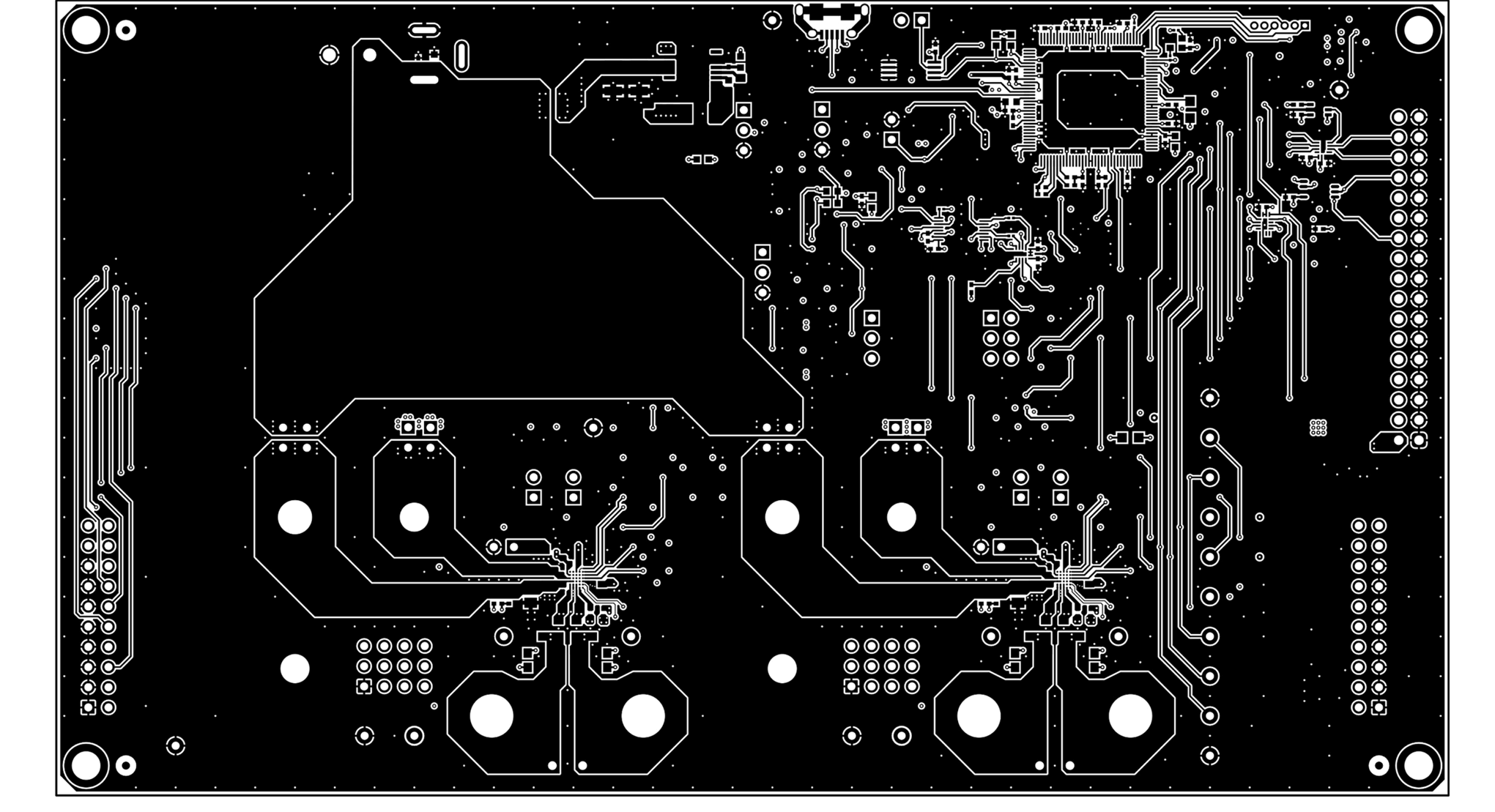

圖 10-3 TAS2764EVM 頂層

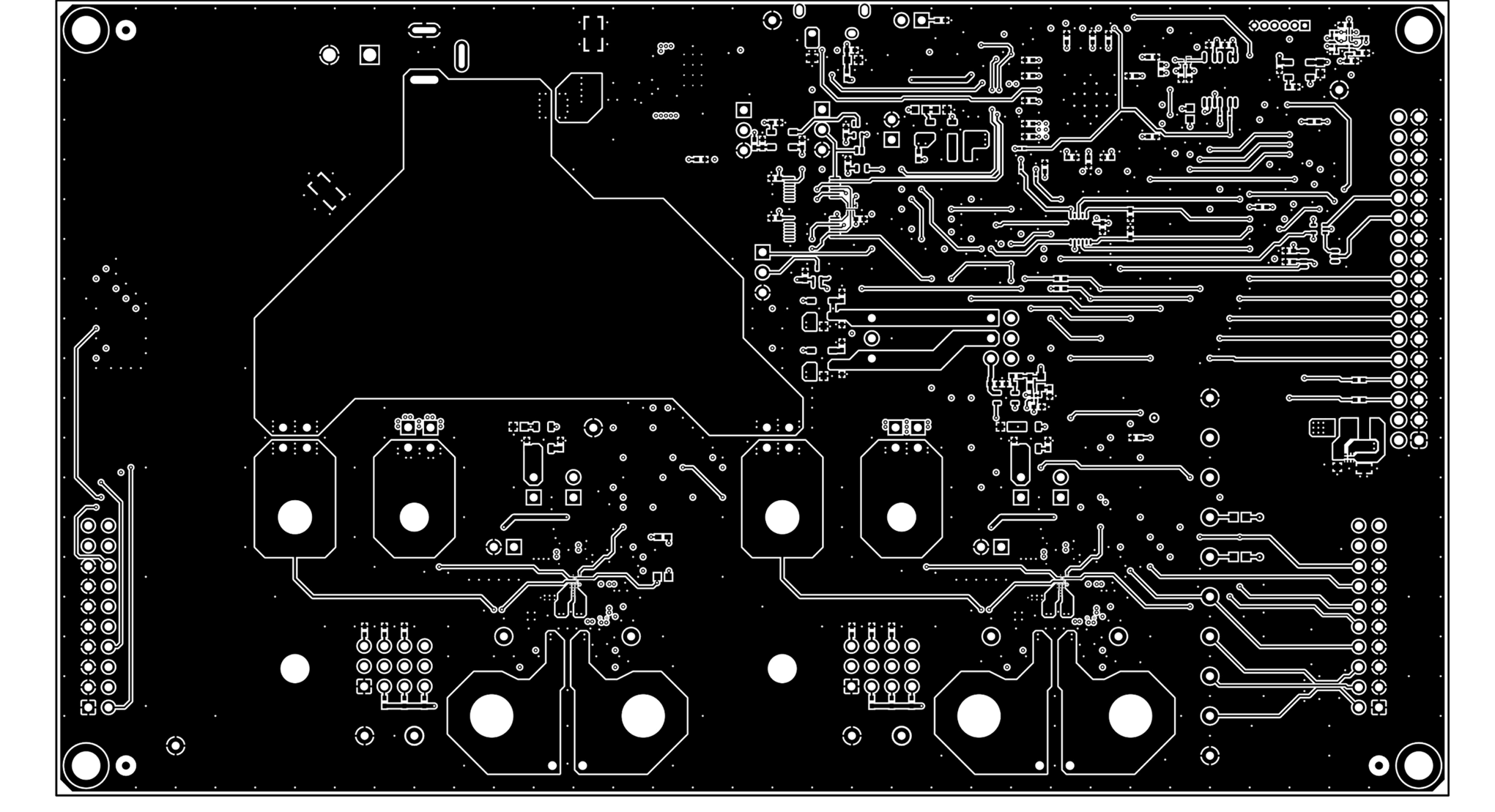

圖 10-4 TAS2764EVM 第 2 層覆銅

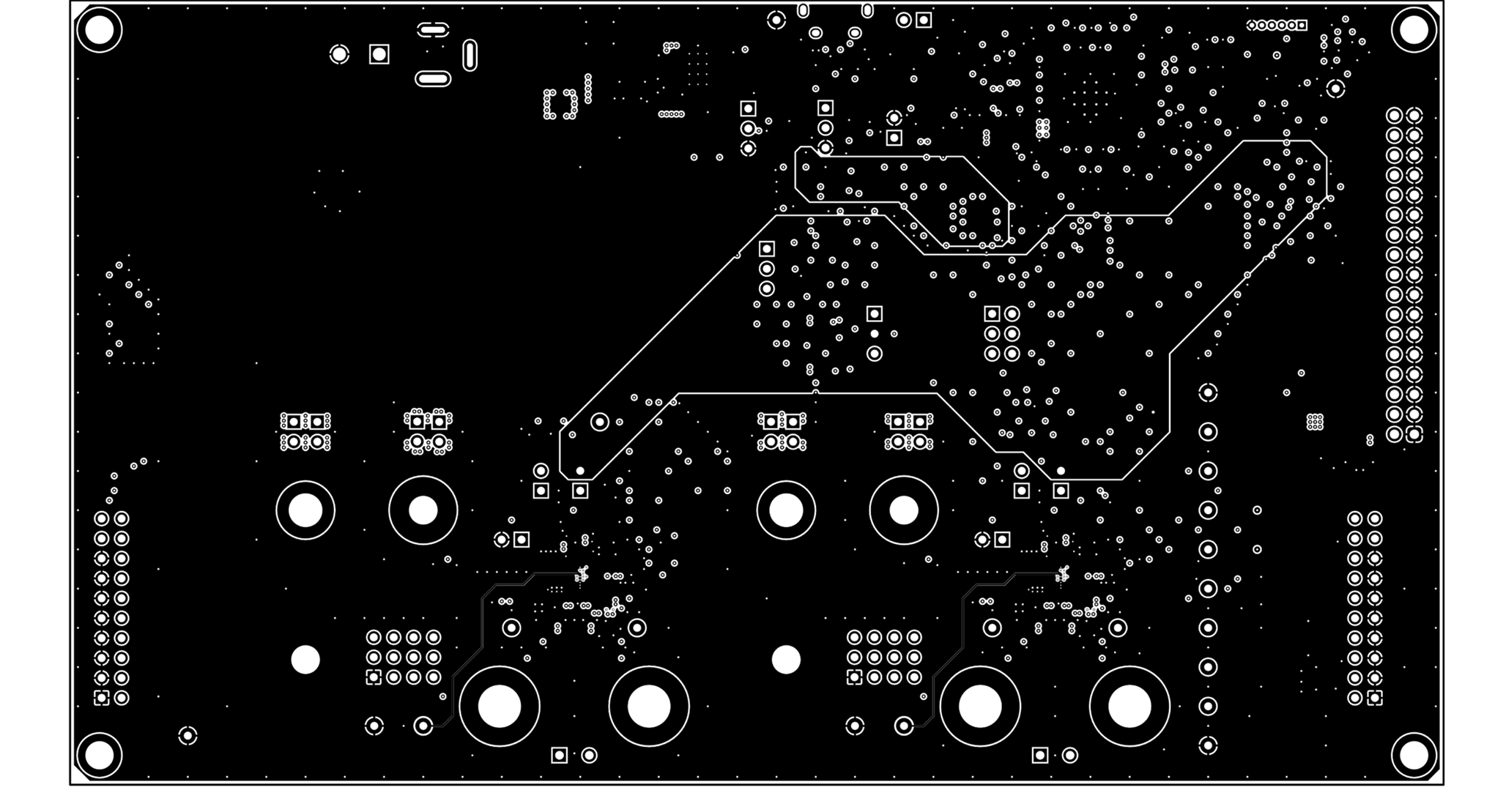

圖 10-5 TAS2764EVM 第 3 層覆銅
圖 10-6 TAS2764EVM 第 4 層覆銅
圖 10-7 TAS2764EVM 第 5 層覆銅

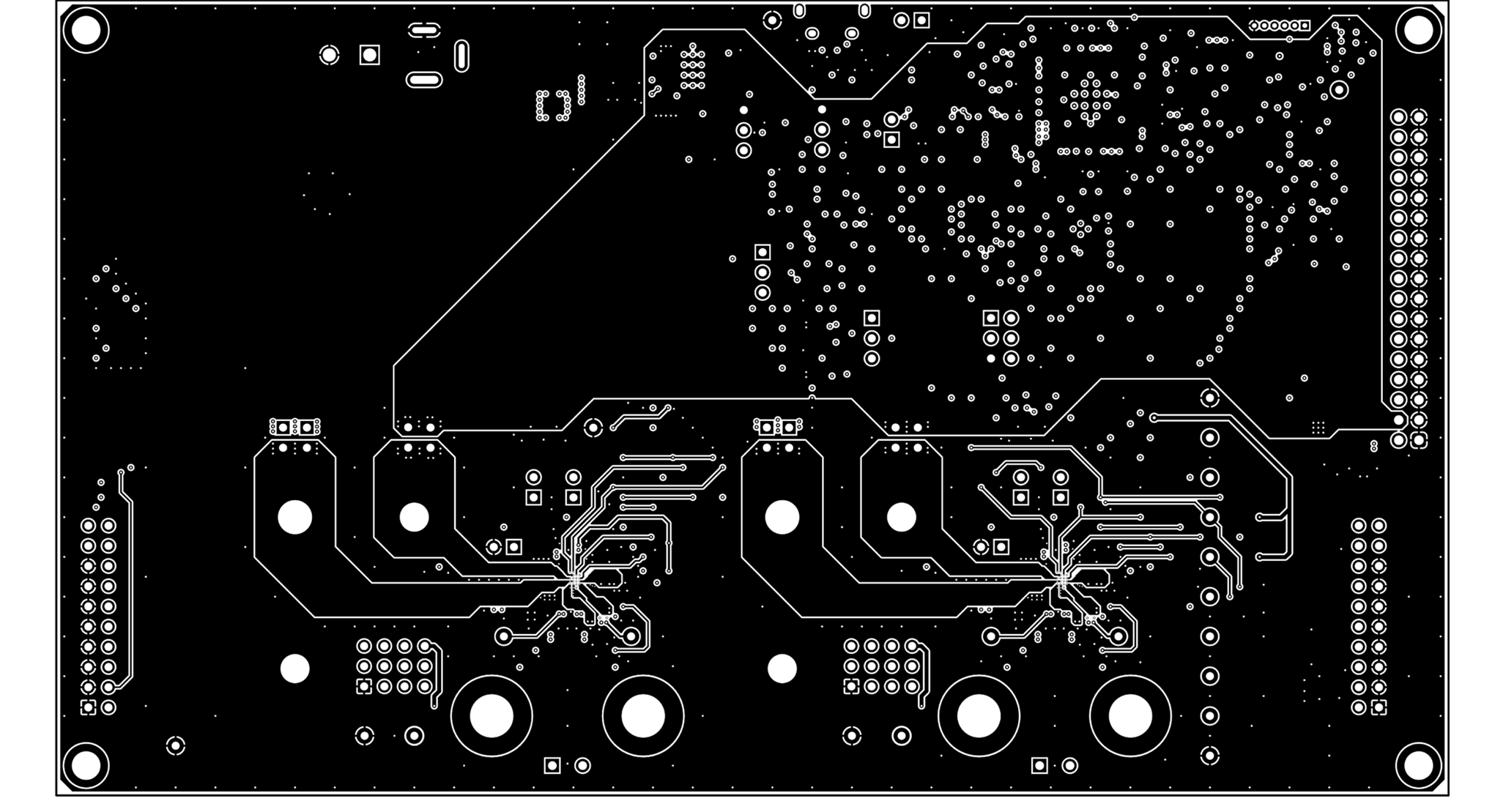

圖 10-8 TAS2764EVM 底層
圖 10-9 TAS2764EVM 底部阻焊層
圖 10-10 TAS2764EVM 底部覆蓋層

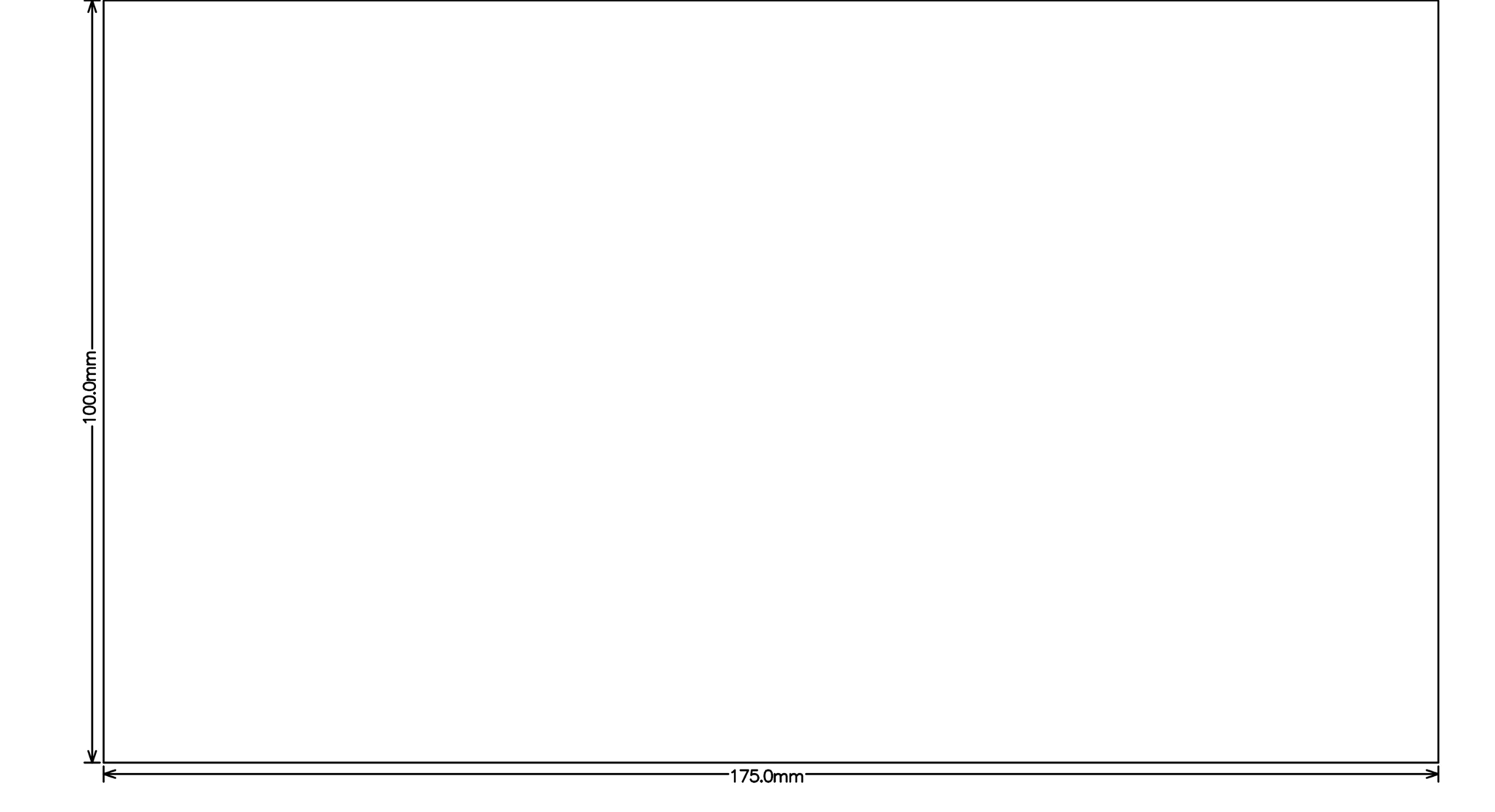

圖 10-11 TAS2764EVM 尺寸
