2.2 紋波測量
TPS6291x 的極低噪聲和低紋波電平需要一個低噪聲測試裝置來精確測量輸出電壓紋波。SMA 連接器 J4 和 J5 應用于測量第二個 LC 濾波器前后的輸出電壓紋波。請勿使用帶有高阻抗終端的普通 10x 示波器探頭來連接示波器。相反，通過直流阻斷器用同軸電纜將 SMA 連接器直接連接到示波器。直流阻斷器允許在示波器上設置 V/div 最小值以查看紋波。為防止噪聲拾取和阻擋同軸電纜上的反射，示波器應設置為全帶寬 (BW) 和帶有 50Ω 終端的直流耦合。
圖 2-1 和圖 2-2 顯示了正確的測量設置和輸出電壓紋波結果。J4 處的測量在鐵氧體磁珠濾波器之前，J5 處的測量在鐵氧體磁珠濾波器之后。
VIN = 5V，VOUT = -5V，IOUT = 1000mA，FSW = 1MHz，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

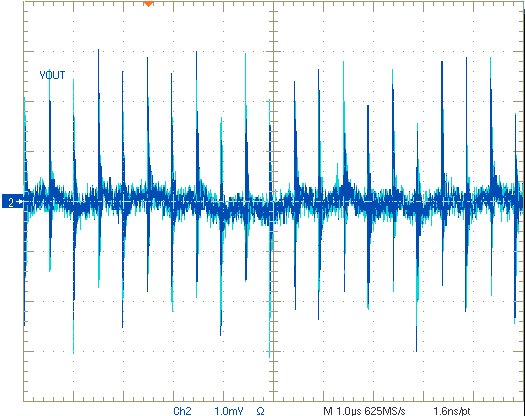

圖 2-1 輸出電壓紋波，在 J4（第一個 LC 濾波器）處測量
VIN = 5V，VOUT = -5V，IOUT = 1000mA，FSW = 1MHz，全 BW，直流耦合，帶直流阻斷器的 50Ω 終端

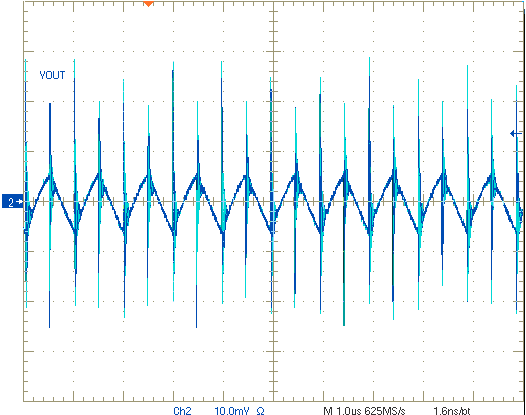

圖 2-2 輸出電壓紋波，在 J5 處測量（鐵氧體磁珠之后）
