1 EVM 設置

圖 1-1 突出顯示了與 EVM 關聯的用戶接口項目。VIN 電源 端子塊 (J1) 用于連接主機輸入電源，VOUT 電源 端子塊 (J4) 用于連接負載。這些端子塊可以接受高達 16-AWG 導線。

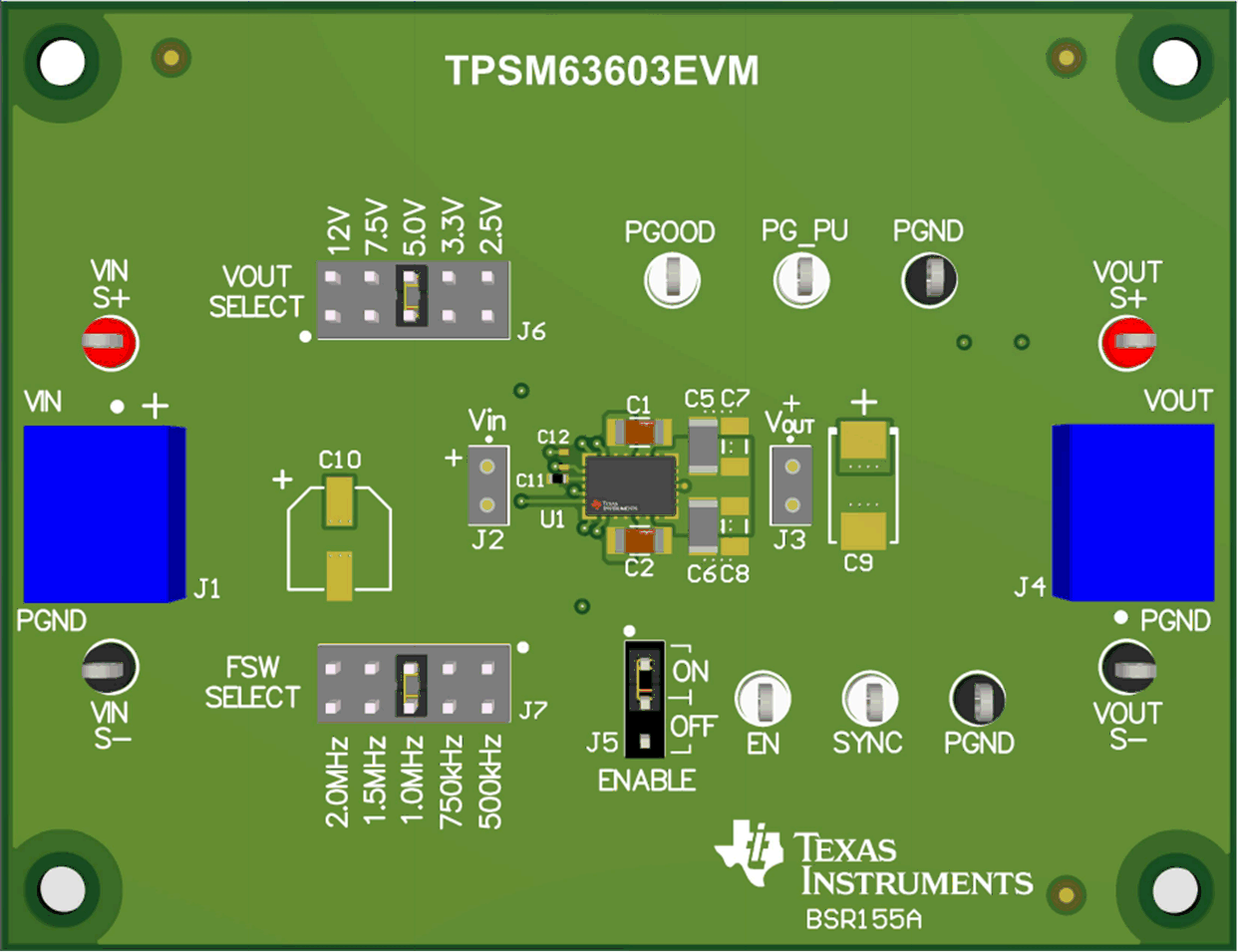

圖 1-1 EVM 用戶接口

• 使用位于電源端子塊附近的 VIN S+ 和 VIN S– 測試點以及 VOUT S+ 和 VOUT S– 測試點作為電壓監測點，通過連接電壓表來分別測量 VIN 和 VOUT。請勿將 S+ 和 S- 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 布線不支持高電流。

• 使用 VIN 范圍 (J2) 和 VOUT 范圍 (J3) 測試點通過示波器監測 VIN 和 VOUT 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器探針桶）的無帽示波器探針一同使用。每個測試點的兩個插座的中心間距為 0.1 英寸。將示波器探頭尖端連接到標有“+”的頂部插座，并將示波器接地導線連接到底部插座。

• EVM 頂部和底部附近的控制測試點測試器件的特性。更多有關各控制測試點的信息，請參閱Topic Link Label2一節。

• VOUT SELECT 跳線 (J6) 用于選擇所需的輸出電壓：2.5V、3.3V、5.0V、7.5V 或 12V。在向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需輸出電壓。請務必在更改跳線設置之前移除輸入電源。

• FSW SELECT 跳線 (J7) 用于選擇所需的開關頻率：500kHz、750kHz、1.0MHz、1.5MHz 或 2.0MHz。在向 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需開關頻率。請務必在更改跳線設置之前移除輸入電源。

• 可以使用使能跳線 (J5) 打開或關閉器件。將跳線置于 ON 位置可啟用器件。將跳線置于 OFF 位置可禁用器件。欠壓鎖定 (UVLO) 可通過接入位于 EVM 底部的電阻器 R1 和 R2 來設置。有關推薦的 UVLO 電阻值，請參閱數據表。提供 SYNC 測試點可方便地連接時鐘信號。電源正常狀態 (PGOOD) 測試點可用于監測 EVM 上何時存在有效輸出電壓。此外，PG_PU 引腳作為連接 PGOOD 信號上拉電壓的方便點。
