ZHCUAH1B February 2016 – August 2021 TPS548D22
10 EVM 裝配圖和 PCB 布局
圖 10-1 至圖 10-8 顯示了 PWR-784EVM 印刷電路板 (PCB) 的設計。PWR-784EVM 在所有層的銅用量為 2oz。

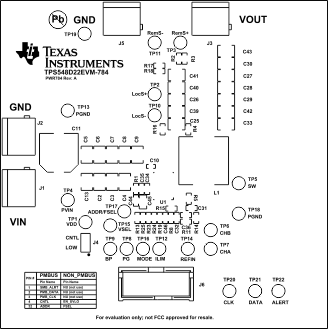

圖 10-1 PWR-681EVM 頂層裝配圖（頂視圖）

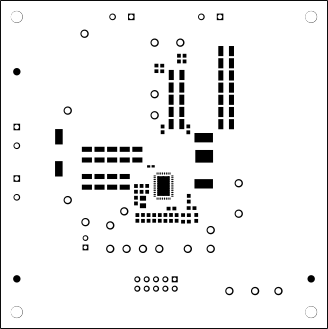

圖 10-2 PWR-784EVM 頂部阻焊層（頂視圖）
圖 10-3 PWR-784EVM 頂層（頂視圖）
圖 10-4 PWR-784EVM 內層 1（頂視圖）
圖 10-5 PWR-784EVM 內層 2（頂視圖）
圖 10-6 PWR-784EVM 內層 3（頂視圖）
圖 10-7 PWR-784EVM 內層 4（頂視圖）
圖 10-8 PWR-784EVM 底層（頂視圖）

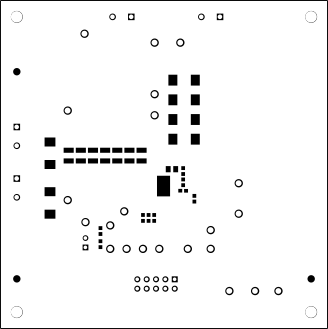

圖 10-9 PWR-784EVM 底部阻焊層（頂視圖）
圖 10-10 PWR-784EVM 底部覆蓋層（頂視圖）
