2 使用入門

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。VIN 電源 端子塊 (J1) 用于連接主機輸入電源，VOUT 電源 端子塊 (J2) 用于連接負載。這些端子塊可以接受高達 16 AWG 導線。

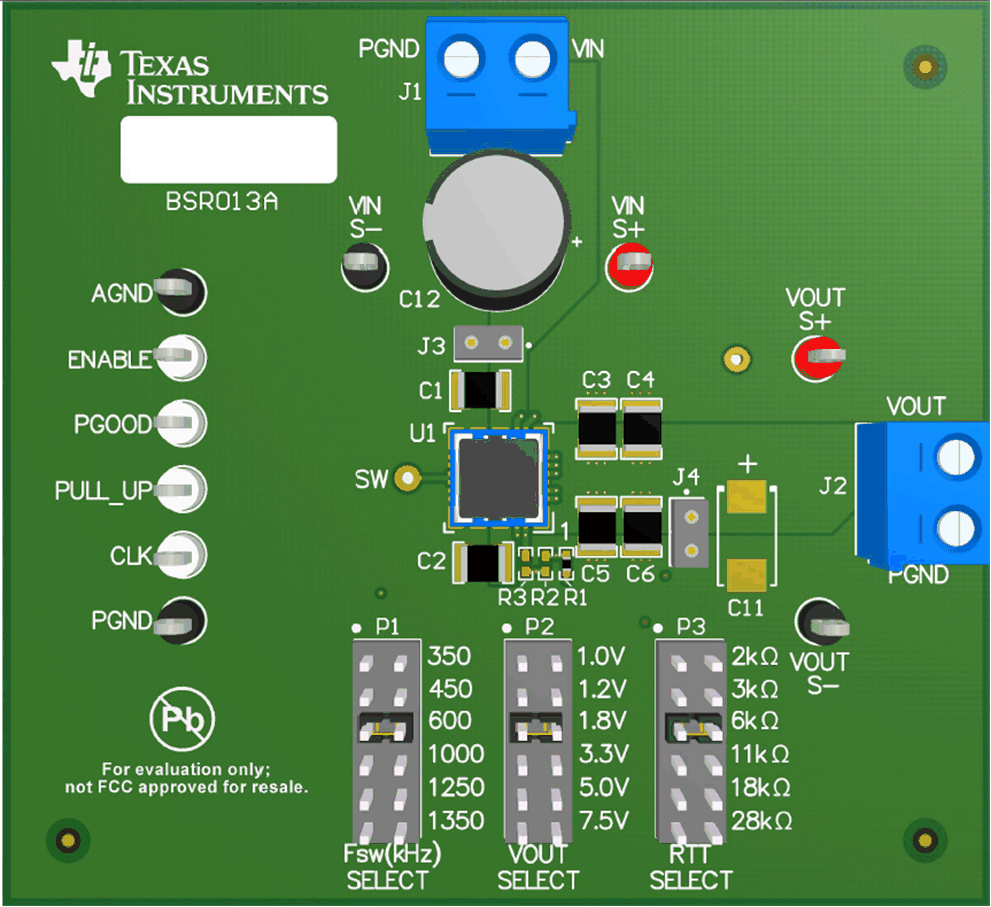

圖 2-1 EVM 用戶接口

VIN 和 VOUT 的 S+ 和 S- 測試點位于電源端子塊附近，用作電壓監測點，可連接電壓表來測量 VIN 和 VOUT。請勿將 S+ 和 S- 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 布線不支持高電流。

VIN 范圍 (J3) 和 VOUT 范圍 (J4) 測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點適用于配有低電感接地引線（接地彈簧，安裝到桶式示波器探針）的無帽示波器探針。每個測試點的兩個插座的中心間距為 0.1 英寸。應將示波器探頭尖端插入標有白點的插座中，并將示波器接地引線插入另一個插座。

位于該器件左側的控制測試點可用于測試該器件的功能。可以通過更改板底部的電阻器 R24 和 R25 來調整 UVLO 功能。可以向 PGOOD 信號的 PULL_UP 測試點施加外部電壓。有關各個控制測試點的更多信息，請參閱本指南的測試點說明 部分。

提供的 Fsw SELECT 跳線 (P1)、VOUT SELECT 跳線 (P2) 和 RTT SELECT 跳線 (P3) 可用于選擇所需的輸出電壓、合適的開關頻率和合適的 TurboTrans 電阻器阻值。在為 EVM 供電之前，請確保已在合適的位置放置了跳線，以獲得所需的輸出電壓、開關頻率和 TurboTrans 電阻器阻值。請參閱表 2-1 了解建議跳線設置。請務必在更改跳線設置之前移除輸入電源。
