ZHCUAF8 April 2021 TPS23882B
雙擊 GUI 圖標來啟動 TPS23882B1 GUI。這時將出現一個類似于圖 4-1 的窗口。

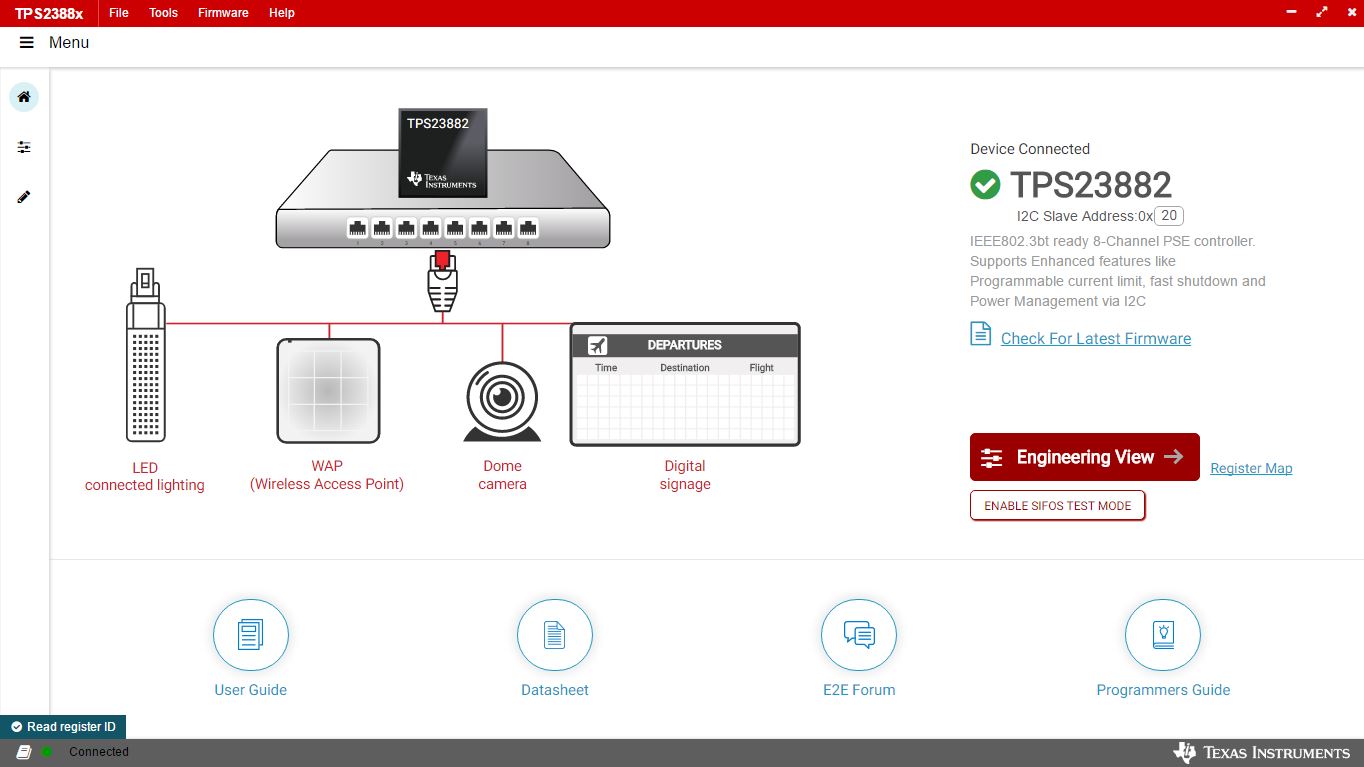

圖 4-1 TPS23882B1 GUI 啟動窗口GUI 中的默認器件地址設置為 0x20,這與 EVM 的默認配置相匹配(子卡上的 J4 通過跳線進行安裝)。GUI 將 TPS23882B1 設置為配置 B 模式(有關詳細信息,請參閱數據表中的通用屏蔽寄存器 部分)。該地址可通過 A1 至 A4 引腳進行編程,而 GUI 中的 I2C 地址設置需要與硬件配置相匹配。有關詳細信息,請參閱數據表中的引腳狀態寄存器 部分。啟動頁面包含 EVM 用戶指南、TPS23882B1 數據表、E2E 論壇和 MSP430 參考代碼的鏈接。四種常見的 PD 終端設備圖像連接到 PSE 交換機。另外還提供了指向每個終端設備的推薦 PD 器件的鏈接。
連接 TPS23882B1 器件后,點擊“Firmware”以選擇要加載到 TPS23882B1 的固件。

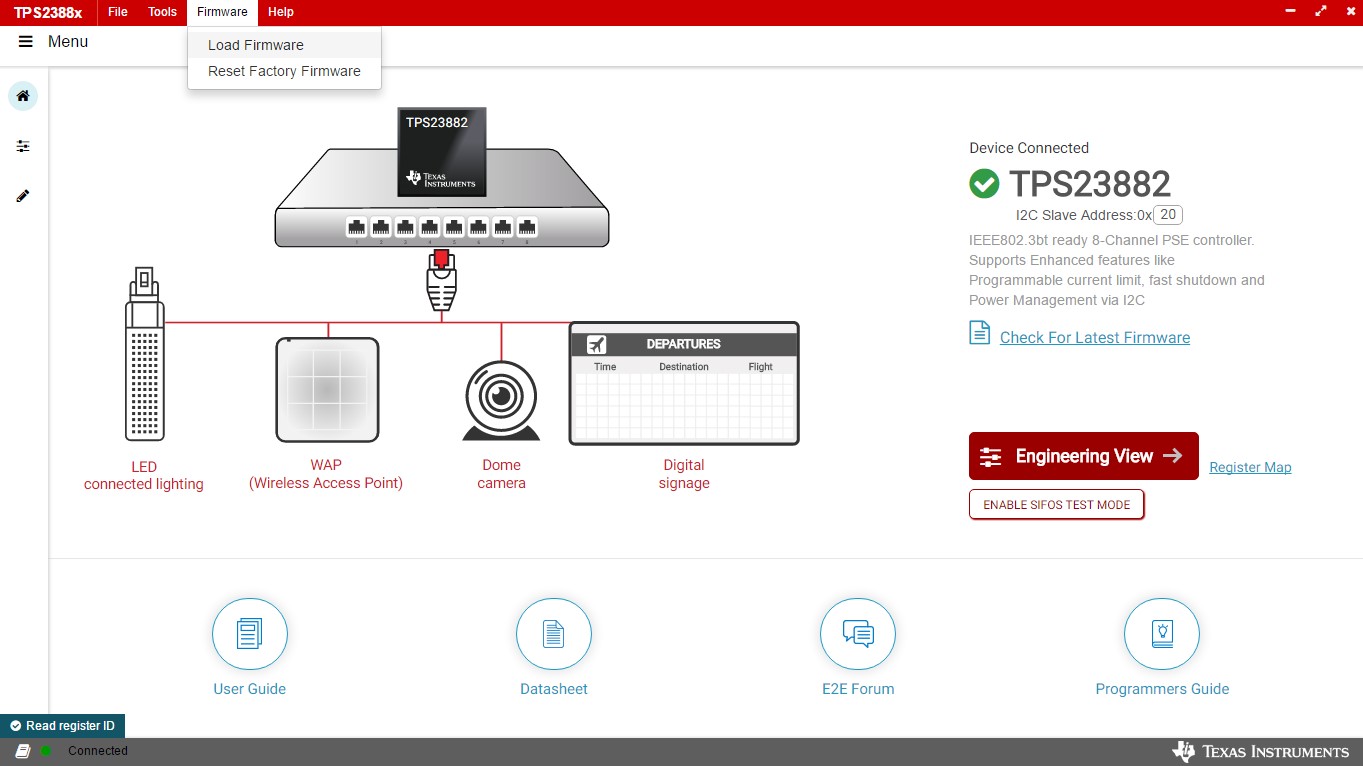

圖 4-2 TPS23882B1 GUI 加載固件 1

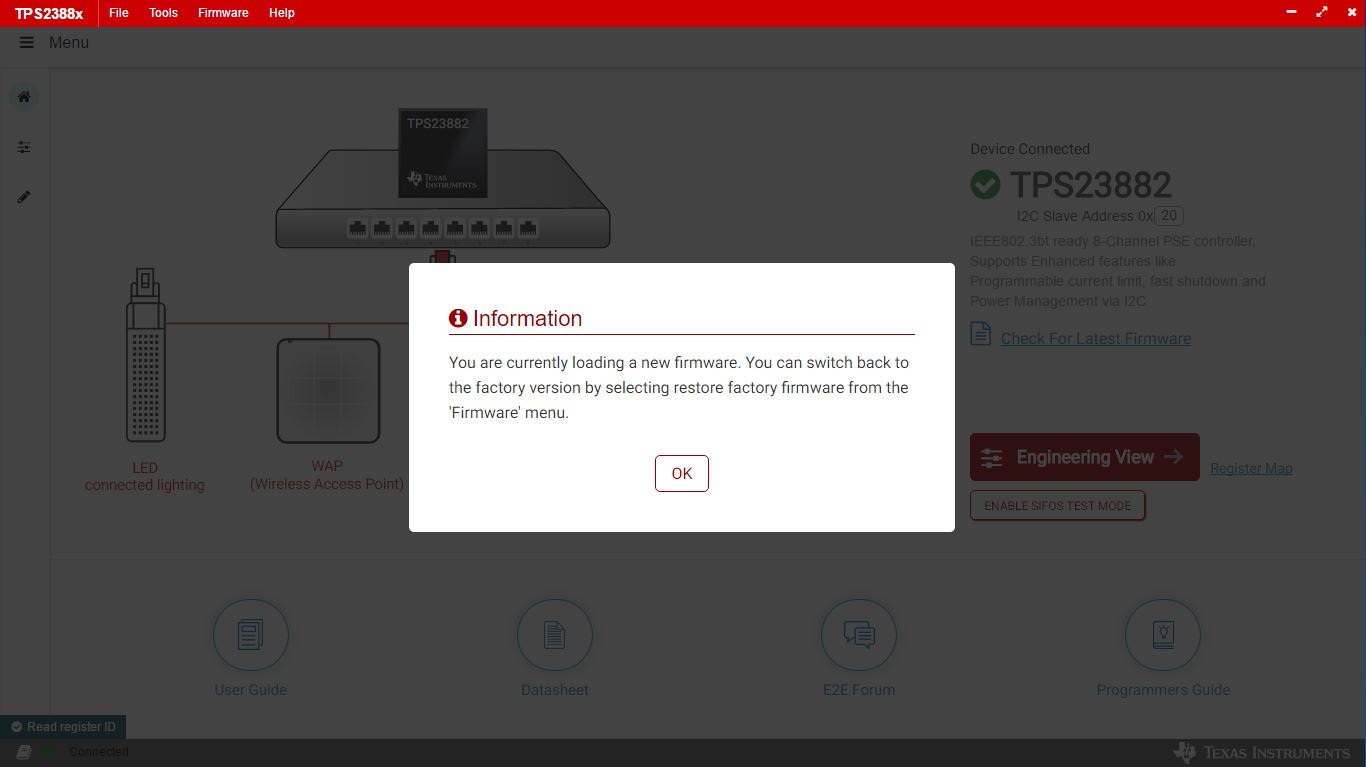

圖 4-3 TPS23882B1 GUI 加載固件 2成功加載固件并顯示 Device Connected 且選擇端口配置類型后,點擊 Engineering View。
在圖 4-4 中顯示的頁面上,可以通過點擊每個 RJ45 連接器來單獨配置每個端口。默認情況下,TPS23882B1 配置為關閉模式。每個端口都可以通過點擊 RJ45 圖標進行配置。點擊 SET ALL PORTS TO STANDARD 按鈕會將所有端口設置為標準配置(在半自動模式下配置端口,啟用 OSS、功率管制和直流斷開)。點擊 SET ALL PORTS TO AUTO MODE 按鈕會為所有端口啟用 Auto Mode。
每個端口的狀態均會顯示在配置和遙測頁面上。也可以在此頁面上通過點擊 RJ45 連接器來編輯端口的配置。
如果端口配置為 Auto Mode,則在連接有效的 PD 后,PSE 器件自動開啟該端口。如果未配置為 Auto Mode,則需要使用端口啟用命令。僅當 PD 具有有效的檢測和分類結果時,才能打開相應端口。

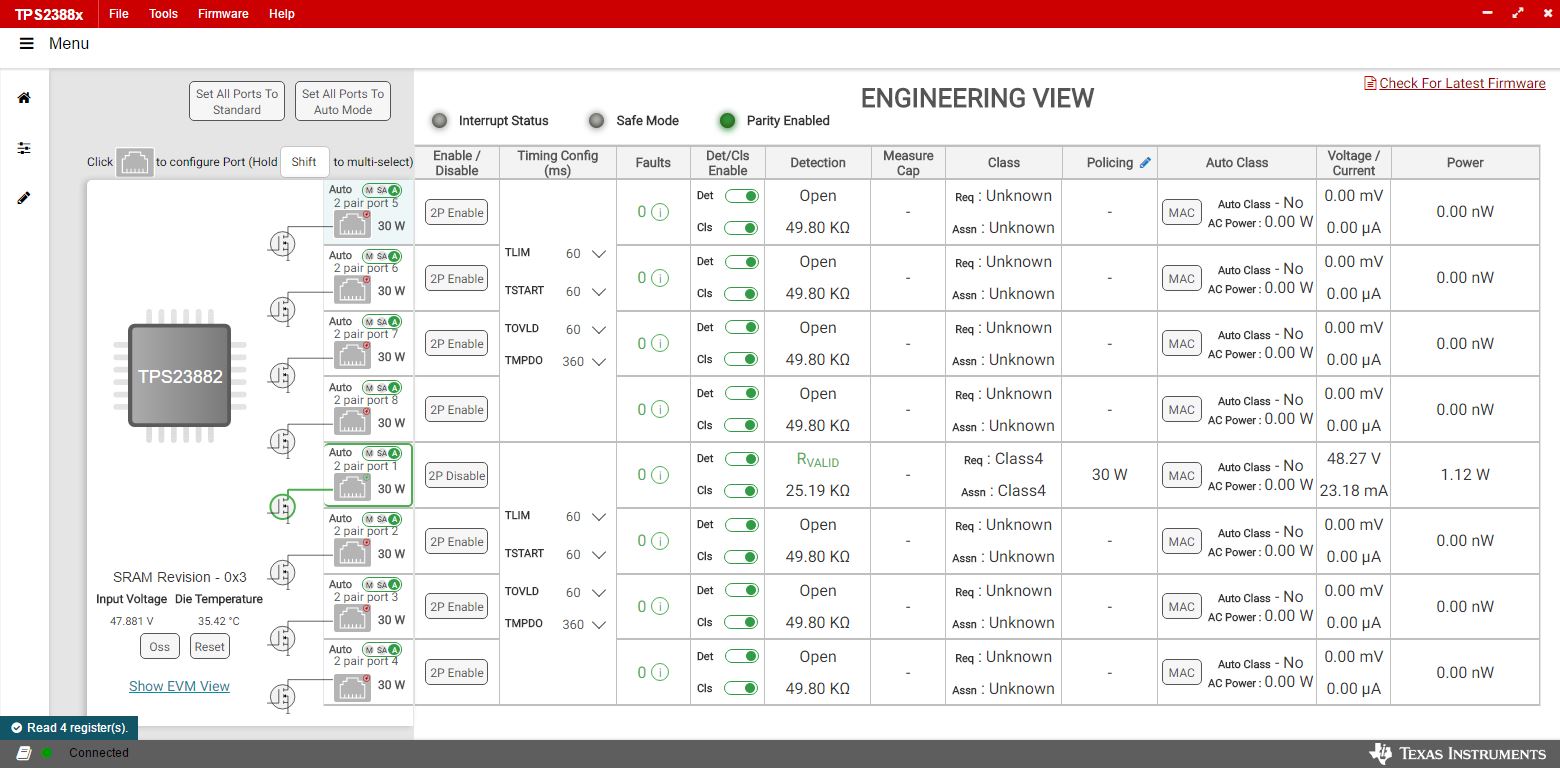

圖 4-4 器件配置和端口遙測頁面GUI 還可以訪問寄存器映射中器件的每個寄存器。

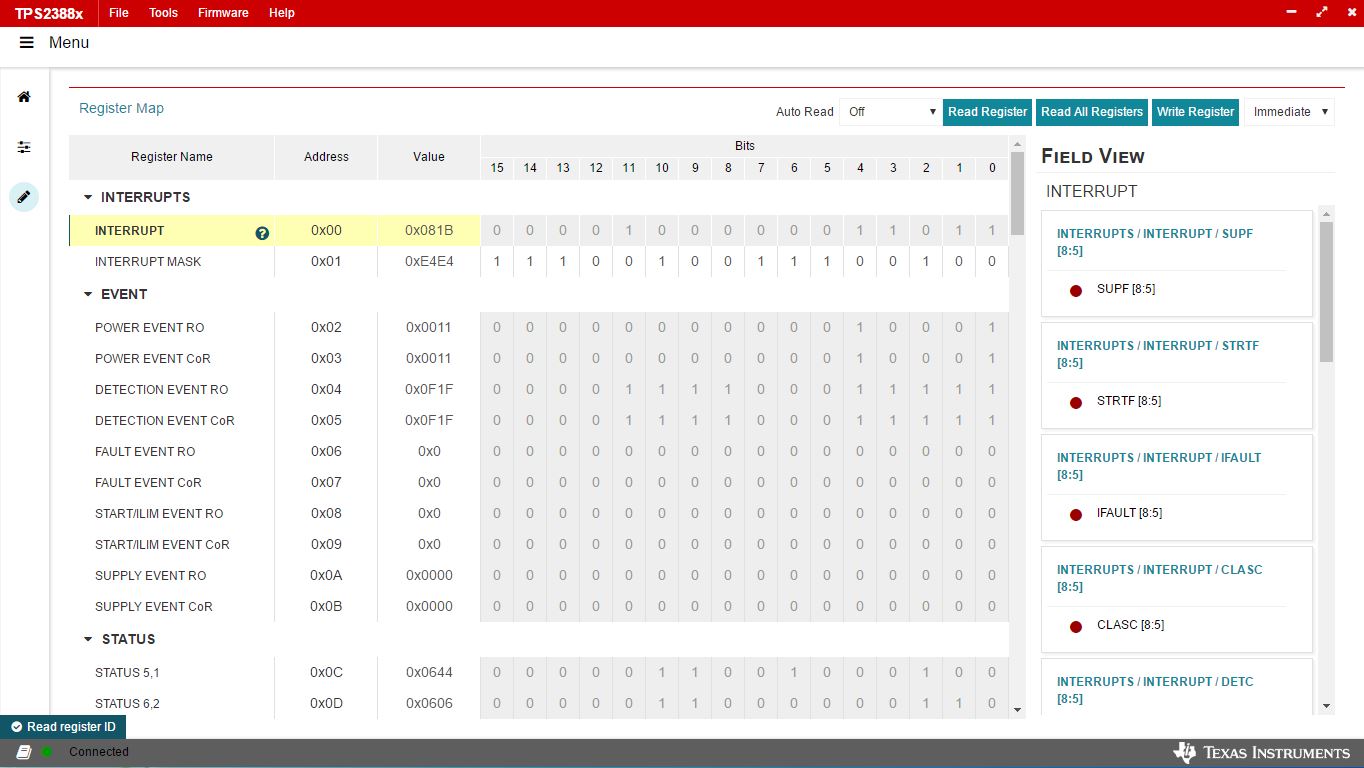

圖 4-5 寄存器映射
