ZHCUAF1A October 2011 – June 2021 TPS62160 , TPS62170
3 TPS621x0EVM-627 測試結果
本部分提供了 TPS621x0EVM-627 的測試結果。

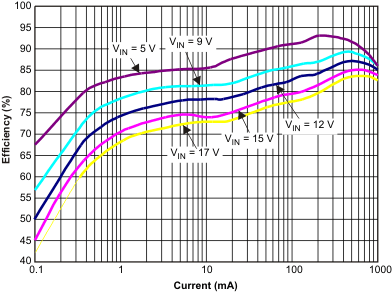

圖 3-1 效率

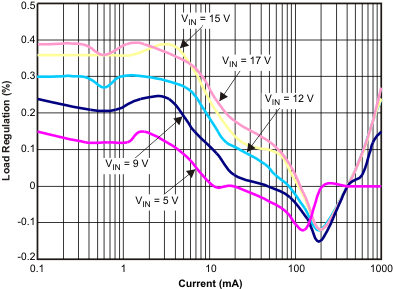

圖 3-2 負載調整率

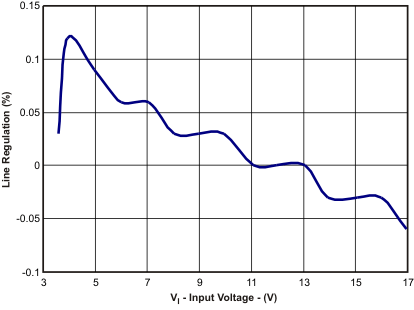

圖 3-3 Iout = 0.5A 時的線性調整率

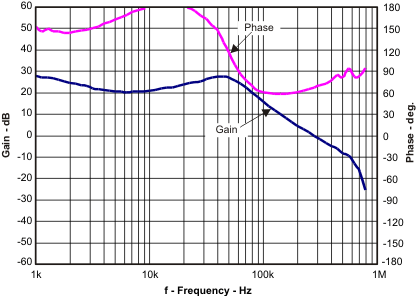

圖 3-4 Vin 為 12V 且 Iout 為 0.5A 時的環路響應

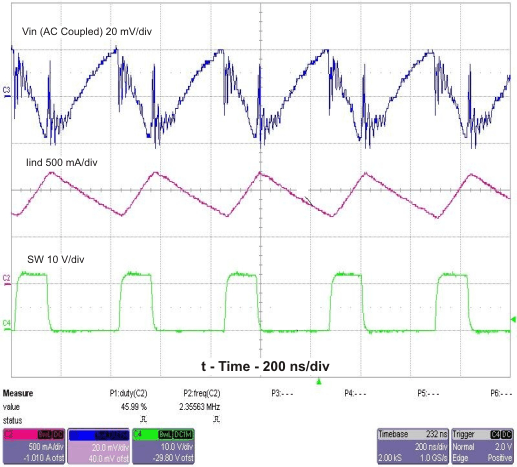

圖 3-5 Vin = 12V 且 Iout = 1A 時的輸入電壓紋波

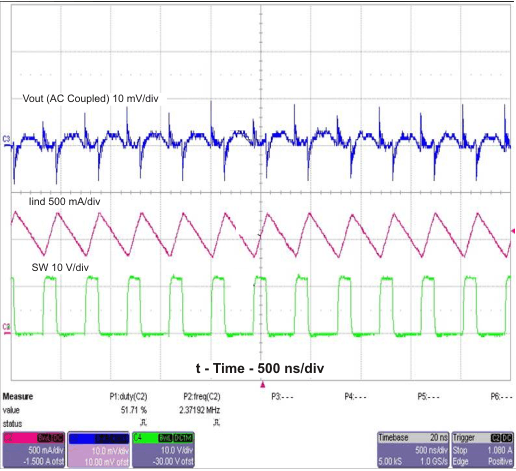

圖 3-6 Vin = 12V 且 Iout = 1A 時的輸出電壓紋波

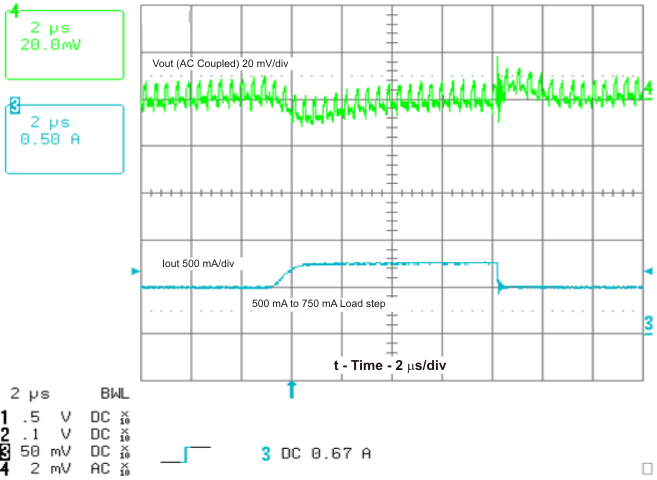

圖 3-7 Vin = 12V 時的負載瞬態響應

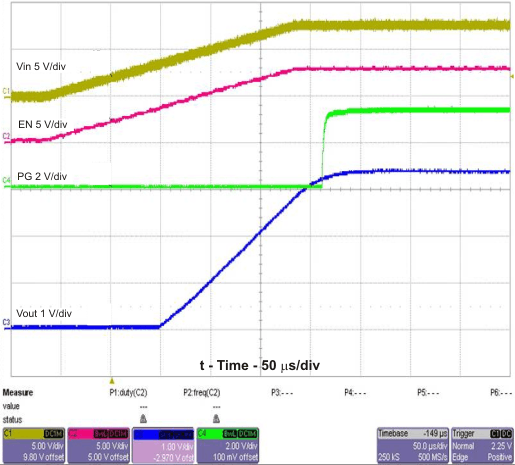

圖 3-8 在 Vin 上以 0.5A 負載啟動

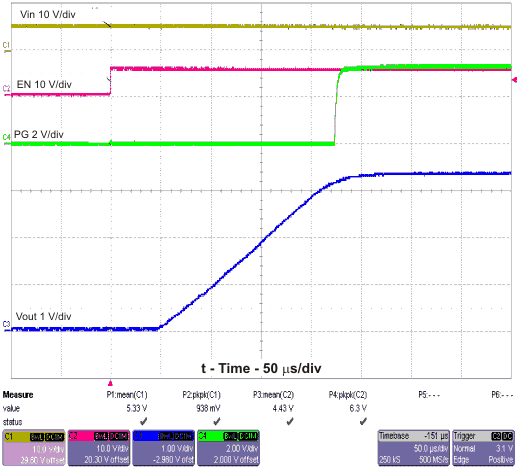

圖 3-9 在 EN 上以 0.5A 負載啟動

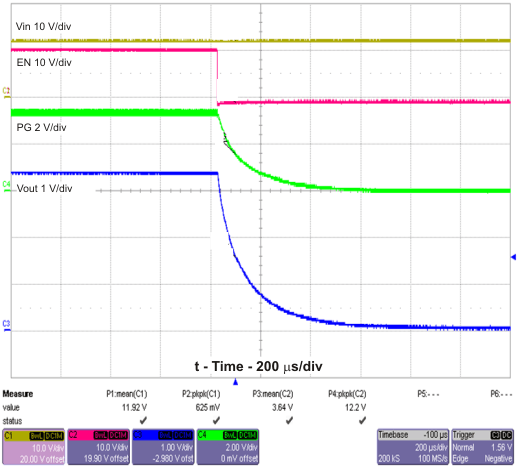

圖 3-10 在 EN 上以 0.5A 負載關斷

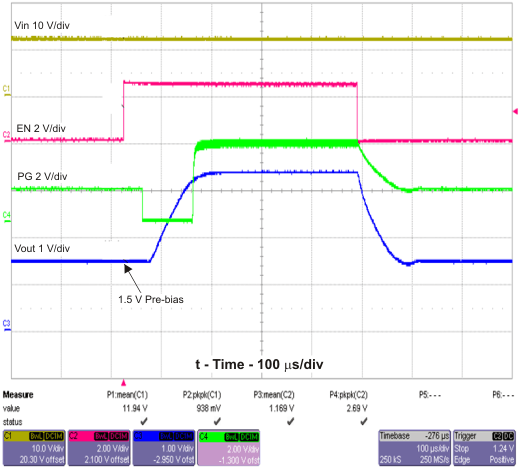

圖 3-11 EN 上負載為 0.5A 時的預偏置啟動和關斷

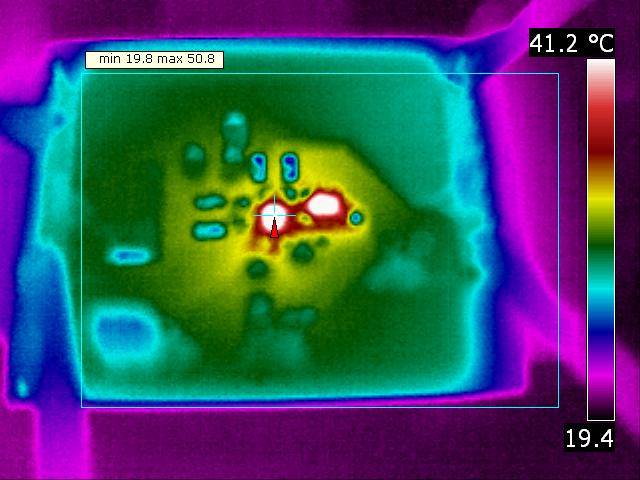

圖 3-12 Vin = 12V 且 Iout = 1A 時的熱性能
