3 隔離式 I2C 收發器的引腳配置

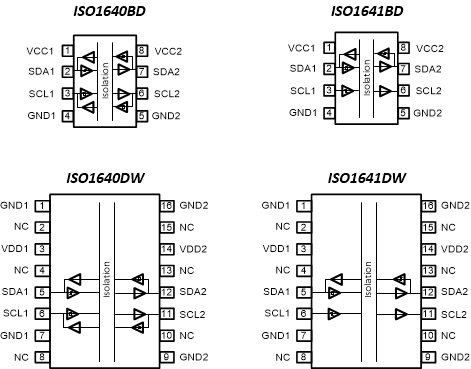

圖 3-1 顯示了采用 D 和 DW 封裝的 ISO1640 和 ISO1641 的引腳配置。

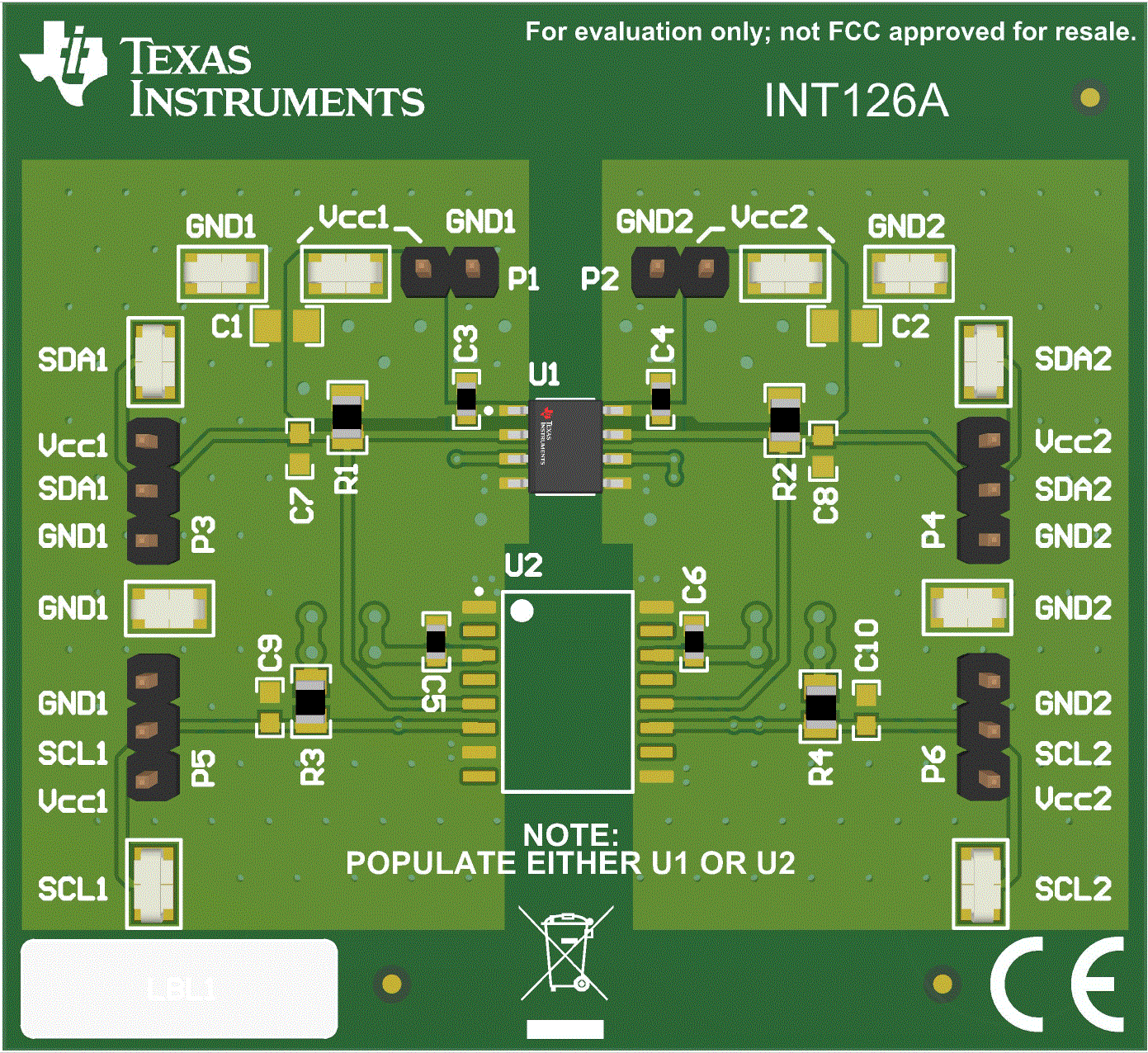

EVM PCB 如圖 3-2 所示，隨附一個安裝在 U1 位置的 ISO1640D。不過，也可以通過替換 U1 位置隨附的 ISO1640D 器件來將該 EVM 配置為評估 ISO1641D，或通過移除 U1 位置的器件并在 U2 位置焊接 ISO1640DW 或 ISO1641DW 來將該 EVM 配置為評估 ISO1640DW 和 ISO1641DW 器件。
