ZHCUAD6A April 2013 – August 2021 TPS54531
5.1 布局
圖 5-1 至圖 5-5 顯示了 TPS54531EVM-530 的電路板布局布線。頂層包含 VIN、VOUT 和接地端的主要電源布線。頂層還有 TPS54531 引腳的接線。大多數信號布線也位于頂部。輸入去耦電容器（C1、C2 和 C3）應盡可能靠近 IC 放置。輸入和輸出連接器、測試點和所有元件都位于頂部。頂部提供了模擬接地區域，用于端接敏感補償組件（C7 和 R3）和輸出電壓反饋分壓器 (R6)。該接地區域和主電源接地 (GND) 共同連接到頂層 IC 引腳 7 (GND)。兩個內層完全專用于為接地層供電，以實現散熱。底層主要是電源接地，其布線用于連接 BOOT 電容器 (C4)，以及從 VOUT 到電壓設置點分壓器網絡的反饋布線。

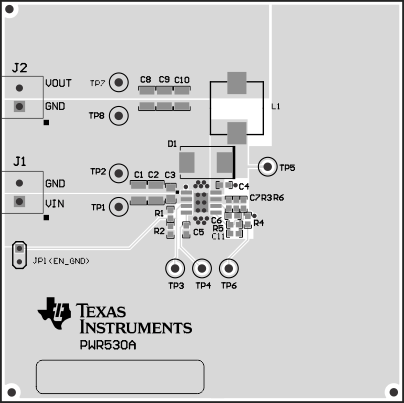

圖 5-1 頂層裝配圖

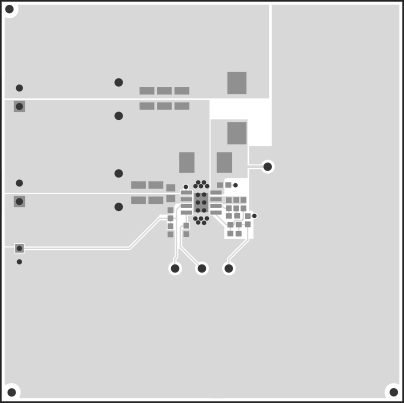

圖 5-2 頂層

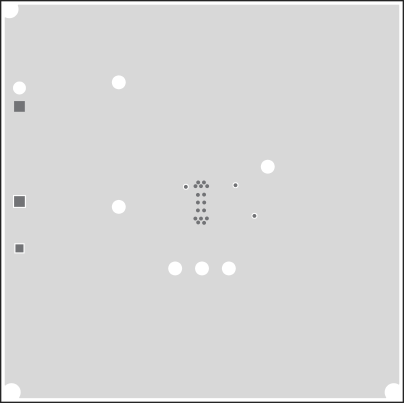

圖 5-3 內層 1
圖 5-4 內層 2

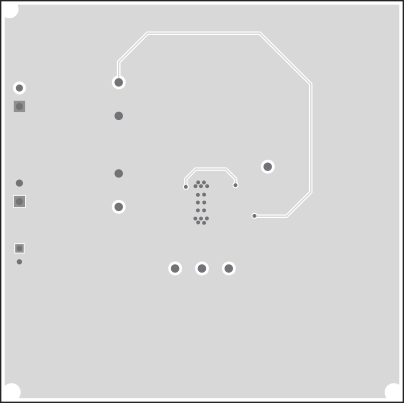

圖 5-5 底層
