ZHCUAD2C October 2016 – August 2021 ADS8900B
6.6 線性分析工具

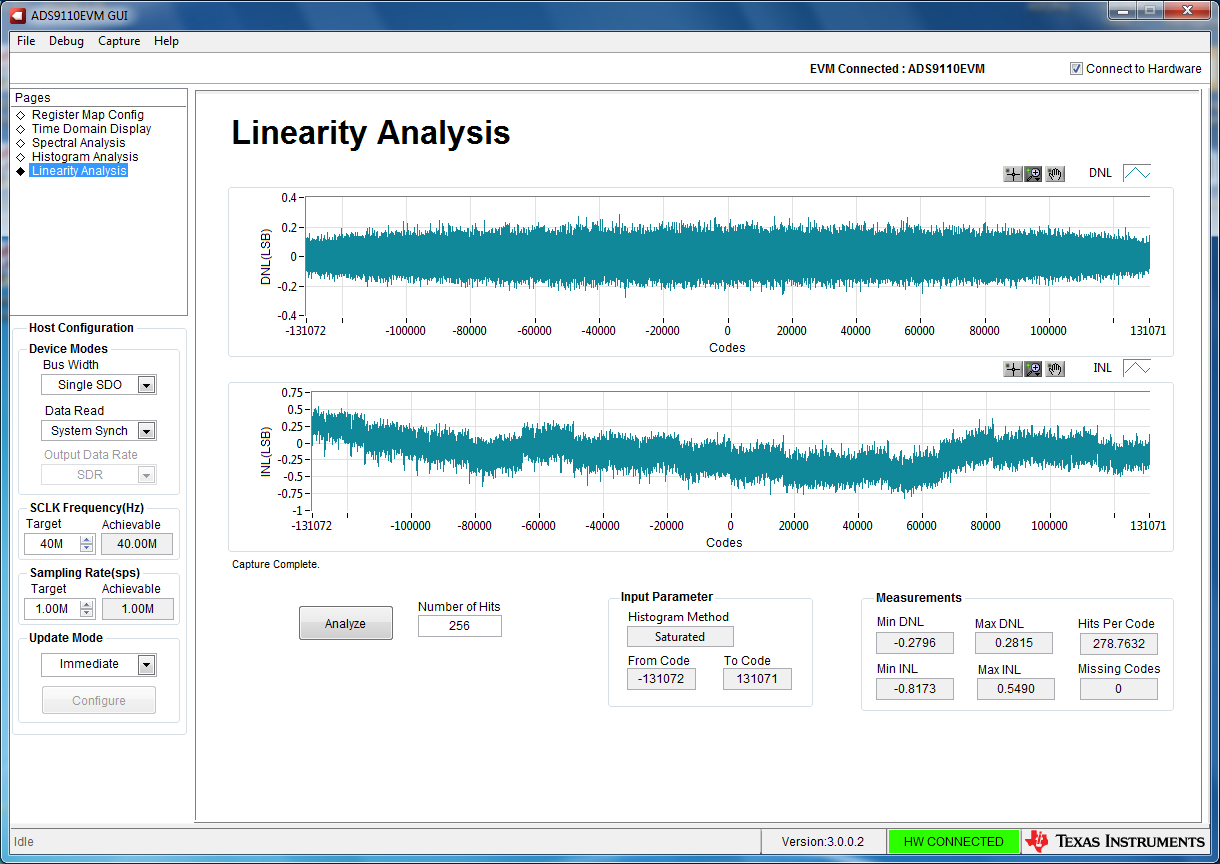

線性分析工具（如圖 6-9 所示）測量并生成評估板中安裝的特定 ADS8900 的 DNL 和 INL 代碼圖。該工具需要 2kHz 正弦輸入信號，該信號略微飽和（超出每個輸入端的滿量程范圍 35mV 或 0.13dBFS）且失真非常低。外部源線性必須優于 ADC 線性，以確保測得的系統性能反映 ADC 的線性誤差且不受信號源性能的限制。為確保正確地測量 ADC 的 DNL 和 INL，外部源必須滿足Topic Link Label5.5中的要求。
警告：
此工具要求 THS4551 驅動放大器 (U2) 上具有負電源。提供負電源的最簡單方法是安裝負電荷泵 LM7705 (U6)。還要安裝與該電荷泵關聯的輸出濾波電容器和電阻器（C31、C32、C33、C34、C35、C36 和 R41）。
命中數設置取決于外部噪聲源。對于噪聲大概為 10μVrms 的 110dB SNR 外部源，總命中數必須為 512。對于 SNR 為 100dB 的源，建議的命中數為 1024。
注：
運行此分析可能需要數分鐘時間，并且評估板在整個分析期間必須保持不受干擾。
圖 6-9 線性分析工具
