ZHCUAD2C October 2016 – August 2021 ADS8900B
2.2 ADC 放大器輸入驅動器
圖 2-2 顯示了用于此 EVM 的全差分驅動放大器 (FDA) 配置。FDA 是很常見的放大器類型，用于驅動全差分數據轉換器，因為這種放大器會根據 ADC 的要求，輸出具有固定共模電壓的差分信號。共模電壓在 U2 的引腳 2 上設置。該電壓按圖 2-3 所示生成，可通過跳線 JP3 設置為 2.5V 或 2.6V。本示例中使用 THS4551，因為該器件是一款噪聲非常低且失真很低的 FDA。使用 R3、R10、R25 和 R22 將 FDA 增益設置為 1V/V。為獲得更佳的失真，使用了 0.1% 的電阻器。輸出濾波器經過優化，可實現良好的 ADC 穩定（R8、R17 和 C6）。為了實現低失真，電荷桶電容器 C6 必須為 C0G 型電容器。如果輸入信號是差分信號，則不安裝跳線 JP1 和 JP2。Topic Link Label2.3介紹了如何使用這些跳線將單端信號轉換為差分信號。

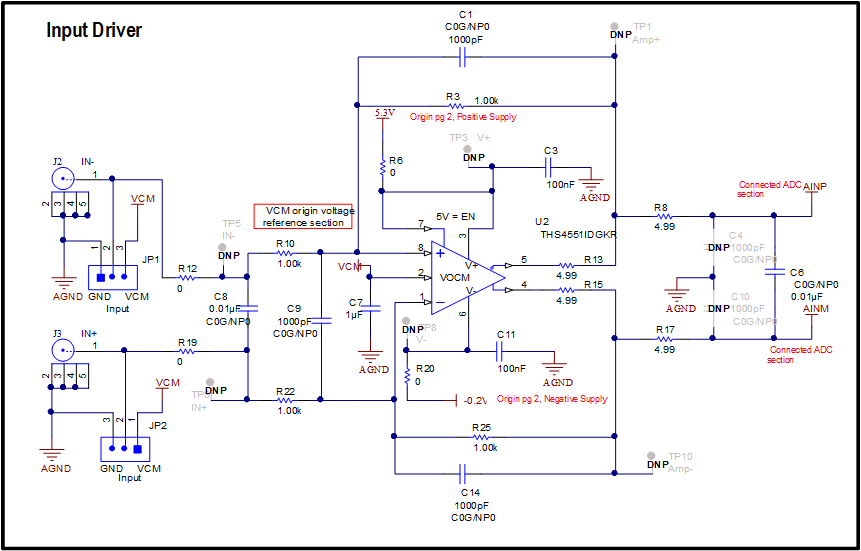

圖 2-2 THS4551 全差分放大器 ADC 驅動器
圖 2-2 THS4551 全差分放大器 ADC 驅動器
