ZHCUAC9A January 2021 – May 2021 TPS62901 , TPS62902 , TPS62903
4 測試結果
TPS6290xEVM-069 用于獲取 TPS62903 采用 1.5mm × 2mm QFN 封裝的 3V 至 17V、低 IQ 降壓轉換器數據表中的所有數據。對于此 EVM 的性能，請參閱器件數據表。
圖 4-1 所示為 EVM 的熱性能。Spot 表示 PCB 的溫度。圖 4-2 顯示了環路響應測量。

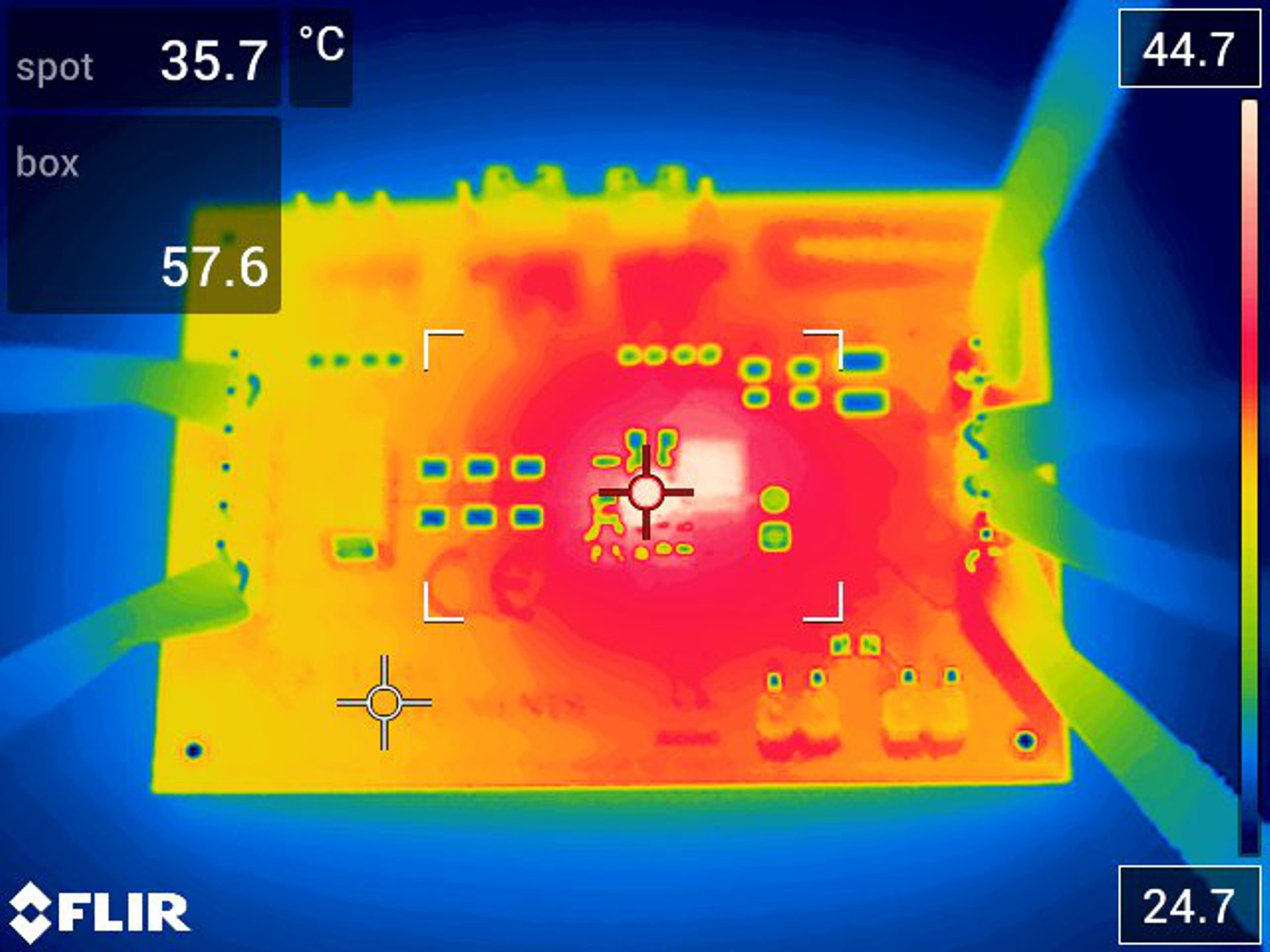

圖 4-1 熱性能（VIN = 12V，VOUT = 1.2V，IOUT = 3000mA，JP2 打開）

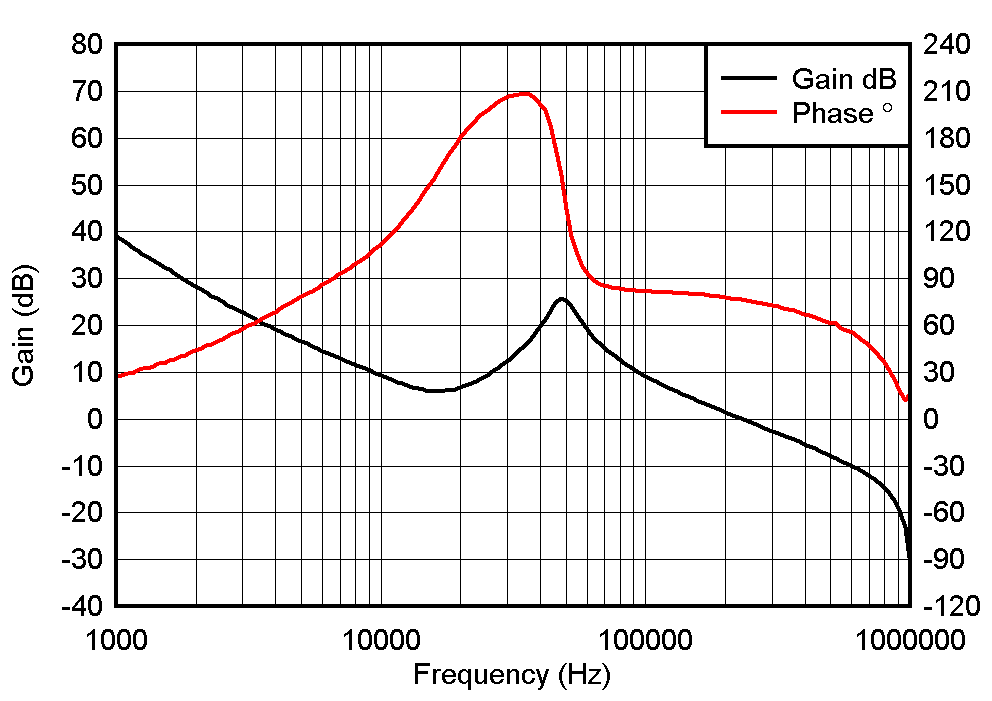

圖 4-2 環路響應測量（VIN = 12V，VOUT = 1.2V，IOUT = 3000mA，JP2 打開）
