2.2.2 具有自動降壓或升壓功能的升壓轉換器

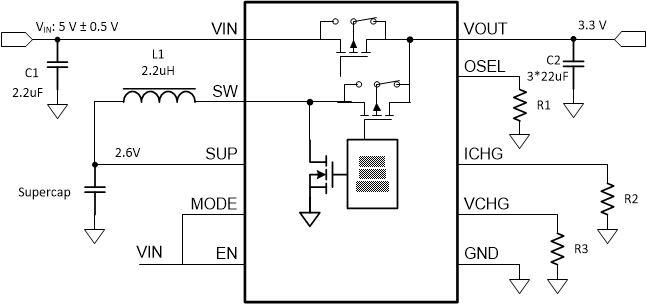

本節介紹了如何設置 EVM 以支持具有自動降壓或升壓功能的升壓轉換器 應用。草圖原理圖如圖 2-2 所示，跳線配置如表 2-3 所示。
圖 2-2 具有自動降壓或升壓功能的升壓轉換器表 2-3 具有自動降壓或升壓功能的升壓轉換器的跳線配置
| 參考標識符 | 說明 | Configuration |
|---|---|---|
| JP1、JP2 | 短接 1-2：將 SUP 引腳連接到 Vin 端口 短接 2-3：將 SUP 引腳連接到 SUP 端口 |
短接 2-3 |
| JP3 | Sup 端接電壓選擇 | 在標記 2.6V 處 |
| JP4 | 更改電流選擇 | 在標記 250mA 處 |
| JP5 | 輸出電壓目標選擇 | 在標記 3.6V 處 |
| J11，J12 | 工作模式選擇引腳。MODE 引腳和 EN 引腳協同工作以設置器件工作模式。 | 設置為高電平可選擇自動降壓或升壓模式 |
