ZHCUAB9C November 2018 – October 2021 UCC20520 , UCC21320-Q1 , UCC21520 , UCC21520-Q1 , UCC21521 , UCC21530
兩個通道的輸出之間的死區時間 (DT) 根據以下條件進行設置:DT (ns) = 10 × RDT (k?)。
DT 引腳的穩態電壓約為 0.8V,當 RDT = 100kΩ 時,DT 引腳電流將小于 10μA。因此,TI 建議將一個陶瓷旁路電容器(容值為 2.2nF 或更高)與 RDT 并聯,以便在兩個通道之間實現更好的抗噪性和更好的死區時間匹配,尤其是在死區時間大于 300ns 時。主要需要注意的是 RDT 上的電流用于設置死區時間,該電流會隨著 RDT 的增大而減小。這個旁路電容器未安裝在 EVM 中,但用戶可以輕松地將其安裝在 RDT 所在的底層。

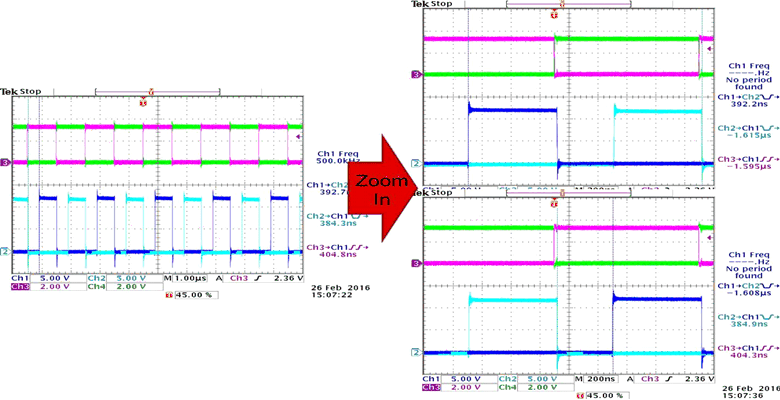

圖 7-3 DT 連接到 RDT 時的測試波形(通道 3 和 4 是 PWM 輸入,通道 1 和 2 是驅動器輸出)
