ZHCUAA2B March 2017 – June 2022 TMS320F28379D , TMS320F28379D-Q1

5 硬件參考

表 5-1 顯示了電路板上可用的各種連接。圖 5-1 展示了電路板上許多此類元件的位置。

警告：

在高壓設置中使用 controlCARD （控制卡）時，用戶有責任在對電路板通電或進行模擬之前確認已閱讀和理解電壓和隔離要求。通電后，不應觸碰 controlCARD （控制卡）或與 controlCARD （控制卡）相連的元件。此外，應去除電容器 A:C31以盡量減少漏電流穿過 controlCARD （控制卡）隔離柵的可能性。

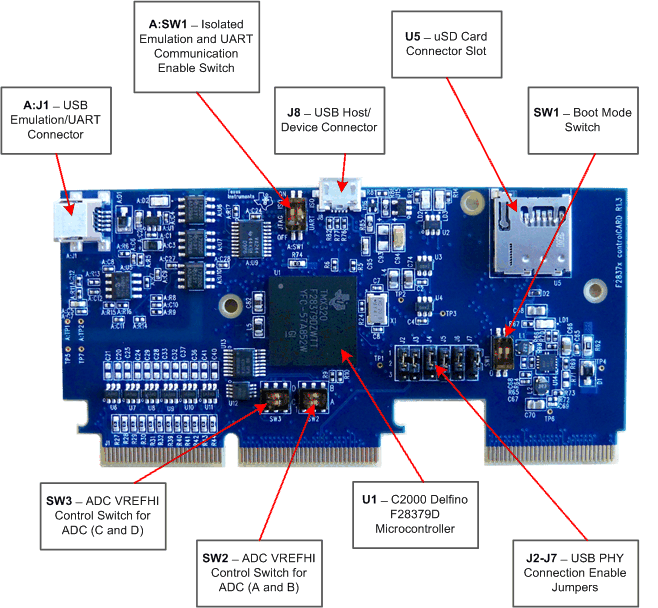

圖 5-1 controlCARD （控制卡）上的主要元件

表 5-1 硬件參考

連接器
A:J1	仿真/UART 連接器 - USB mini A 連接器用于通過 FTDI 邏輯提供 xds100v2 仿真和 USB 轉 UART (SCI) 通信。A:SW1 確定 MCU 啟用哪些連接。
U5	Micro SD 卡插槽：通過 SPI 連接到 MCU
J8	USB 連接器：USB micro AB 連接器支持 USB 2.0 主機/設備
J9	啟用輔助電路板以訪問 F28379D 的 EMIF2 和若干其他數字信號。
跳線
J2-J7	USB PHY 連接啟用/禁用跳線：
	所有跳線均向上：MCU 將通過 GPIO 42、43、46、47、120 和 121 連接至 controlCARD （控制卡）上的 USB PHY 所有跳線均向下：MCU 將不會連接至 USB PHY，所有信號將通過 180 引腳controlCARD （控制卡）連接器。
LED
LD1	當 controlCARD （控制卡）通電時亮起（綠色）
LD2	由 GPIO-31 的負邏輯控制（紅色）
LD3	由具且負邏輯的 GPIO-34 控制（紅色）
A:D2	當 ISO JTAG 邏輯通電時亮起（綠色）。
A:D3	JTAG/UART RX 切換指示器（藍色）
A:D4	JTAG/UART TX 切換指示器（藍色）
電阻器和電容器
R59、R60	備選參考配置電阻器
	這些電阻器允許用戶選擇是否由以下方式提供 ADC 的備選參考：
	如果未組裝 R59，且組裝了 R60 精準的 3.0V 基準 (REF5030) 如果組裝了 R59，但未組裝 R60 將由 HSEC controlCARD （連接器）的引腳 45 提供基準。這樣可能會允許基板提供理想的電壓基準。
R27-R50 和 C18-C41	可選 RC 輸入濾波器，適用于所有 ADC 輸入
開關（默認位置加粗）
SW1	引導模式開關：
	控制 F28379D 器件的引導選項。有關更多信息。（0 為下，1 為上），請參閱器件專用數據表。模式編號開關位置 1 (GPIO-72) 開關位置 2 (GPIO-84) 引導位置 00 0 0 并行 I/O 01 0 1 引導位置 SCI 02 1 0 等待引導模式 03 1 1 Get Mode （默認為閃存）
	模式編號	開關位置 1 (GPIO-72)	開關位置 2 (GPIO-84)	引導位置
	00	0	0	并行 I/O
	01	0	1	從 SCI 引導
	02	1	0	等待引導模式
	03	1	1	獲取模式（默認為閃存）
SW2	ADC 模塊 A & B 的 ADC VREFHI 控制開關：
	開關 1（下部開關）– ADC 模塊 A 的 VREFHI 控制開關：左側位置：配置 ADC-A，以使用 VDDA (3.3V) 作為 ADC 的電壓基準。此 ADC 的滿量程為 0-3.3V，但 ADC 的準確度/精度會下降。右側位置：配置 ADC-A，使用精確的 3.0V 電壓基準或使用外部電壓作為基準。R59 和 R60 確定使用哪種設置（請參閱上文關于 R59/R60 的說明）
	開關 2（上部開關）– ADC 模塊 B 的 VREFHI 控制開關：左側位置：配置 ADC-B，以使用 VDDA (3.3V) 作為 ADC 的電壓基準。此 ADC 的滿標量程為 0-3.3V，但 ADC 的準確度/精度會下降。右側位置：配置 ADC-B，使用精確的 3.0V 電壓基準或使用外部電壓作為基準。R59 和 R60 確定使用哪種設置（請參閱上文關于 R59/R60 的說明）

SW3	ADC 模塊 C & D 的 ADC VREFHI 控制開關：
	開關 1（下部開關）– ADC 模塊 C 的 VREFHI 控制開關：左側位置：配置 ADC-C，以使用 VDDA (3.3V) 作為 ADC 的電壓基準。此 ADC 的滿標量程為 0-3.3V，但 ADC 的準確度/精度會下降。右側位置：配置 ADC-C，使用精確的 3.0V 電壓基準或使用外部電壓作為基準。R59 和 R60 確定使用哪種設置（請參閱上文關于 R59/R60 的說明）
	開關 2（上部開關）– ADC 模塊 D 的 VREFHI 控制開關：左側位置：配置 ADC-D，以使用 VDDA (3.3V) 作為 ADC 的電壓基準。此 ADC 的滿標量程為 0-3.3V，但 ADC 的準確度/精度會下降。右側位置：配置 ADC-D，使用精確的 3.0V 電壓基準或使用外部電壓作為基準。R59 和 R60 確定使用哪種設置（請參閱上文關于 R59/R60 的說明）。
A:SW1	隔離式仿真和 UART 通信使能開關：
	開關位置 1：JTAG 啟用：開：xds100v2 仿真邏輯和 MCU 之間的所有信號均會連接。通過卡上的 xds100v2 仿真器對 MCU 進行調試或編程時此設置有效。關：xds100v2 仿真邏輯將不會連接到 MCU。當此器件將從閃存引導、直接從外設引導，或使用外部 JTAG 仿真器時，此設置有效。
	開關位置 2：ISO UART 通信啟用：開：C2000 MCU 的 GPIO-28（和 180 引腳 controlCARD （控制卡）連接器的引腳 76）將耦合到 FTDI 的 USB 轉串行適配器。允許通過 FTDI 芯片與計算機進行 UART 通信。然而，在這個位置，GPIO-28 將被 FTDI 芯片強制為高電平。連接器引腳 76 的功能將受限。關：C2000 MCU 將不會連接到 FTDI USB 轉串行適配器。180 引腳controlCARD （控制卡）連接器的引腳 76 將直接連接到 GPIO-28。
