ZHCUA97A April 2022 – June 2022
5.5 過壓測試
按照以下說明在通道 1 上執行過壓保護測試：
- 移除輸入 TVS 二極管。
根據表 4-3 將跳線 J1 放置在合適的位置，以設置所需的 OVLO 閾值。例如，考慮設置值為 5-6 以將閾值設置為 13.76V。
- 將輸入電源電壓 VIN 設置為 12V，將電流限值設置為 12A。在連接器 J9 的 VIN1 和 PGND1 之間施加電源并啟用電源。
- 將輸入電源 VIN 從 12V 增加到 16V，并使用示波器觀察波形。

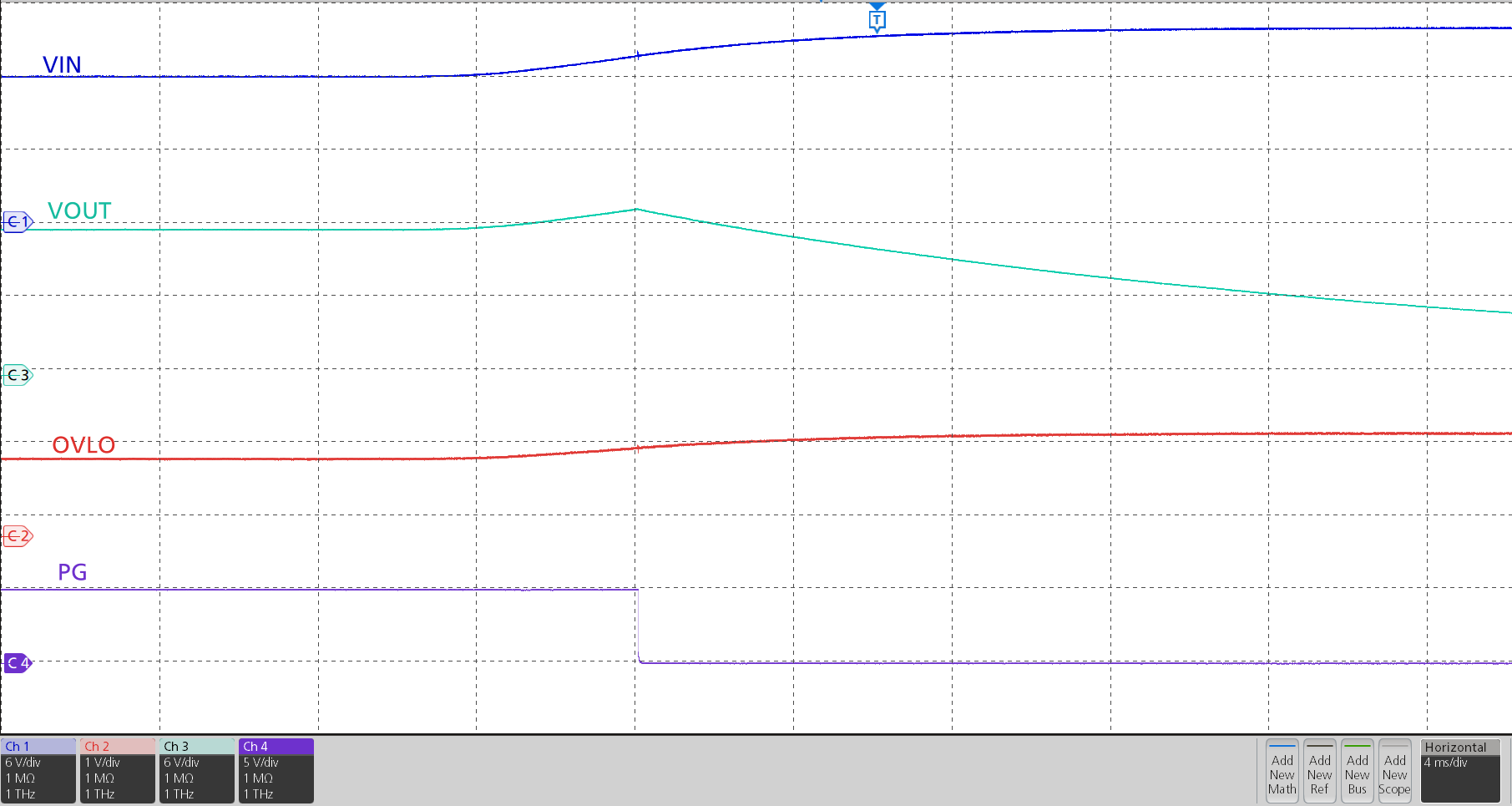

圖 5-6 展示了 TPS25981EVM 電子保險絲評估板上 TPS259814 的過壓響應。
圖 5-6 TPS259814 器件的過壓保護響應
