6.1 PCB 圖
圖 6-1 和圖 6-2 展示了 EVM 的元件放置方式。在圖 6-3 至圖 6-10 中可以找到 TPS25985EVM PCB 層的圖形表示。

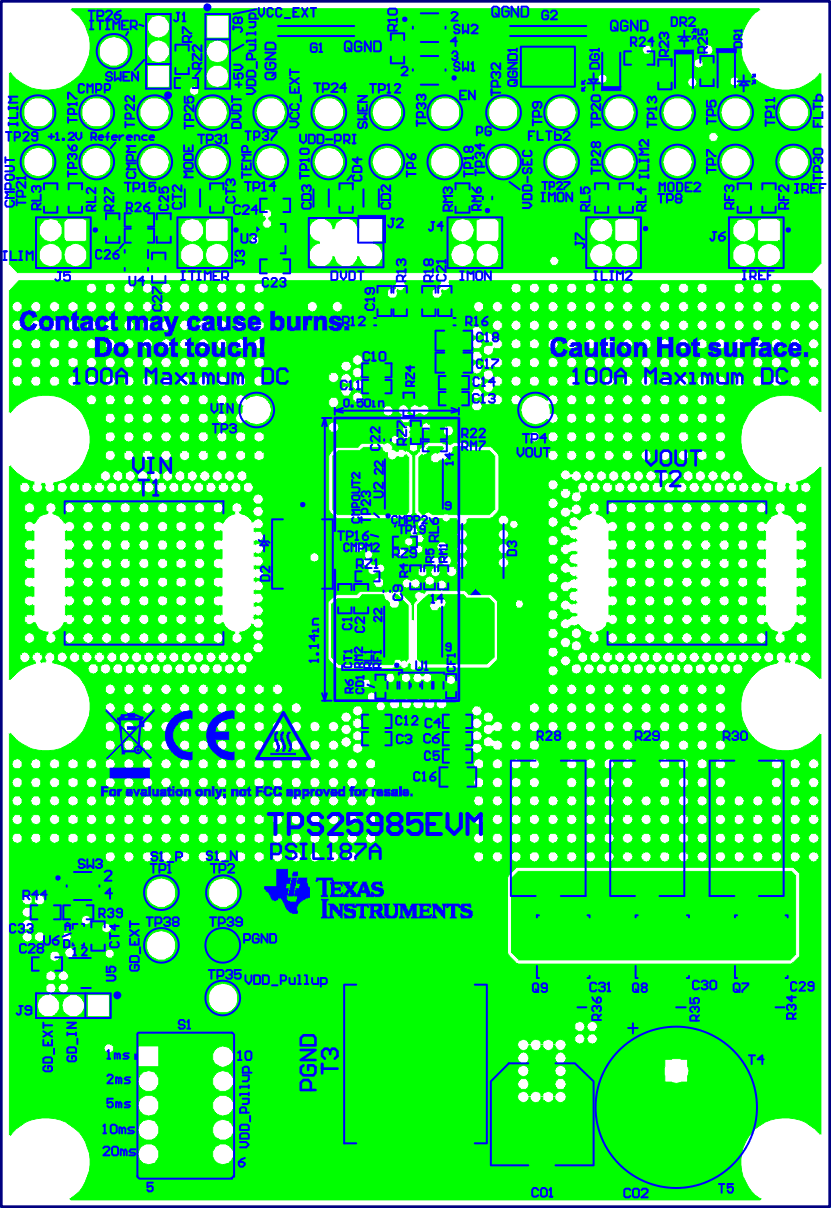

圖 6-1 TPS25985EVM 電路板：頂層裝配圖

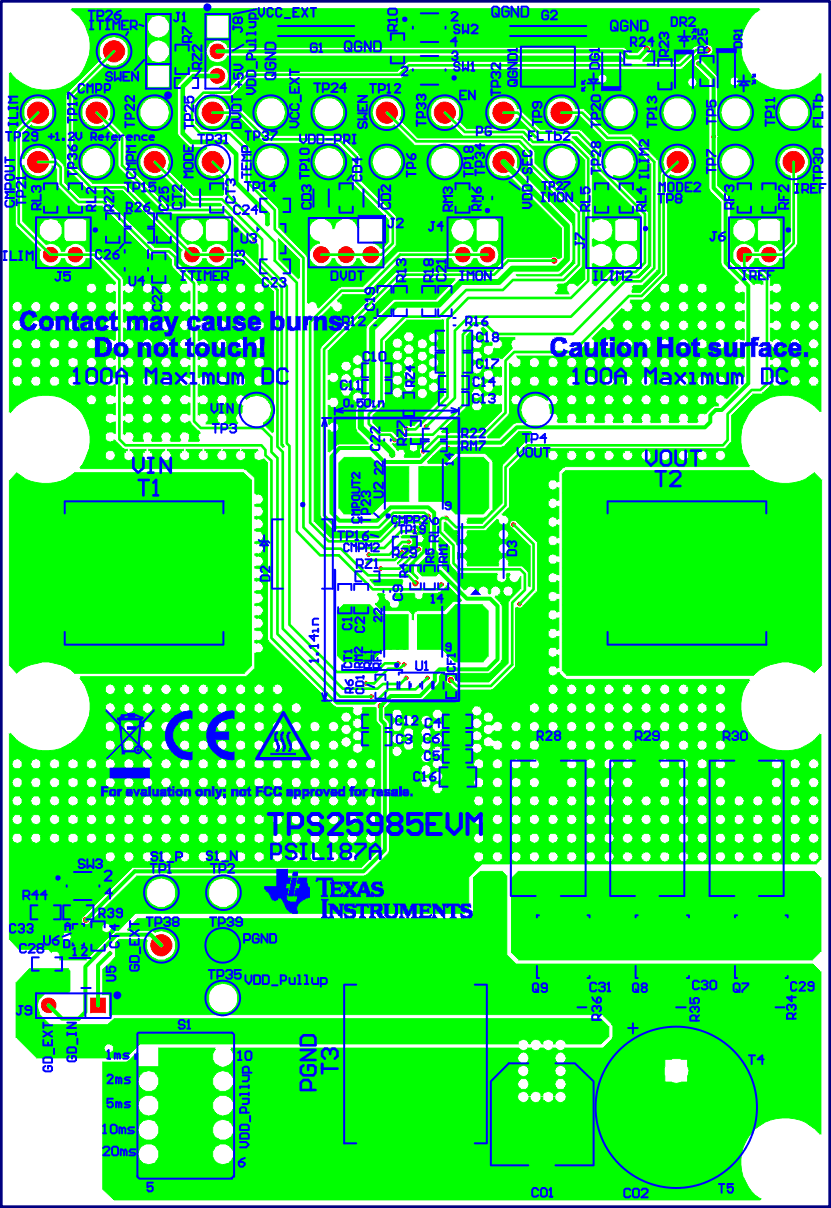

圖 6-3 TPS25985EVM 電路板：頂層

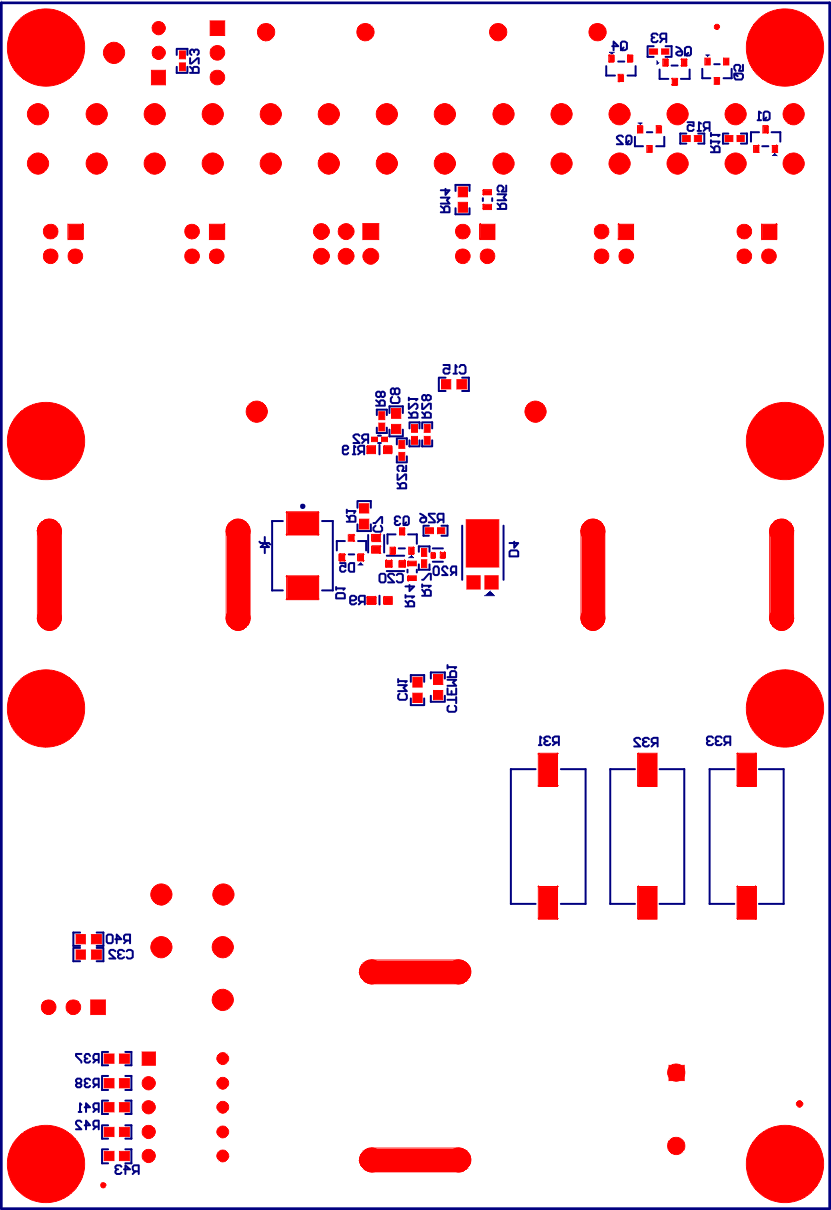

圖 6-5 TPS25985EVM 電路板：第 2 層（電源）
圖 6-7 TPS25985EVM 電路板：第 4 層（信號）
圖 6-9 TPS25985EVM 電路板：第 6 層（電源）

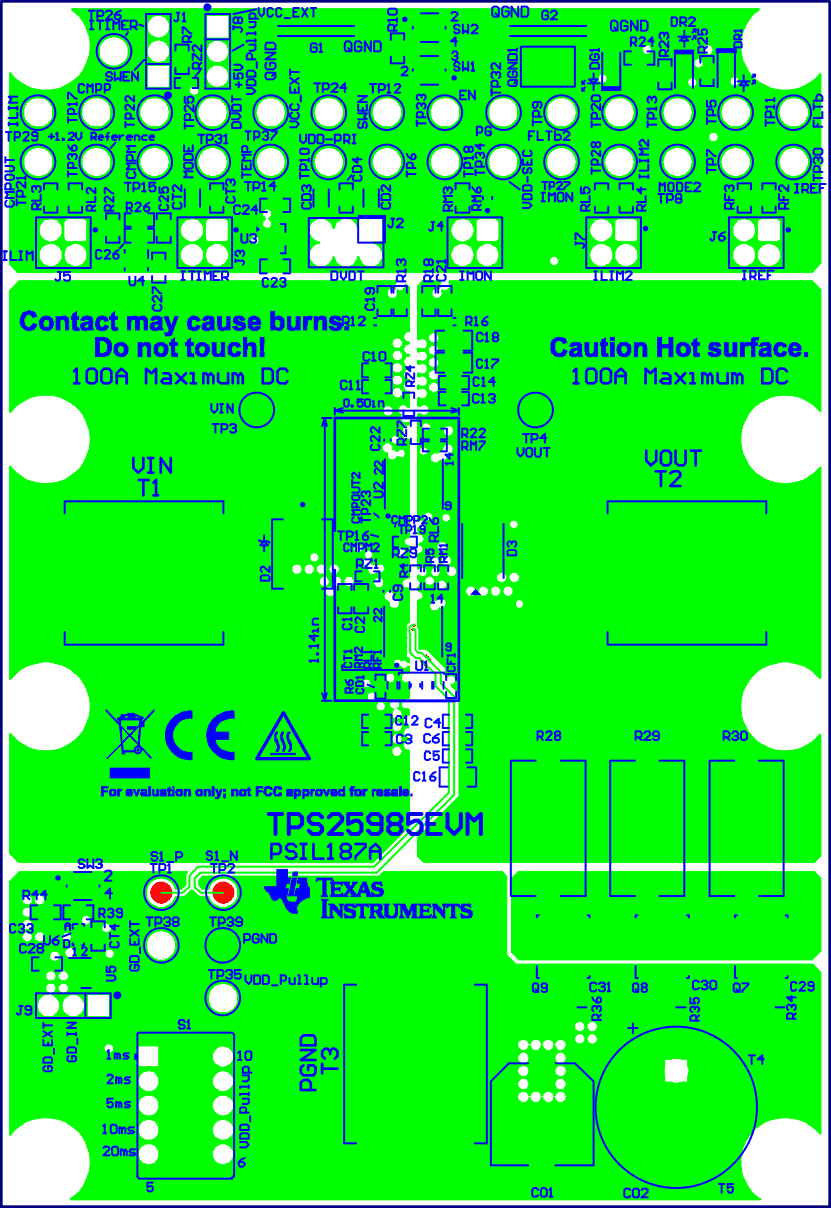

圖 6-2 TPS25985EVM 電路板：底層裝配圖

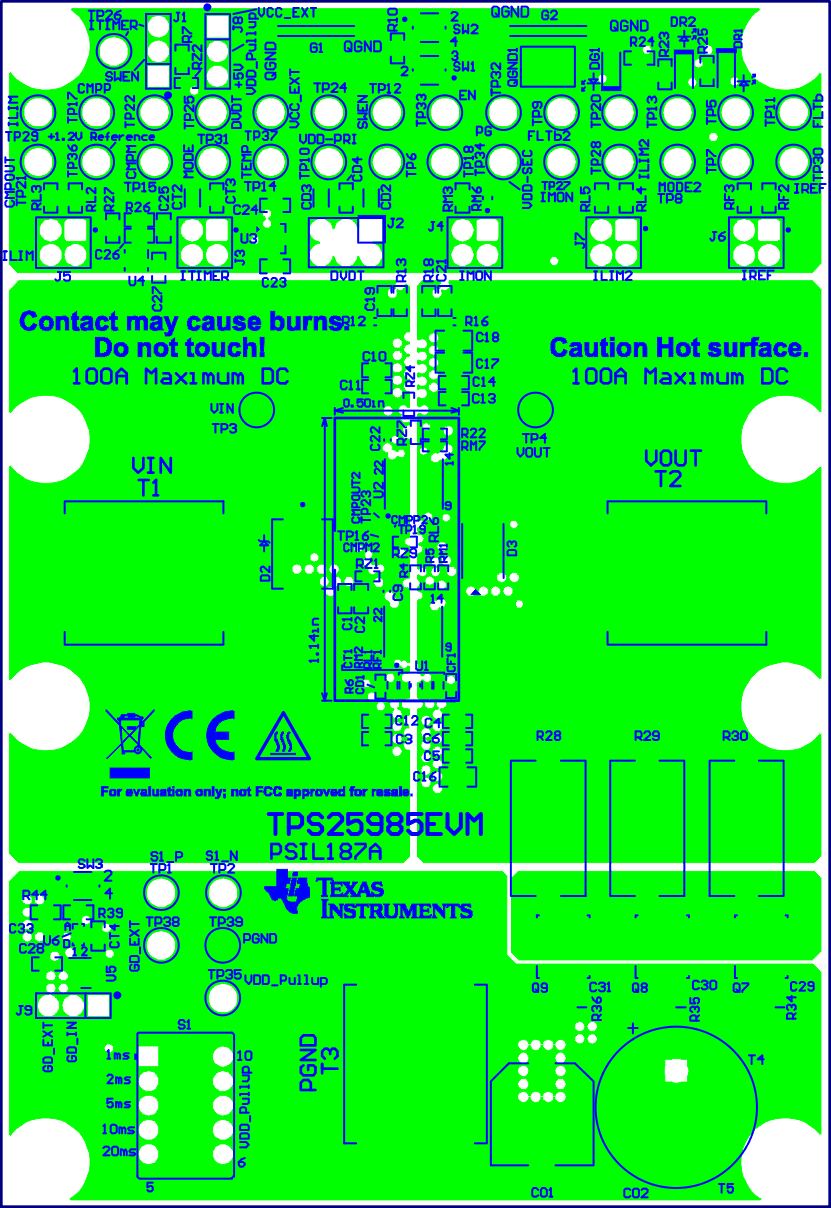

圖 6-4 TPS25985EVM 電路板：底層

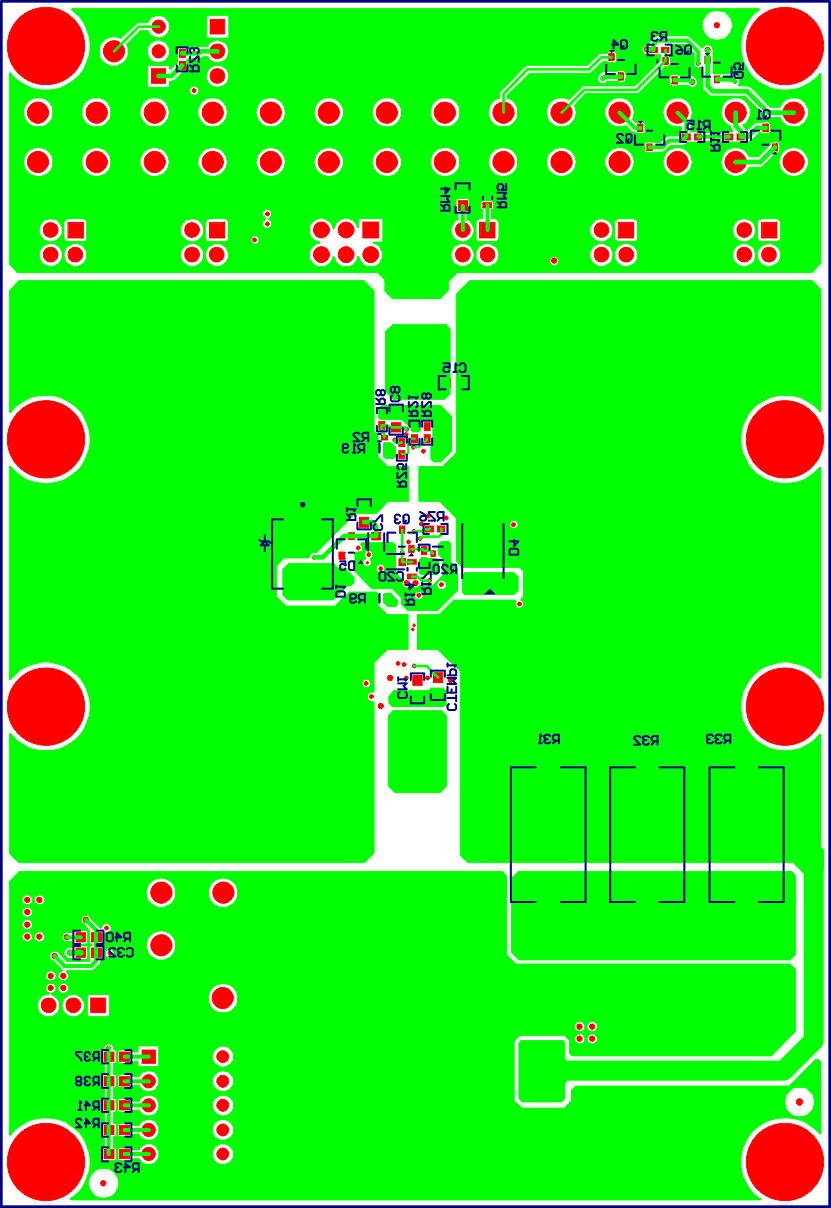

圖 6-6 TPS25985EVM 電路板：第 3 層（電源）
圖 6-8 TPS25985EVM 電路板：第 5 層（信號）
圖 6-10 TPS25985EVM 電路板：第 7 層（電源）注： 模擬信號網（如 IREF、IMON 和 TEMP）應盡可能遠離電源網絡（如 VIN、VOUT 和 PGND）。
