2 使用入門

圖 2-1 突出顯示了與 EVM 相關聯的用戶界面項目。極化輸入電源端子塊 (TB1) 用于連接到主機輸入電源。TB2 和 TB3 允許四個端子用于 VOUT，TB4 和 TB5 允許四個端子用于 PGND 以連接到負載。這些端子塊可使用高達 12 AWG 的導線。

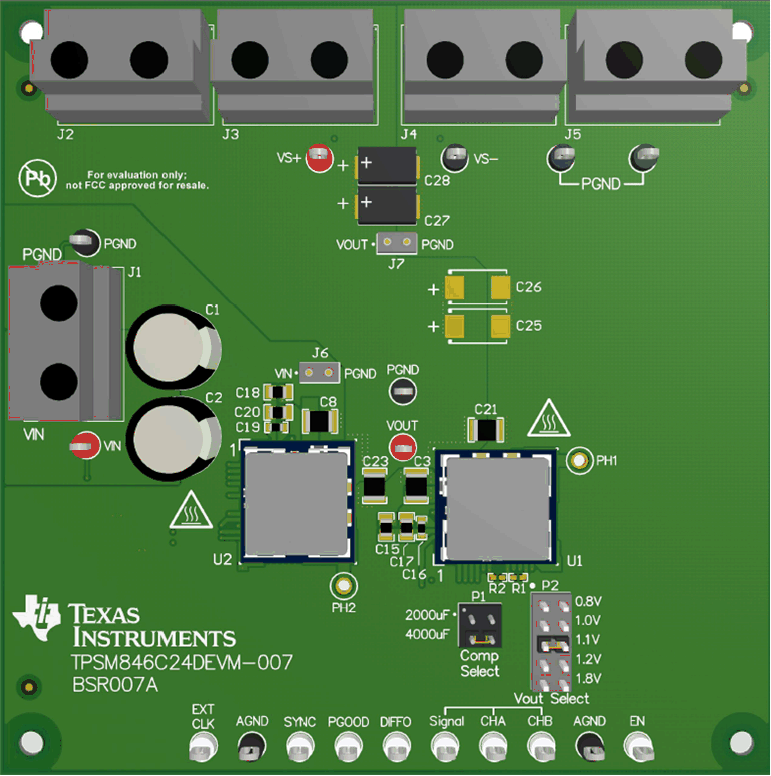

圖 2-1 EVM 用戶界面

位于輸入端子塊和輸出端子塊附近的 VIN 監測器（VIN 和 PGND）和 VOUT 監測器（VS+ 和 VS–）測試點旨在用作電壓監測點，可以連接電壓表來測量輸入和輸出電壓。不要將這些 VIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線不支持高電流。

VIN 示波器 (J1) 和 VOUT 示波器 (J2) 測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器接地筒）的無帽示波器探針一同使用。每個測試點的兩個插座的中心間距為 0.1 英寸。將示波器探頭尖端插入標有 VIN 或 VOUT 的插座，并將示波器接地引線插入標有 PGND 的插座的孔中。

位于器件正下方的測試點可用于測試器件的功能。對這些測試點進行的任何外部連接都應以位于 EVM 底部的某個 AGND 測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。

Vout Select 跳線 (P4) 用于測試輸出電壓。加載默認選擇 1.0V 位置。

Comp Select 跳線 (P2) 為 V_OUT 總線上的總輸出電容設置適當?shù)念l率補償。EVM 出廠時在電路板上加載了大約 2000μF 的輸出電容。電路板上提供了用于添加另一個 2000μF 輸出電容 (C28–C31) 的位置。跳線加載默認選擇 2000μF 位置。

當兩個 TPSM846C24 器件并聯時，必須以所需的開關頻率向控制器和目標的 SYNC 引腳提供 50% 占空比的外部時鐘信號。EVM 上存在一個 500kHz 時鐘，可提供所需的 50% 占空比信號。控制器 器件 (U1) 鎖定到時鐘的上升沿，目標 器件 (U2) 鎖定到時鐘的下降沿。
