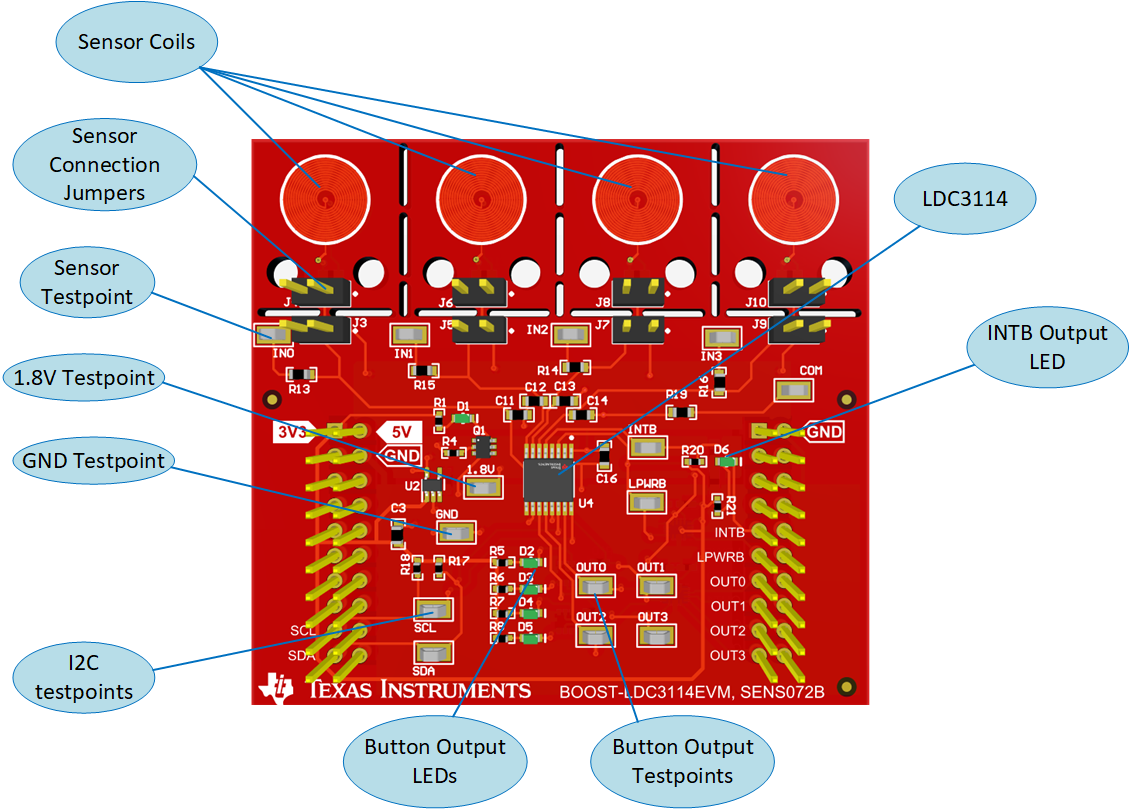

圖 1-2 顯示了 BOOST-LDC3114EVM 的布局并指出了各種特性。傳感器線圈位于電路板的穿孔部分,以便可以將其放在遠離傳感器的位置,或通過使用傳感器連接接頭將其替換為其他兼容傳感器。
BOOST-LDC3114EVM 具有多個為電源、接地端、I2C 和輸出引腳而設的測試點。此外,輸出引腳上的按鈕檢測 LED 位于電路板的中心。連接到傳感器的測試點帶有一個電阻器墊,可以填充 1k? 電阻器以便對示波器探針電容進行去耦。
