ZHCUA57 January 2022 TPS629206-Q1
5 測試結果
本章節提供了 TPS629206-Q1EVM 的測試結果。

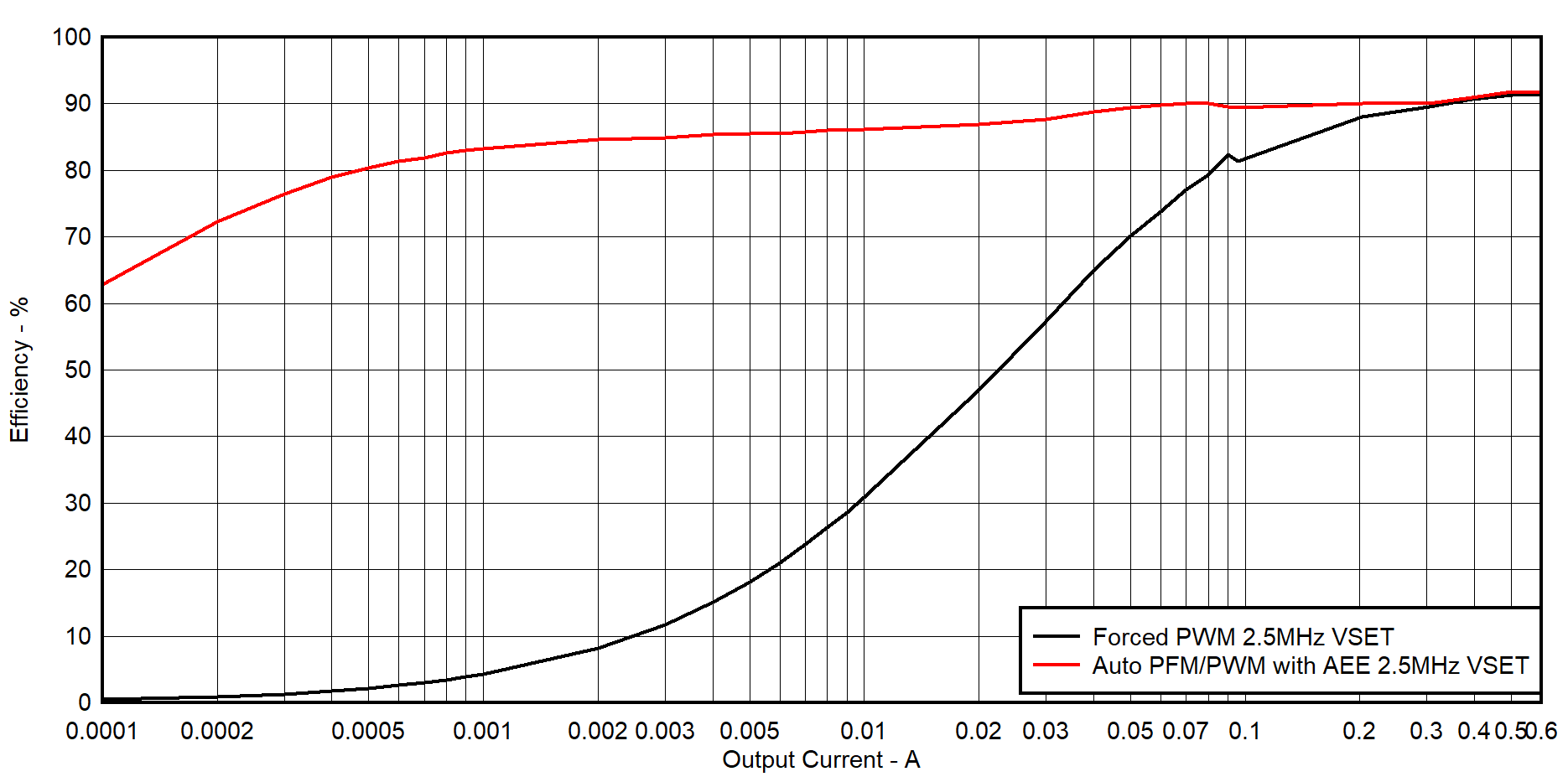

圖 5-1 效率（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz）

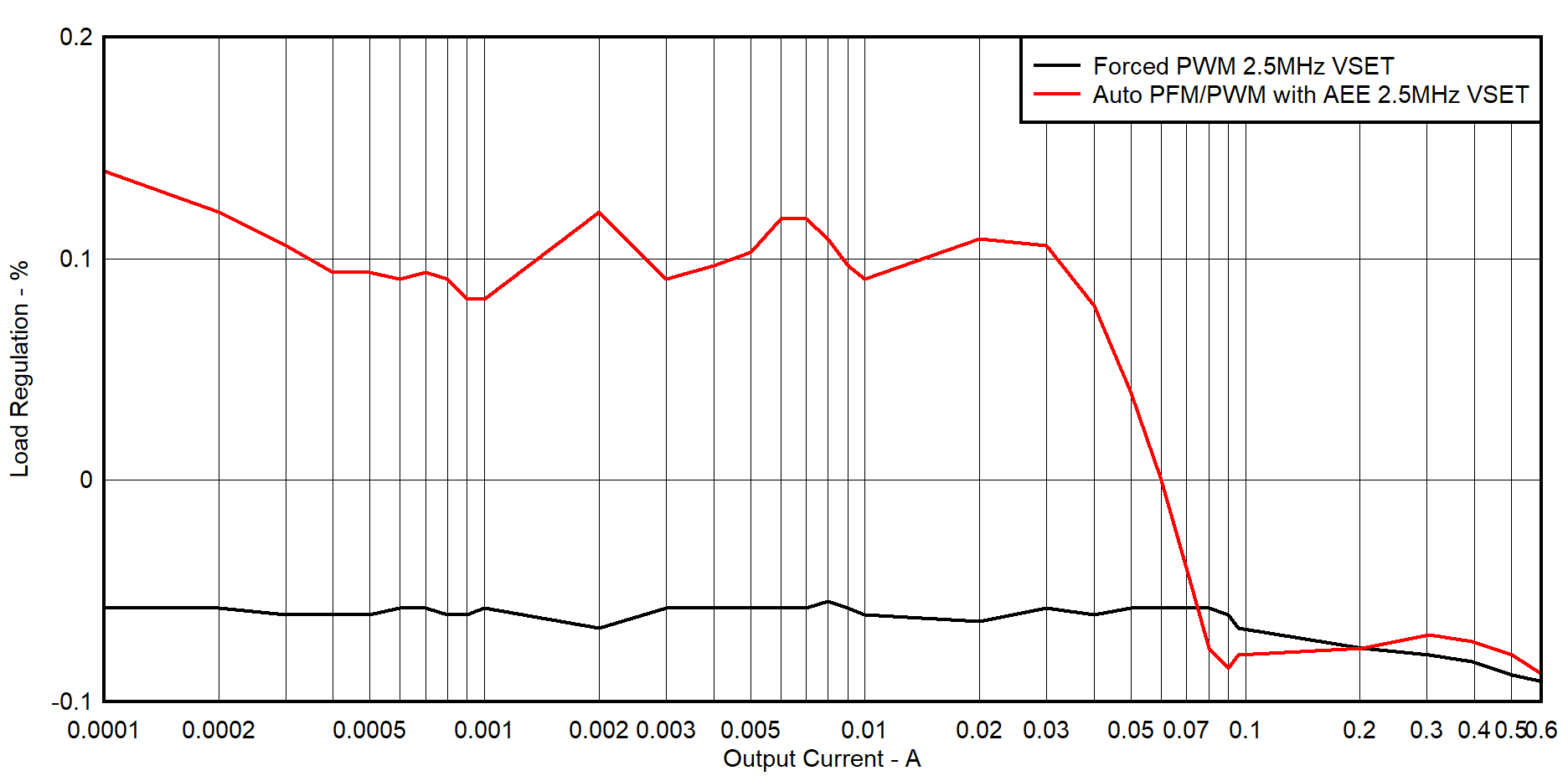

圖 5-2 負載調節（VIN = 12V，VOUT = 3.3V，FSW = 2.5MHz）

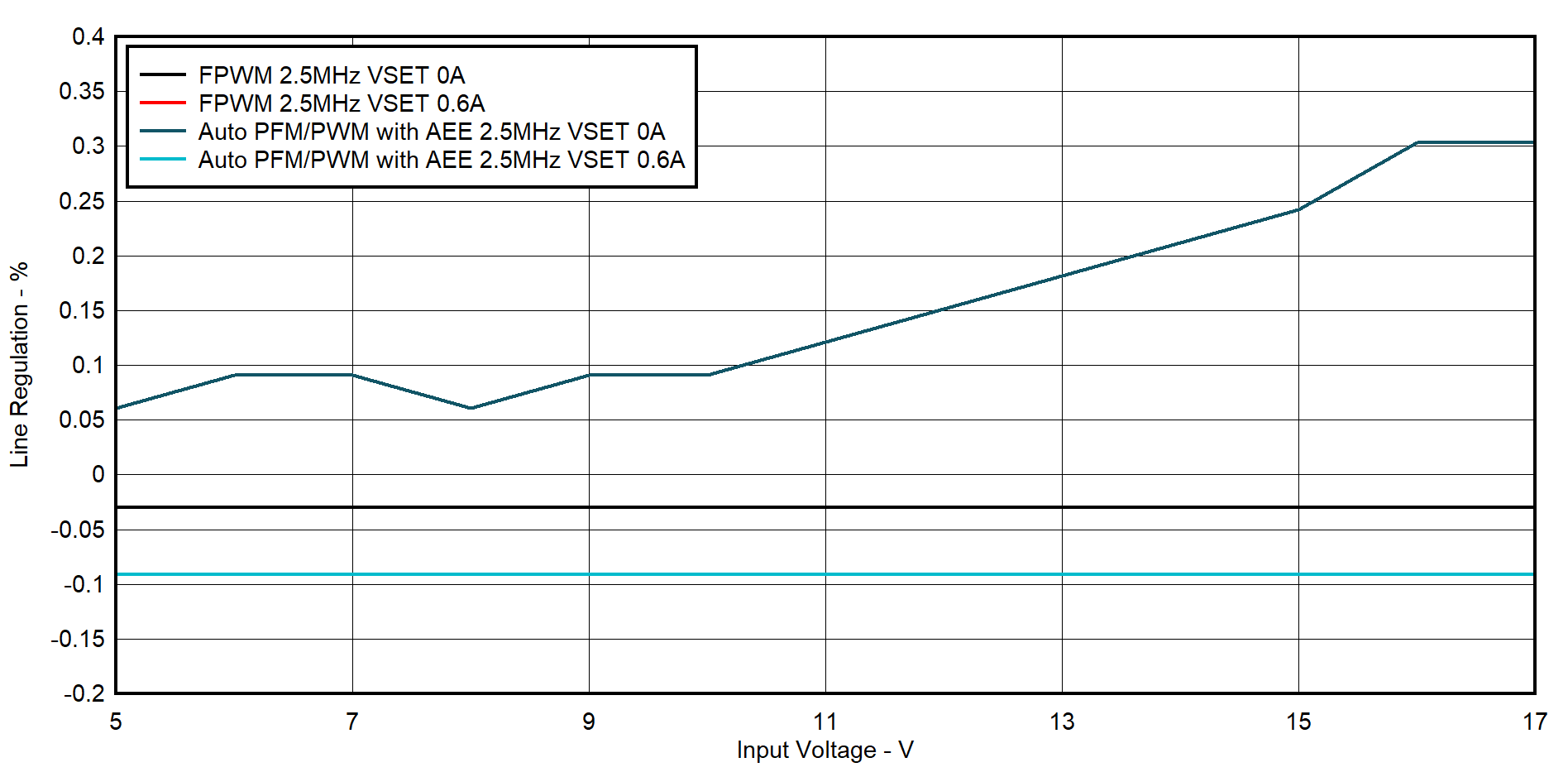

圖 5-3 線路調節（VIN = 5V - 17V，VOUT = 3.3V，IOUT = 0A 和 600mA，FSW = 2.5MHz）

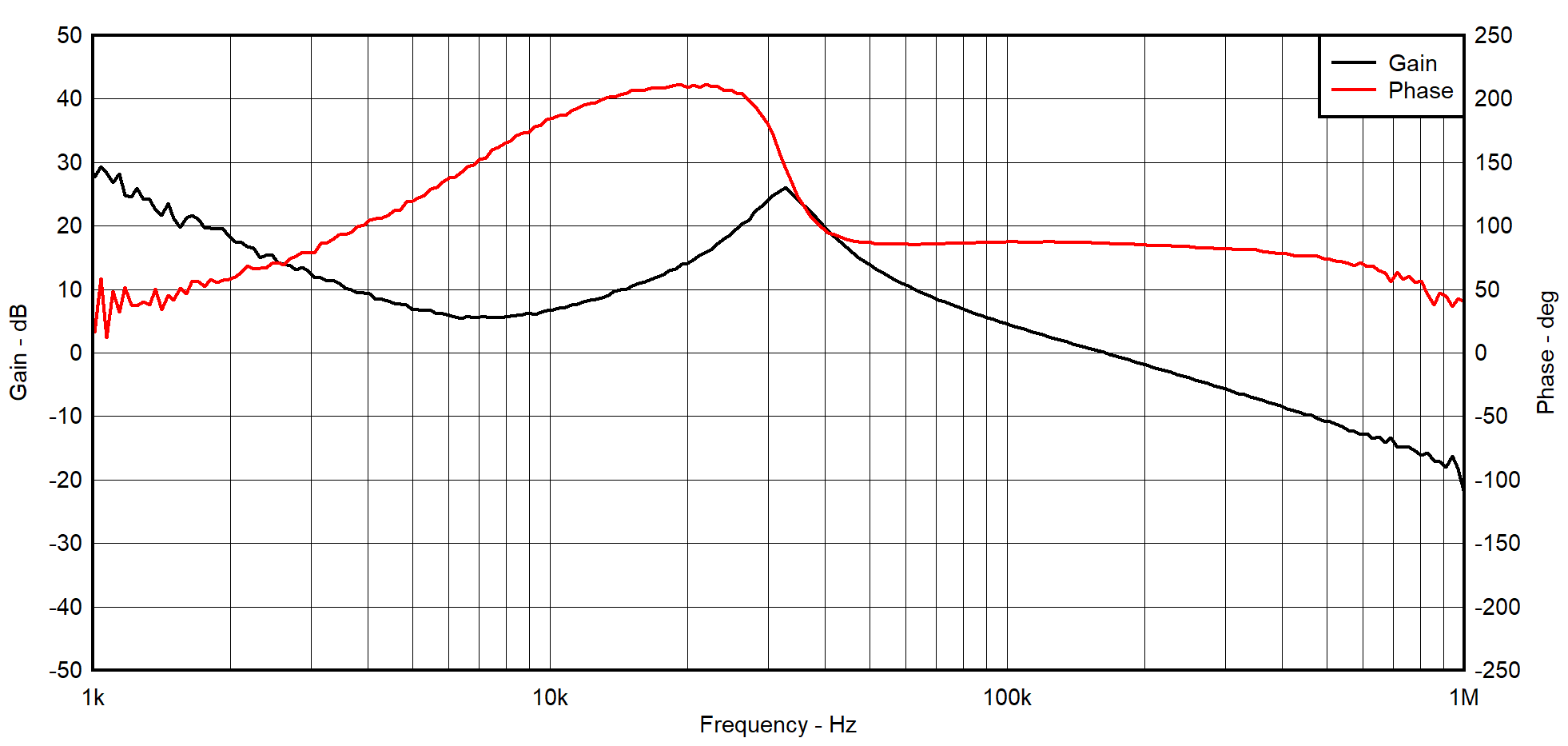

圖 5-4 環路響應，強制 PWM VSET（VIN = 12V，VOUT = 3.3V，IOUT = 600mA）

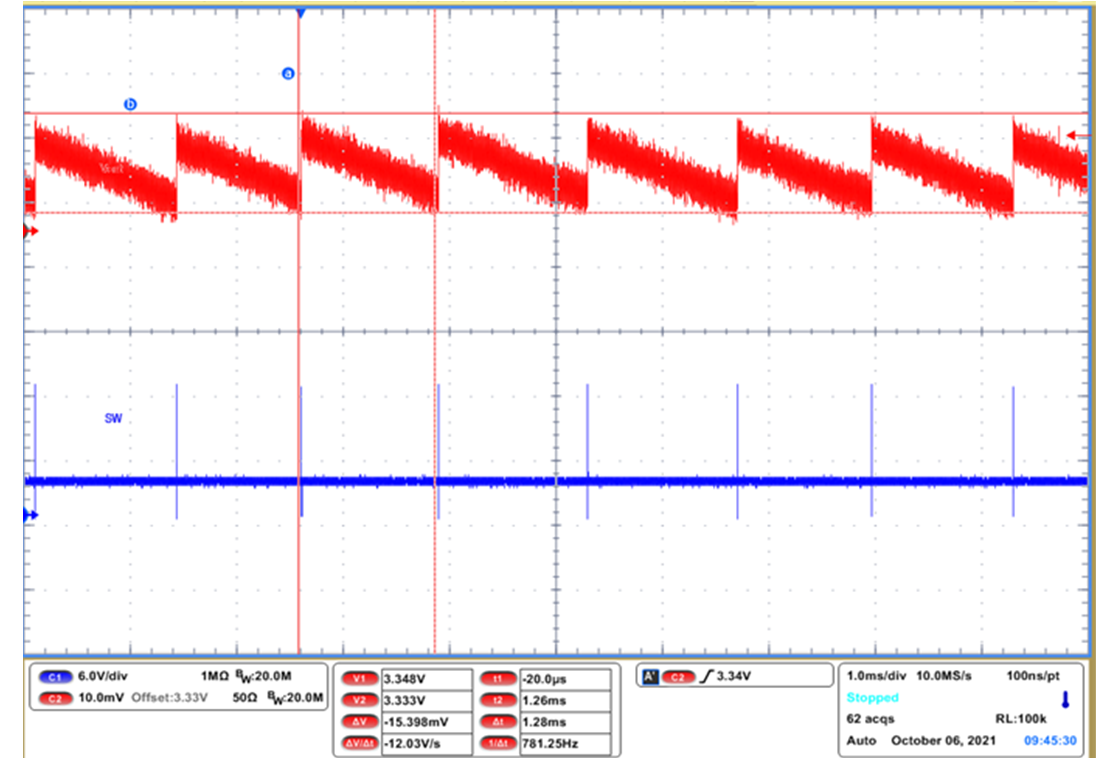

圖 5-5 輸出電壓紋波自動 PFM/PWM（VIN = 12V，VOUT = 3.3V，IOUT = 0A）

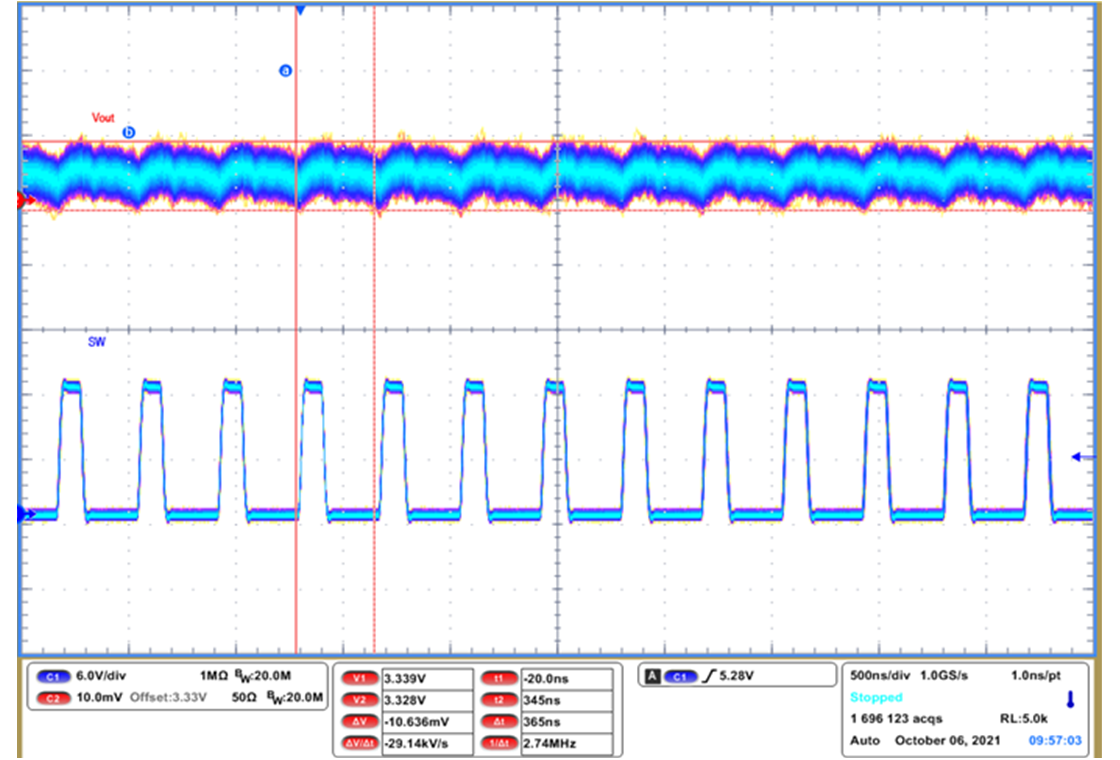

圖 5-6 輸出電壓紋波強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 600mA）

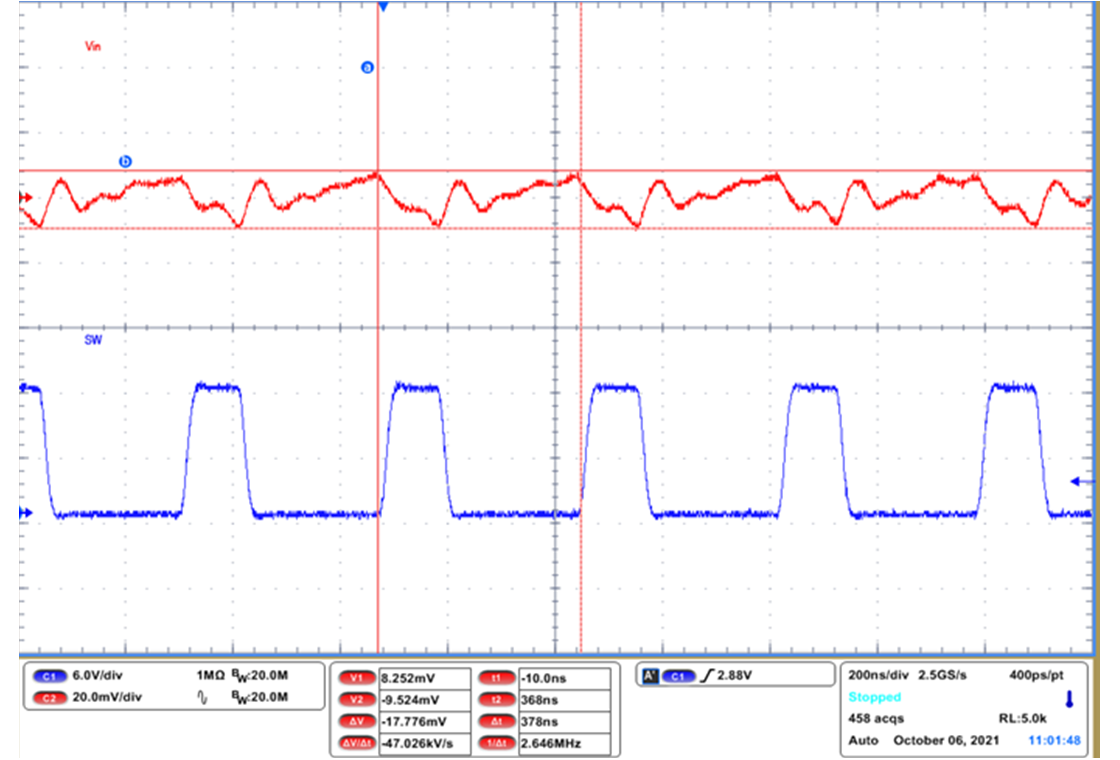

圖 5-7 輸入電壓紋波強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 600mA）

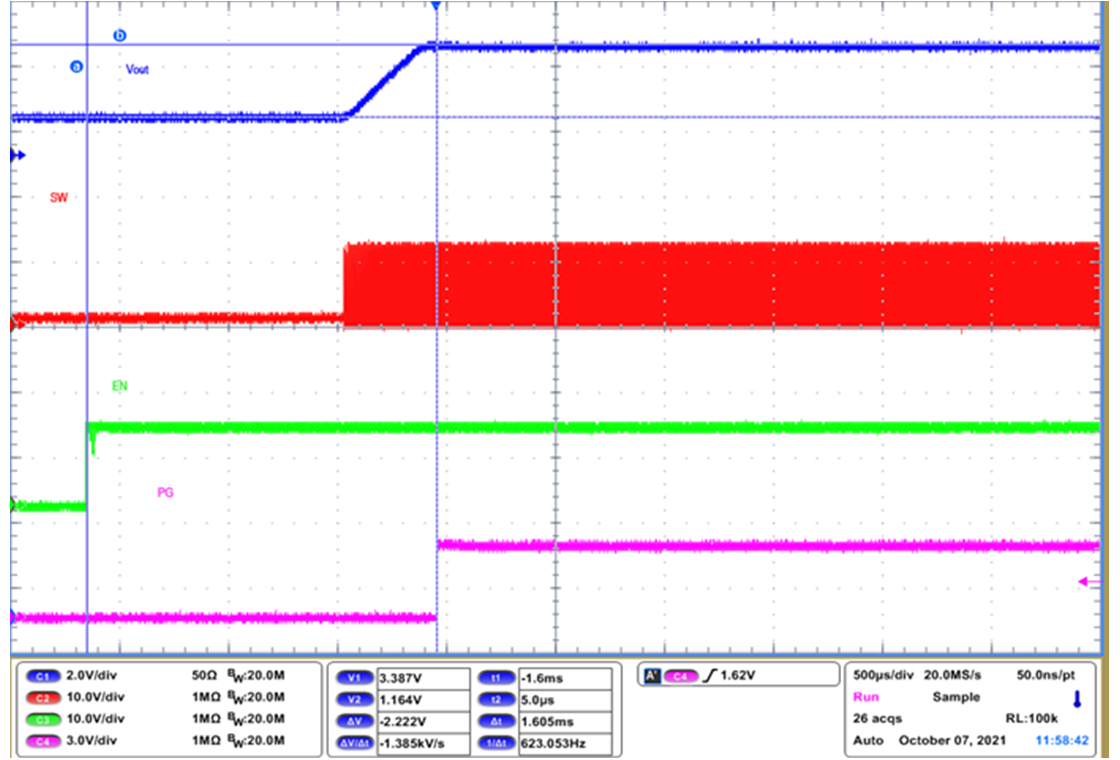

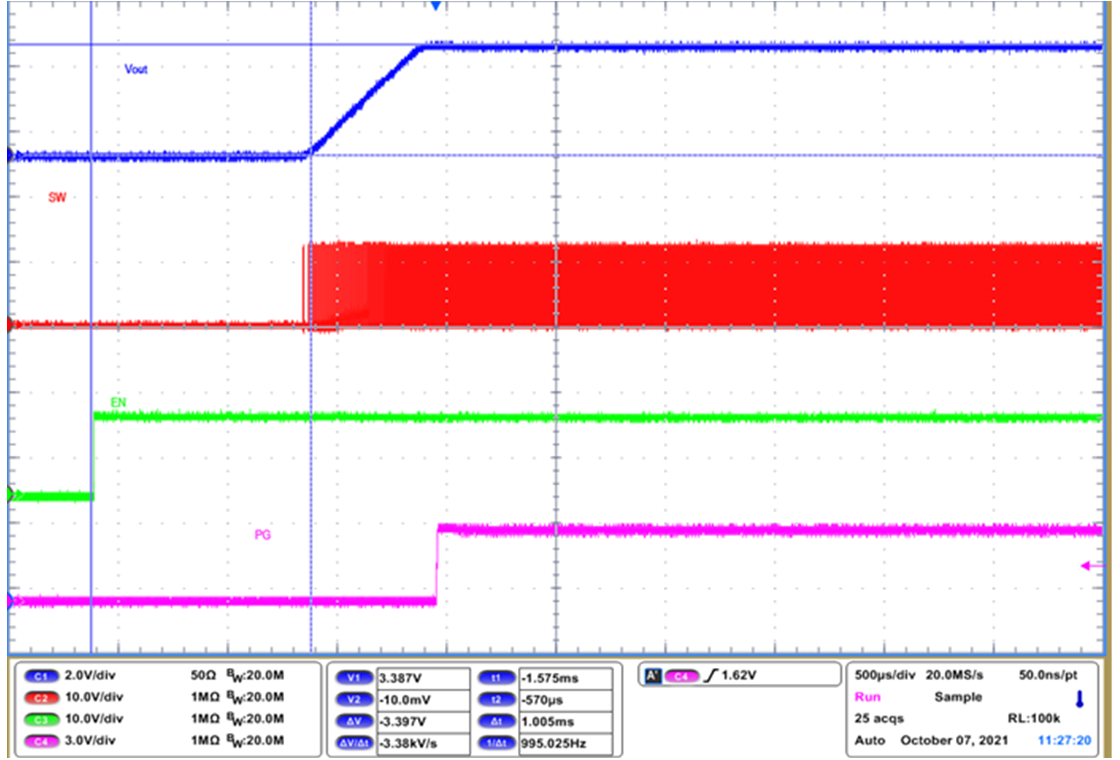

圖 5-8 啟用啟動強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 600mA）

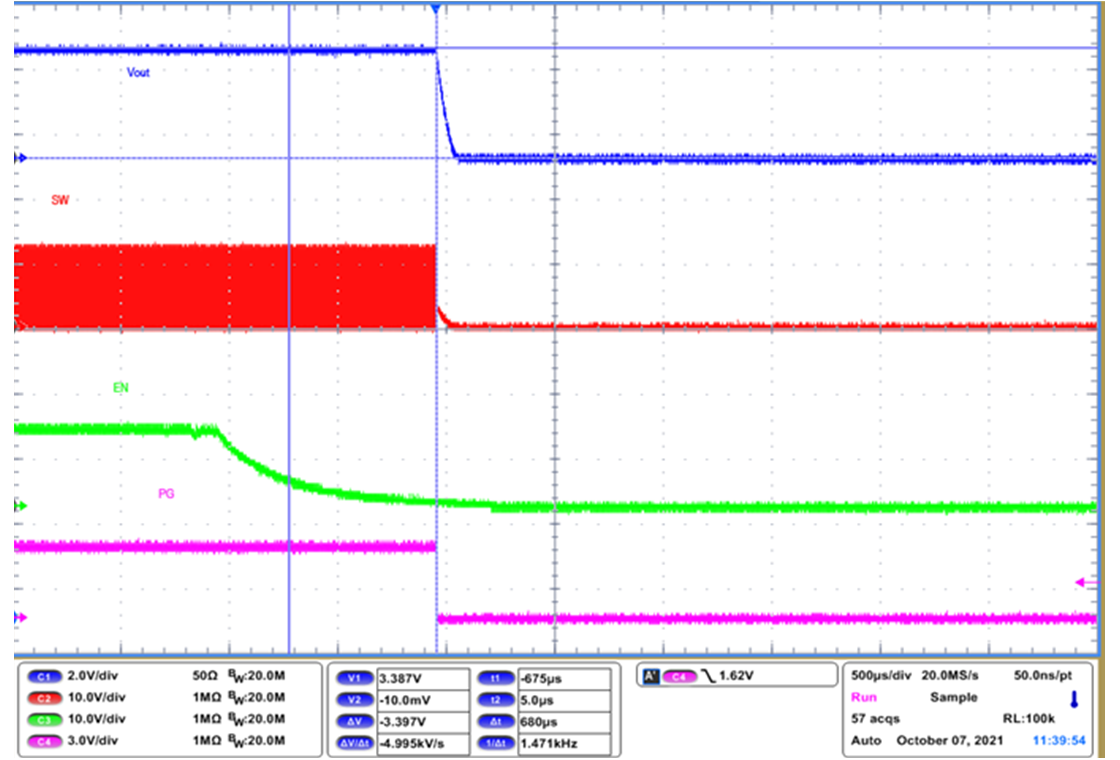

圖 5-9 啟用關斷強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 600mA）
圖 5-10 啟用預偏置啟動強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 0A）

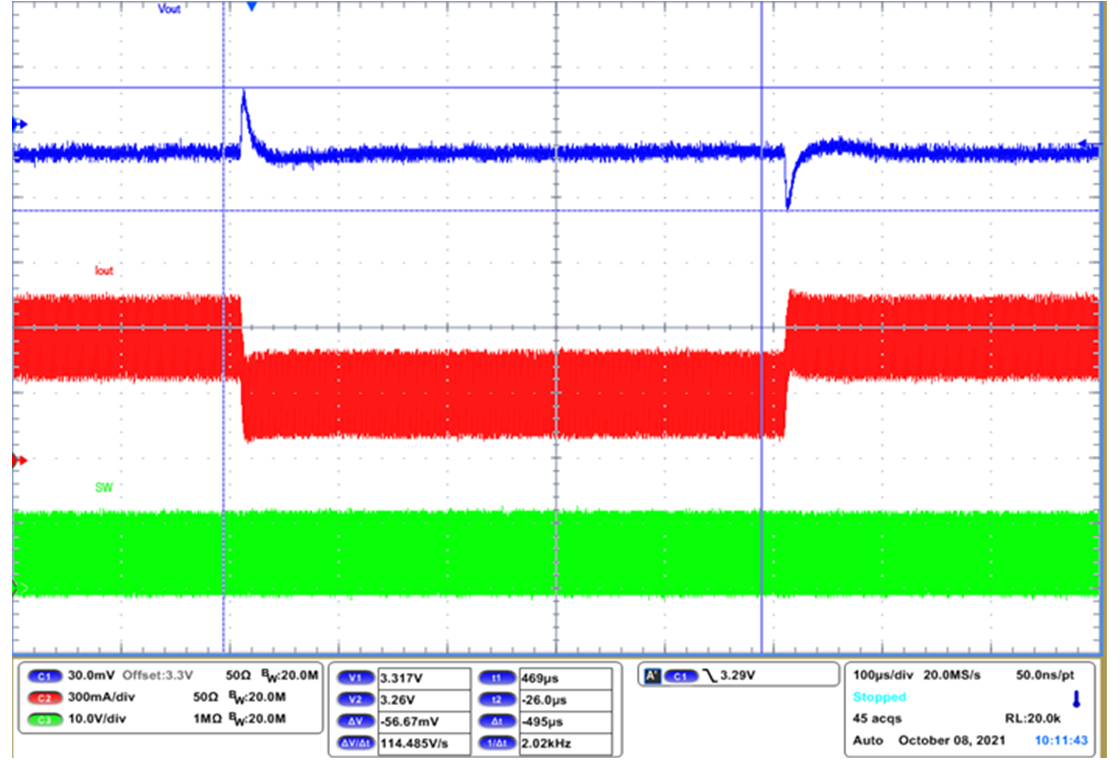

圖 5-11 負載瞬態強制 PWM VSET（VIN = 12V，VOUT = 3.3V，IOUT= 300mA - 600mA，壓擺率 = 1A/μs）

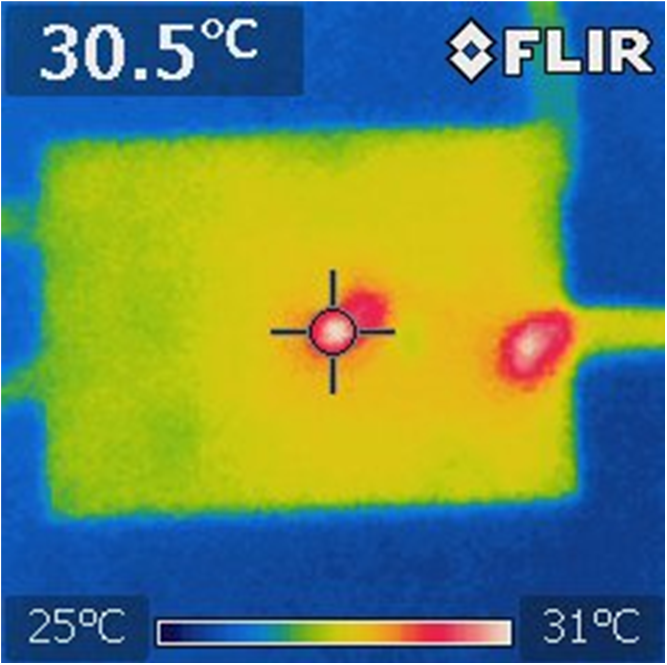

圖 5-12 熱性能強制 PWM（VIN = 12V，VOUT = 3.3V，IOUT = 600mA，FSW = 2.5MHz）
