ZHCUA55 January 2022 TPS629203
5 測試結果
本部分提供了 TPS629203EVM 的測試結果。

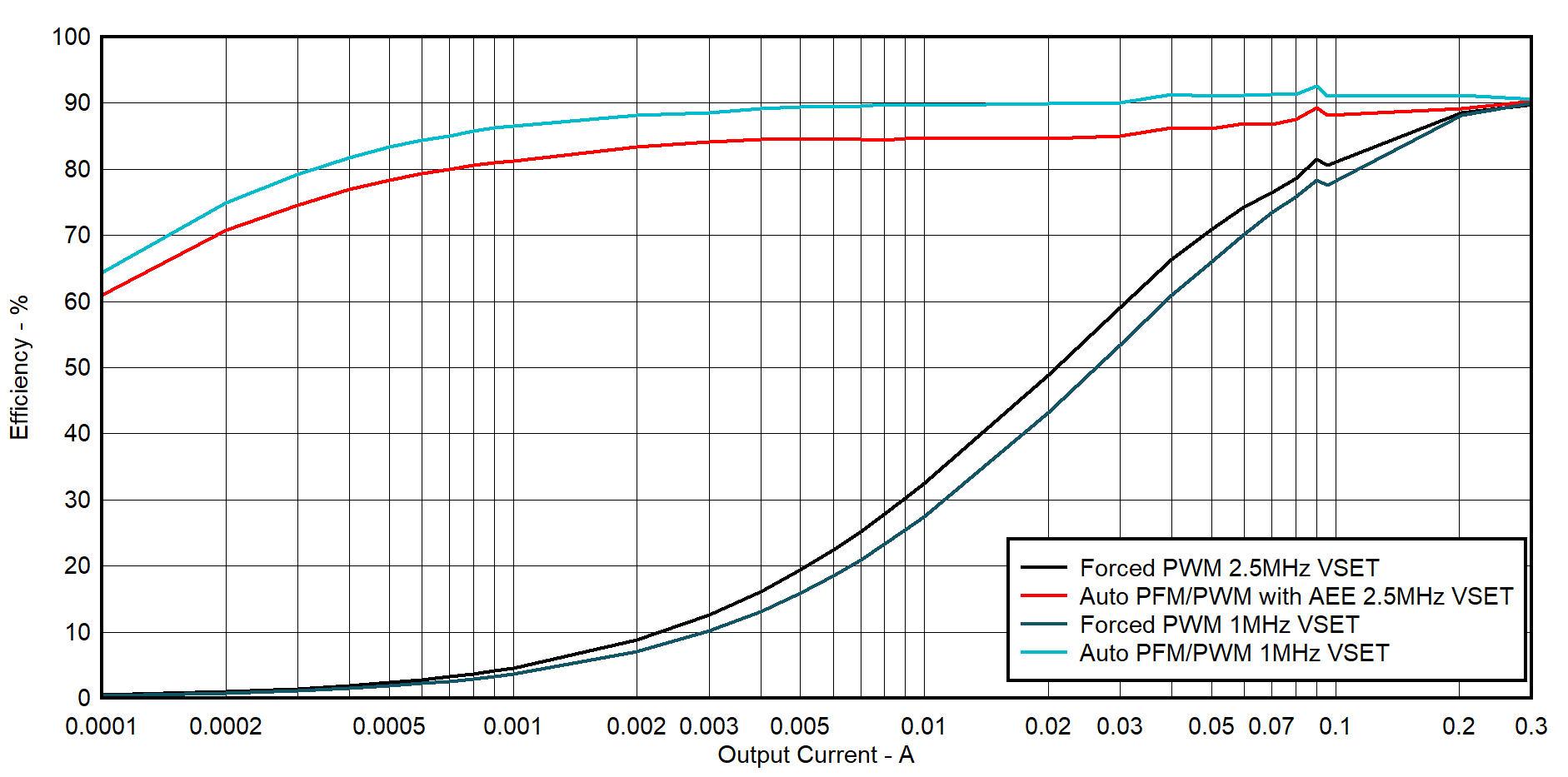

圖 5-1 效率（VIN = 12V，VOUT = 3.3V，F(xiàn)SW = 2.5MHz 和 1MHz）

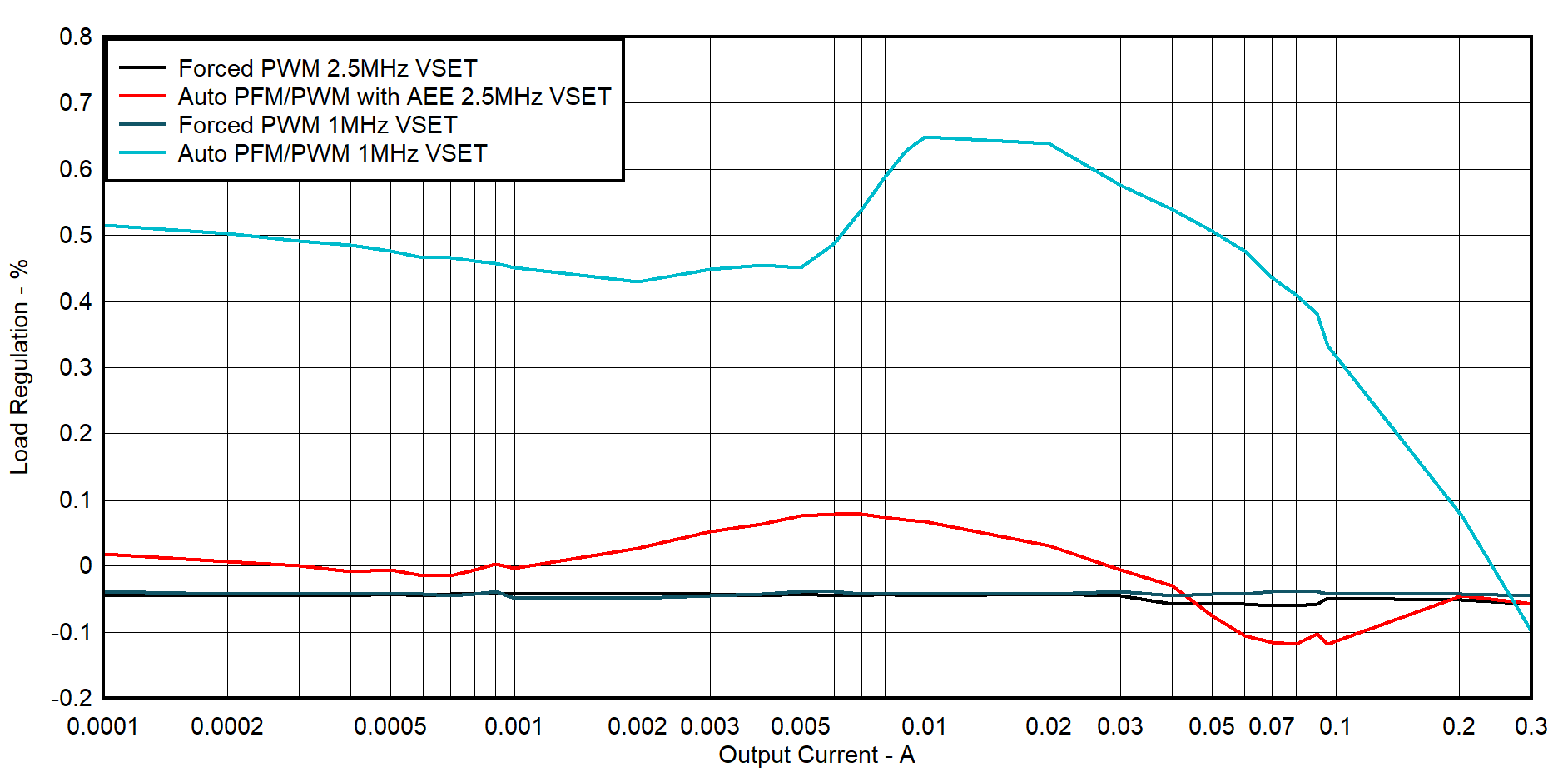

圖 5-2 負載調整率（VIN = 12V，VOUT = 3.3V，F(xiàn)SW = 2.5MHz 和 1MHz）

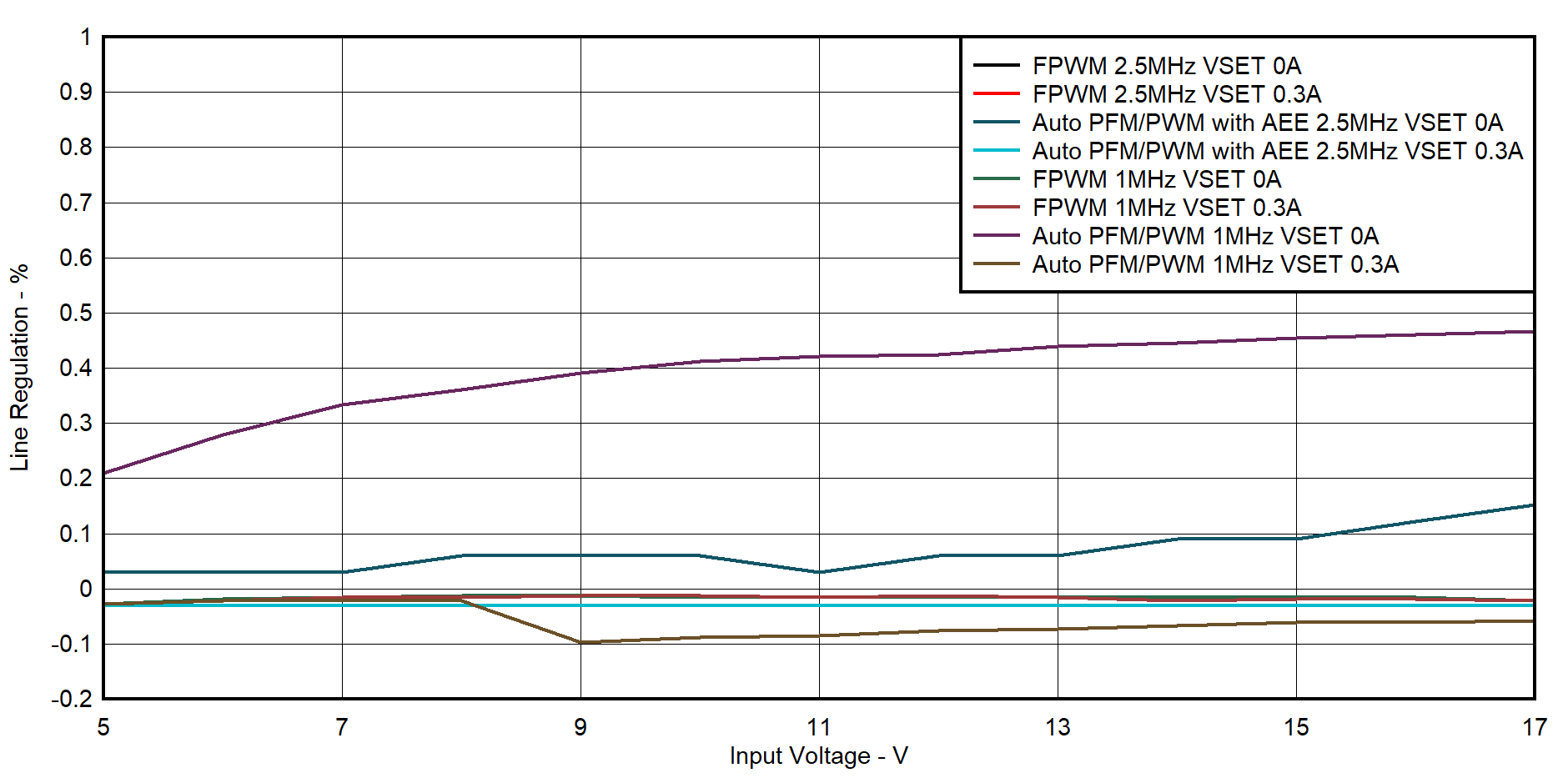

圖 5-3 線性調整率（VIN = 5V - 17V，VOUT = 3.3V，IOUT = 0A 和 300mA，F(xiàn)SW = 2.5MHz 和 1MHz）

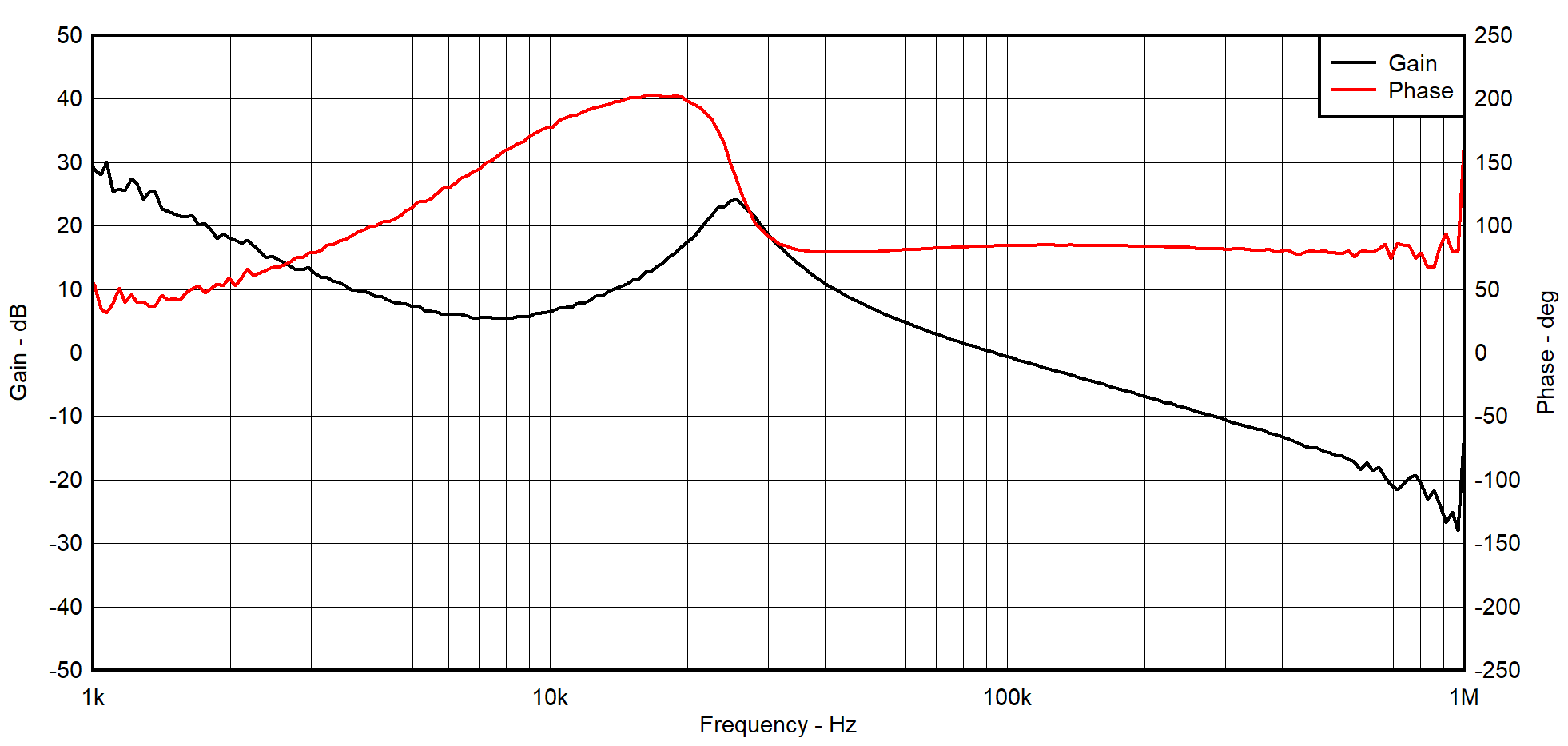

圖 5-4 強制 PWM 模式下采用 VSET 時的環路響應（VIN = 12V，VOUT = 3.3V，IOUT = 300mA）

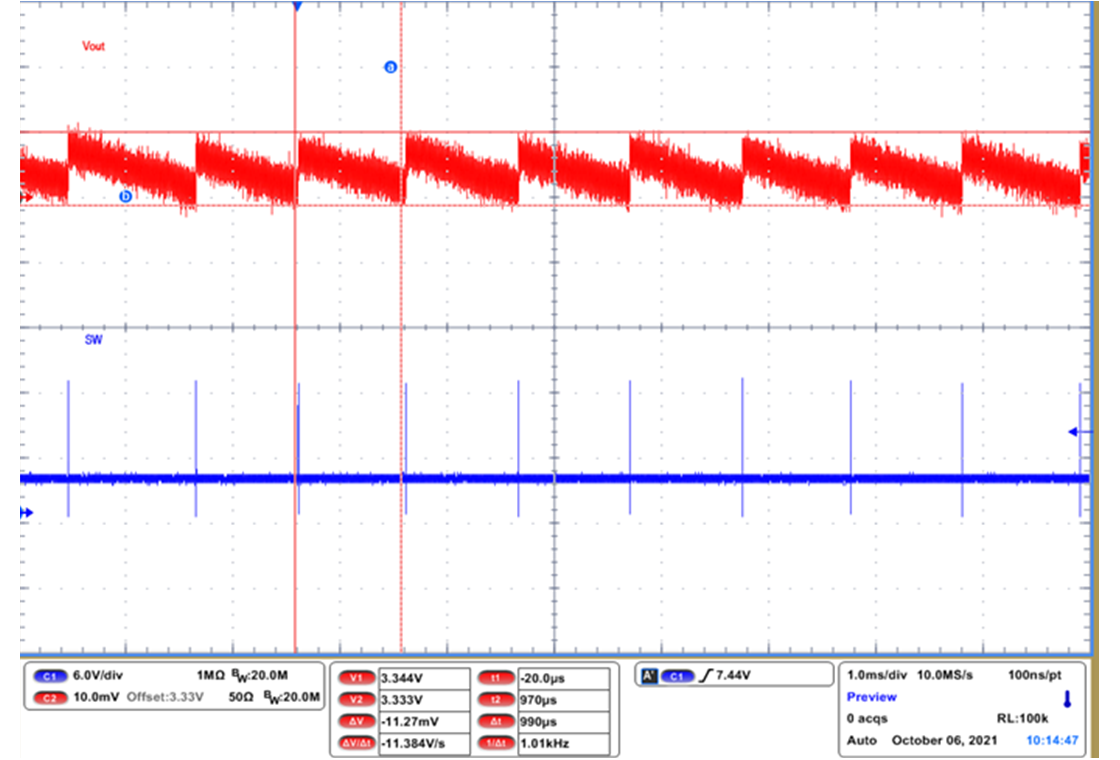

圖 5-5 自動 PFM/PWM 模式下的輸出電壓紋波（VIN = 12V，VOUT = 3.3V，IOUT = 0A）

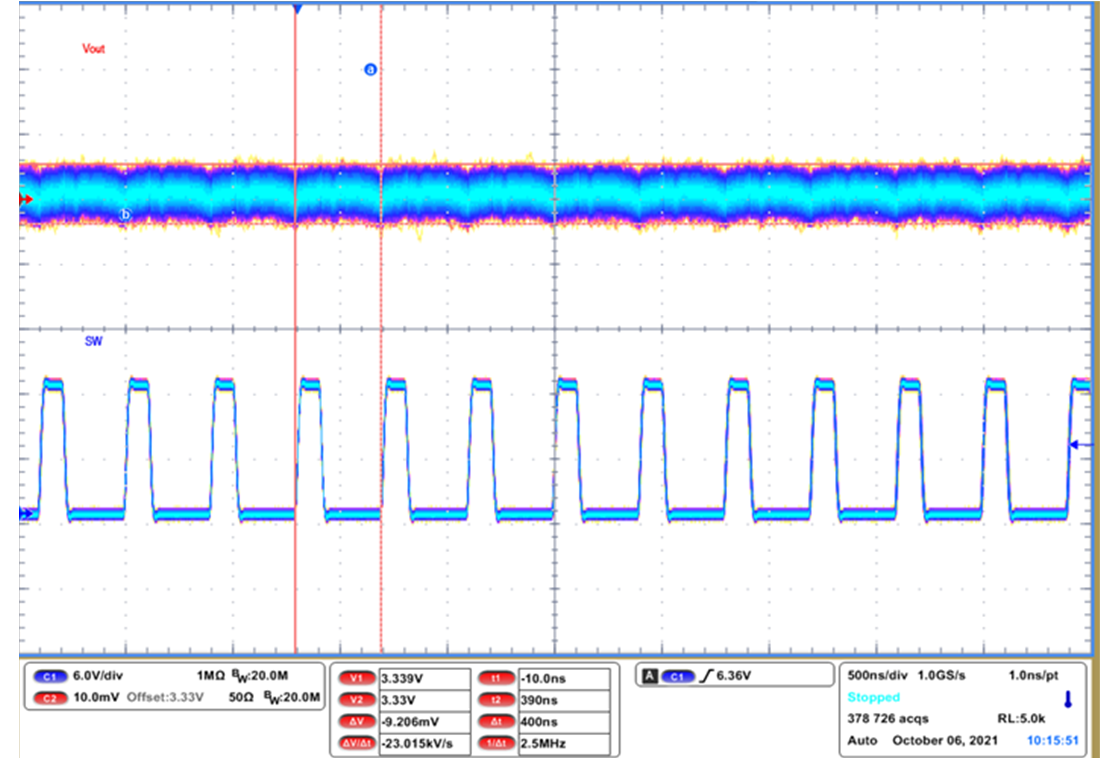

圖 5-6 強制 PWM 模式下的輸出電壓紋波（VIN = 12V，VOUT = 3.3V，IOUT = 300mA）

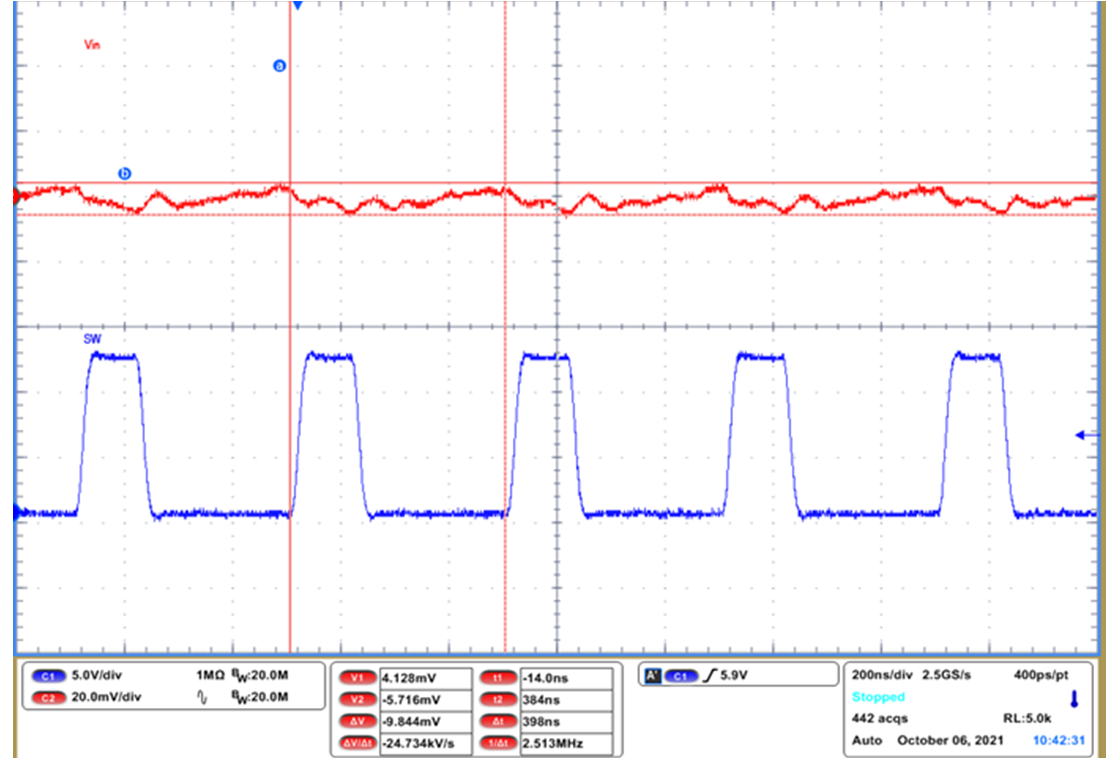

圖 5-7 強制 PWM 模式下的輸入電壓紋波（VIN = 12V，VOUT = 3.3V，IOUT = 300mA）

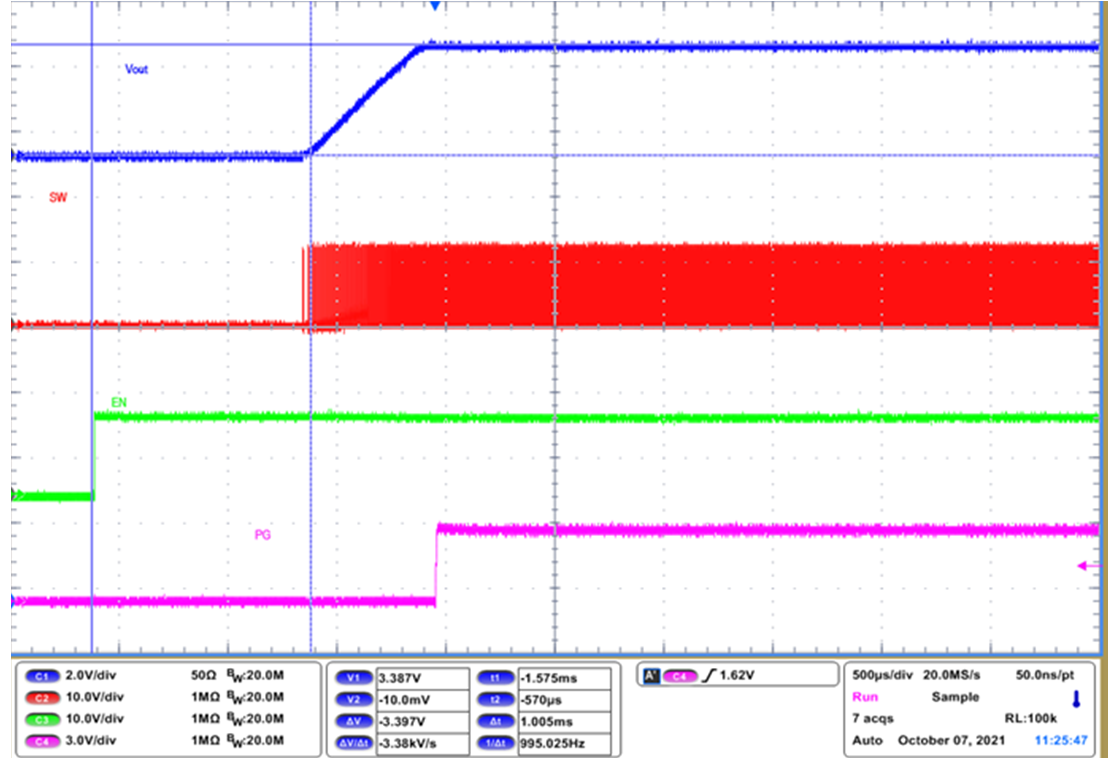

圖 5-8 強制 PWM 模式下使能啟動（VIN = 12V，VOUT = 3.3V，IOUT = 300mA）
圖 5-9 強制 PWM 模式下使能關斷（VIN = 12V，VOUT = 3.3V，IOUT = 300mA）

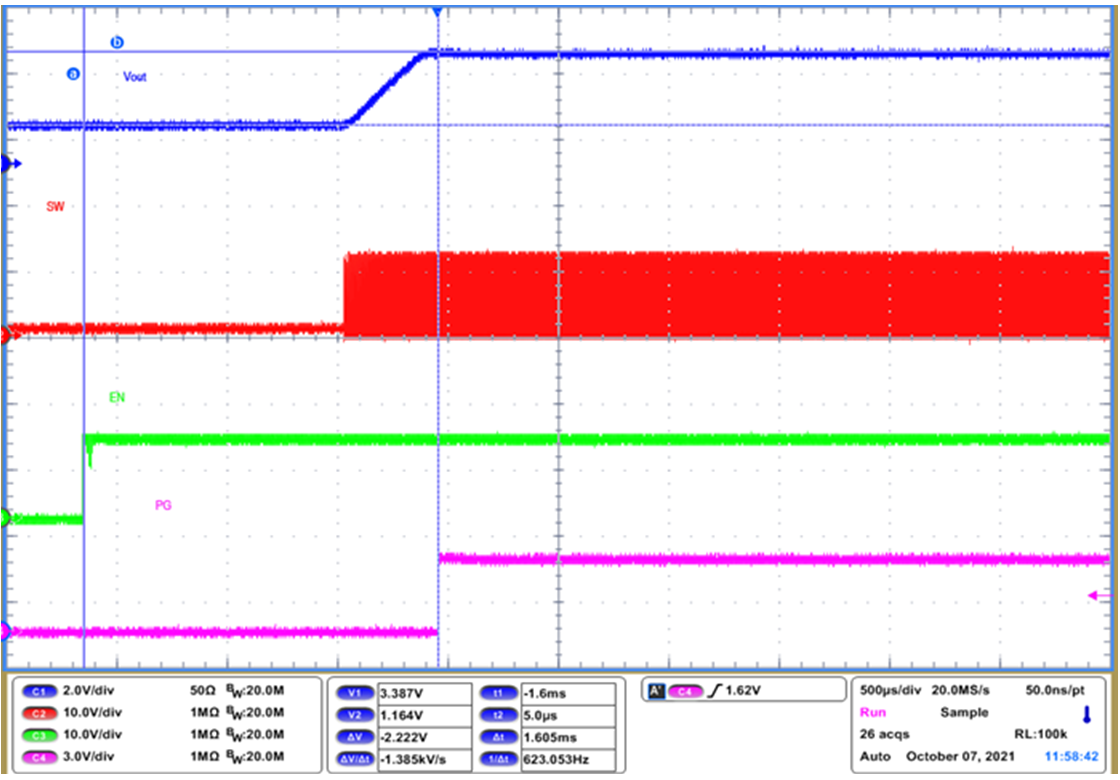

圖 5-10 強制 PWM 模式下使能預偏置啟動（VIN = 12V，VOUT = 3.3V，IOUT = 0A）

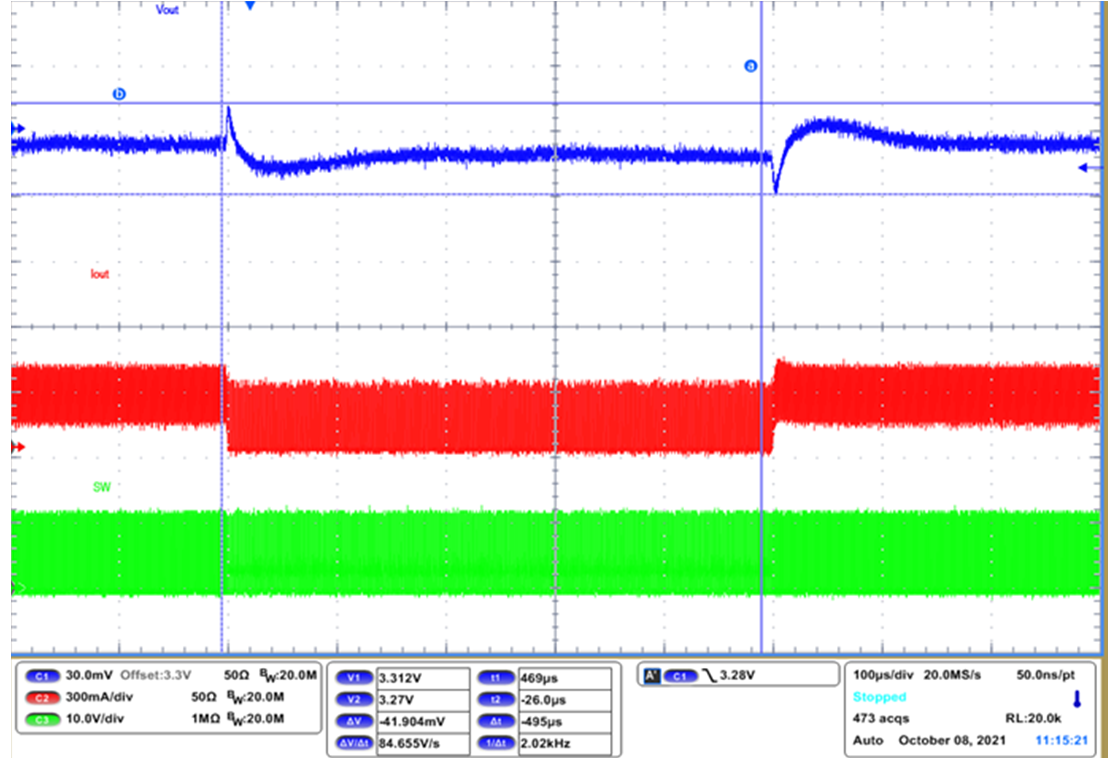

圖 5-11 強制 PWM 模式下采用 VSET 時的負載瞬態（VIN = 12V，VOUT = 3.3V，IOUT= 100mA - 300mA，壓擺率 = 1A/μs）

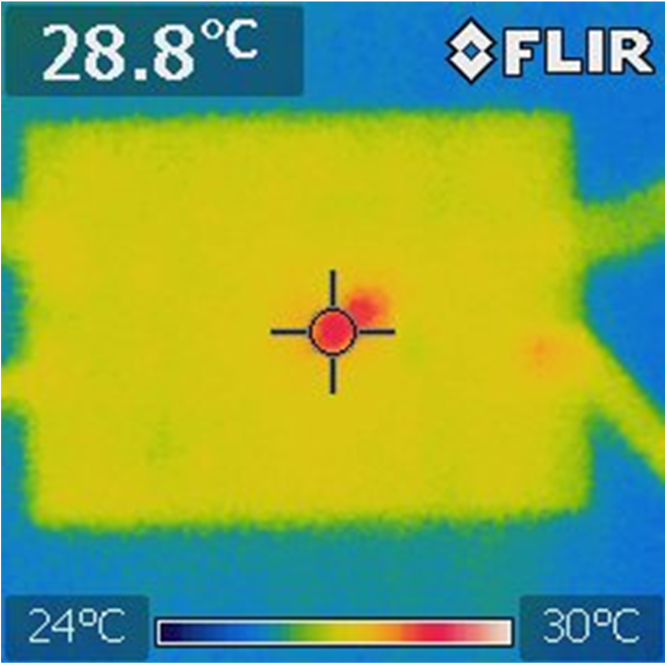

圖 5-12 強制 PWM 模式下的熱性能（VIN = 12V，VOUT = 3.3V，IOUT = 300mA，F(xiàn)SW = 2.5MHz）
