2 入門

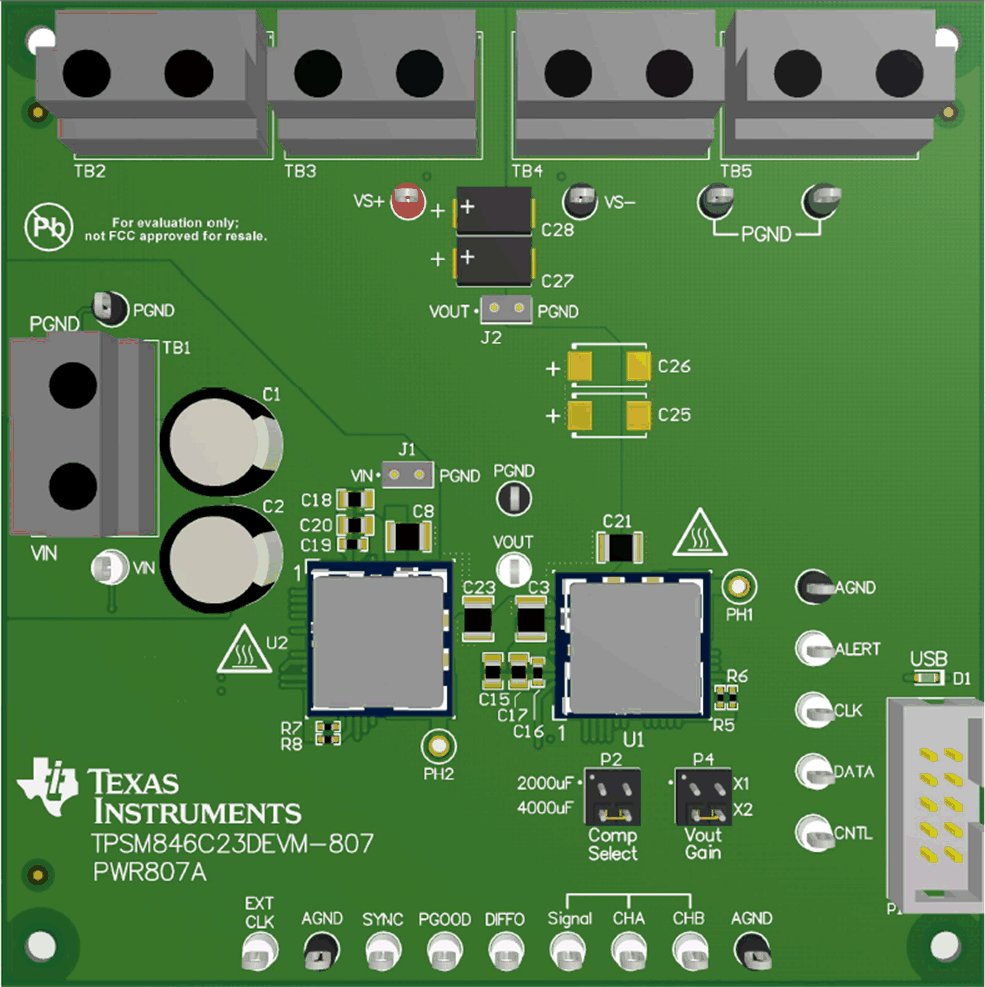

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。極化輸入電源端子塊（TB1）用于連接到主機輸入電源。TB2 和 TB3 允許四個端子用于 VOUT，TB4 和 TB5 允許四個端子用于 PGND 以連接到負載。這些端子塊可接受高達 12 AWG 的導線。

位于輸入端子塊和輸出端子塊附近的 VIN 監測器（VIN 和 PGND）和 VOUT 監測器（VS+ 和 VS–）測試點旨在用作電壓監測點，可以連接電壓表來測量輸入和輸出電壓。請勿將這些 VIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線無法支持高電流。

VIN 范圍（J1）和 VOUT 范圍（J2）測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點適用于配有低電感接地引線（接地彈簧，安裝到桶式示波器探針）的無帽示波器探針。每個測試點的兩個插座的中心間距為 0.1 英寸。示波器探頭尖端應插入標有 VIN 或 VOUT 的插座，示波器探頭接地引線應插入標有 PGND 的插座的孔中。

位于器件正下方的測試點可用于測試器件的特性。對這些測試點進行的任何外部連接都應以位于 EVM 底部的某個 AGND 測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。

提供 PMBus 連接器（P1），以便將 USB 至 GPIO 接口倉體連接到 EVM。USB 至 GPIO 接口倉體將 EVM 連接至計算機 USB 端口，這樣 TI 就能夠“融合”圖形用戶界面（GUI），以與 EVM 通信并對其進行控制。要下載最新的軟件版本，請訪問 http://www.cqwzaes.cn/tool/cn/fusion_digital_power_designer。

ALERT、DATA、CLK 和 CNTL 測試點用于通過 PMBus 監測和控制模塊。有關支持的 PMBus 命令的詳細信息，請參閱“TPS546C23 PG1.0 支持的 PMBus 命令”文檔。

Vout Gain 跳線（P4）用于設置輸出電壓。選擇 X1 可設置 0.35V 至 1.65V 之間的輸出電壓，選擇 X2 可設置 0.70V 至 2V 之間的輸出電壓。默認加載 X1 位置。

Comp Select 跳線（P2）為 V_OUT 總線上的總輸出電容設置適當的頻率補償。EVM 出廠時在電路板上加載了大概 2000μF 的輸出電容。電路板上提供了用于添加另一個 2000μF 輸出電容（C28–C31）的位置。默認跳線加載 2000μF 位置。

當兩個 TPSM846C23 器件并聯時，必須以所需的開關頻率向環路控制器和環路跟隨器的 SYNC 引腳提供 50% 占空比的外部時鐘信號。EVM 上存在一個 500kHz 時鐘，可提供所需的 50% 占空比信號。環路控制器器件（U1）鎖定到時鐘的上升沿，環路跟隨器器件（U2）鎖定到時鐘的下降沿。

電阻器 R5、R6、R7 和 R8 設置模塊的 PMBus 地址?？刂破髂K PMBus 地址是十進制 54（十六進制 36），跟隨器地址是十進制 52（十六進制 34）。
