2 入門

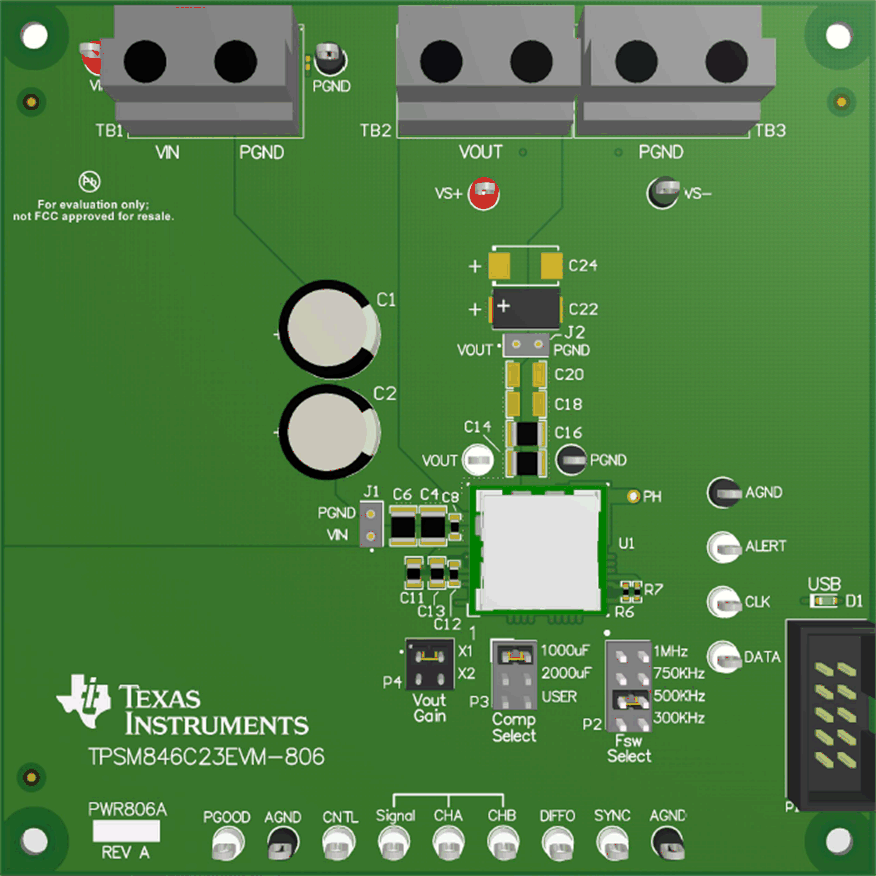

圖 2-1 突出顯示了與 EVM 關聯的用戶接口項目。極化輸入電源端子塊（TB1）用于連接到主機輸入電源。TB2 允許兩個端子用于 VOUT，TB3 允許兩個端子用于 PGND 以連接到負載。這些端子塊可接受高達 10 AWG 的導線。

位于輸入端子塊和輸出端子塊附近的 VIN 監測器（VIN 和 PGND）測試點和 VOUT 監測器（VS+ 和 VS–）測試點意在用作電壓監測點，可以連接電壓表來測量輸入和輸出電壓。請勿將這些 VIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線無法支持高電流。

VIN 范圍（J1）和 VOUT 范圍（J2）測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點適用于配有低電感接地引線（接地彈簧，安裝到桶式示波器探針）的無帽示波器探針。每個測試點的兩個插座的中心間距為 0.1 英寸。示波器探頭尖端應插入標有 VIN 或 VOUT 的插座，示波器接地引線應插入標有 PGND 的插座的孔中。

位于 EVM 底部的測試點可用于測試器件的特性。對這些測試點進行的任何外部連接都應以某個 AGND 測試點為基準。關于各控制測試點的更多信息，請參閱本指南的Topic Link Label3。

提供 PMBus 連接器（P1），以便將 USB 至 GPIO 接口倉體連接到 EVM。USB 至 GPIO 接口倉體將 EVM 連接至計算機 USB 端口，這樣 TI 就能夠“融合”圖形用戶界面（GUI），以與 EVM 通信并對其進行控制。要下載最新的軟件版本，請訪問 http://www.cqwzaes.cn/tool/cn/fusion_digital_power_designer。

ALERT、DATA、CLK 和 CNTL 測試點用于監控 PMBus 信號。請參閱 TPSM846C23 4.5V 至 15V 輸入、0.35V 至 2V 輸出、35A PMBus 電源模塊數據表，了解有關受支持的 PMBus 命令的詳細信息。

PMBus 地址通過電阻器 R6 和 R7 設置。PMBus 地址為 27（十進制），1B（十六進制）。

Vout Gain 跳線（P4）用于設置輸出電壓范圍。選擇 X1 可設置 0.35V 至 1.65V 之間的輸出電壓，選擇 X2 可設置 1.65V 至 2.0V 之間的輸出電壓。默認加載 X1 位置。

Comp Select 跳線（P3）為 V_OUT 總線上的總輸出電容設置適當的頻率補償。EVM 出廠時在電路板上加載了大約 1000μF 的輸出電容。電路板上提供了用于添加額外輸出電容（C18–C21、C24、C25）的位置。在 1000μF 位置加載默認 Comp Select 跳線，這是 1000μF 至 1500μF 輸出電容的正確設置。標有 2000μF 的跳線位置為 1500μF 至 3000μF 的輸出電容選擇補償元件。標有 USER 的跳線位置為 3000μF 至 5000μF 的輸出電容選擇補償元件。有關選擇補償元件的更多信息，請參閱 TPSM846C23 4.5V 至 15V 輸入、0.35V 至 2V 輸出、35A PMBus 電源模塊數據表。

Fsw Select 跳線（P2）用于設置開關頻率。有 300kHz、500kHz、750kHz 和 1MHz 可選。跳線默認加載 500kHz 位置。
