ZHCUA48B March 2013 – January 2022 LMZ31704 , LMZ31707 , LMZ31710
5 性能數據
圖 5-1 至圖 5-8 顯示了 VOUT = 1.8V 和 FSW = 500kHz 的情況下 LMZ31710EVM 的性能。有關 LMZ31707 和 LMZ31704 的數據，請參閱產品數據表。

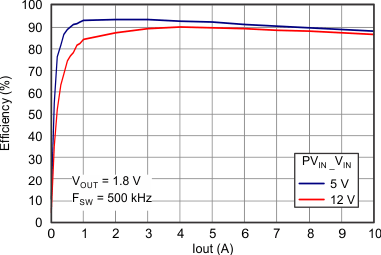

圖 5-1 LMZ31710EVM 效率

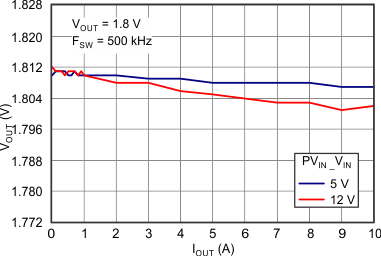

圖 5-3 LMZ31710EVM 負載調整率

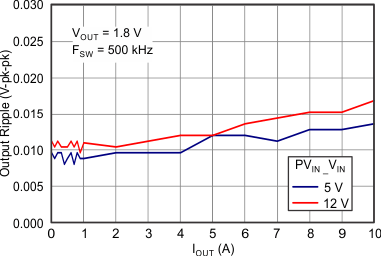

圖 5-5 LMZ31710EVM 輸出波紋

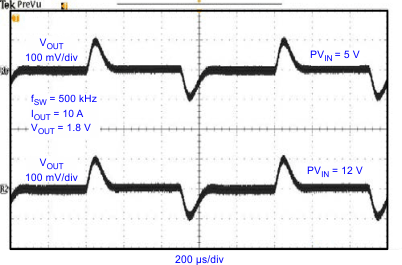

圖 5-7 LMZ31710EVM 瞬態響應波形
圖 5-2 LMZ31710EVM 功率損耗

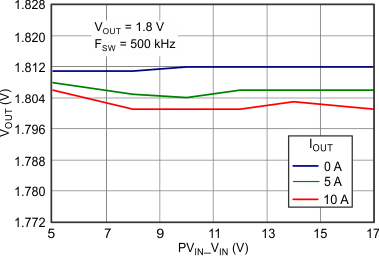

圖 5-4 LMZ31710EVM 線性調整率

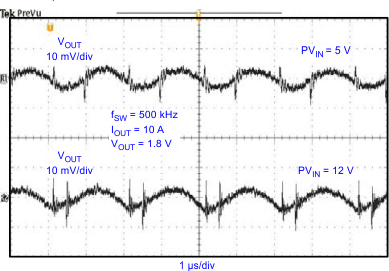

圖 5-6 LMZ31710EVM 輸出紋波波形

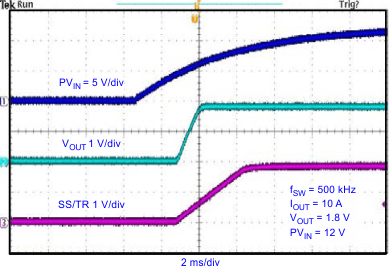

圖 5-8 LMZ31710EVM 啟動波形
