ZHCUA15 April 2022 TCAN1167-Q1
2.1 特性
該 EVM 支持以下特性：
- CAN 總線上的標準和分開端接。
- 用于濾波電容器、共模扼流圈和 TVS 二極管的封裝，使 CAN 總線保免受射頻噪聲和瞬態脈沖影響。
- 帶有 CAN 總線信號、VBAT 和 GND 的 DSUB9 連接器，用于典型的汽車電纜線束連接。
- 用于配置和控制的所有數字信號，輸出到一個接頭以便于訪問。
- 按鈕 WAKE 電路，便于本地喚醒。
- 收發器狀態指示燈 LED，用于監控故障情況。

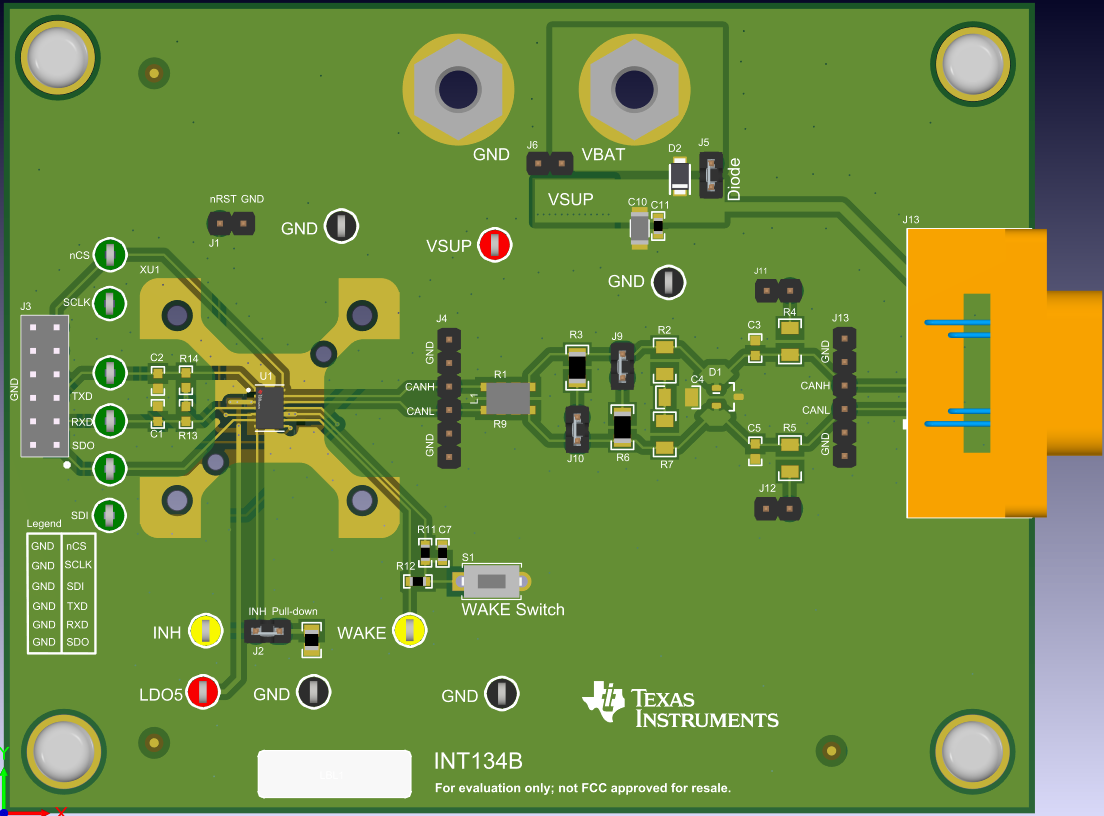

圖 2-1 EVM 照片
