ZHCUA13 May 2022 TCAN1462-Q1
1.2 CAN EVM
CAN EVM 可輕松連接至 CAN 收發器器件的所有必需引腳，而且還具有靈活配置器件引腳和 CAN 總線所需的跳線。對所有需進行評估探測的主要點都提供了測試點（回路），例如 GND、VCC、TXD、RXD、CANH、CANL、引腳 8（模式引腳）或引腳 5（VIO 或 NC）。此 EVM 支持針對 CAN 總線配置的很多選項。它預先配備了兩個由跳線連接到總線上的 120Ω 電阻器：單個電阻器與 EVM 一同用作一個端接線路末端（CAN 定義為用于 120Ω 阻抗雙絞線），或者兩個電阻器并聯用于電氣測量，此并聯的電阻器代表收發器在一個正確端接的網絡中檢測到的 60Ω 負載（也就是說，120Ω 終端電阻器位于此線纜的兩端）。如果應用需要“分裂”終端、用于保護的 TVS 二極管或共模 (CM) 扼流圈， 此 EVM 留出了空間，可以通過由客戶安裝所需的元件來實現這一點。
該 EVM 還能夠通過 J7 和 J8 將 CIA601-4 中定義的 SiC 網絡連接到 CAN 總線。如果將 SIC 網絡連接到 CANH 和 CANL，則可以通過向信號添加更多反射和振鈴來模擬噪聲很大的 CAN 總線。這可用于在噪聲很大的環境中測試收發器的可靠性。

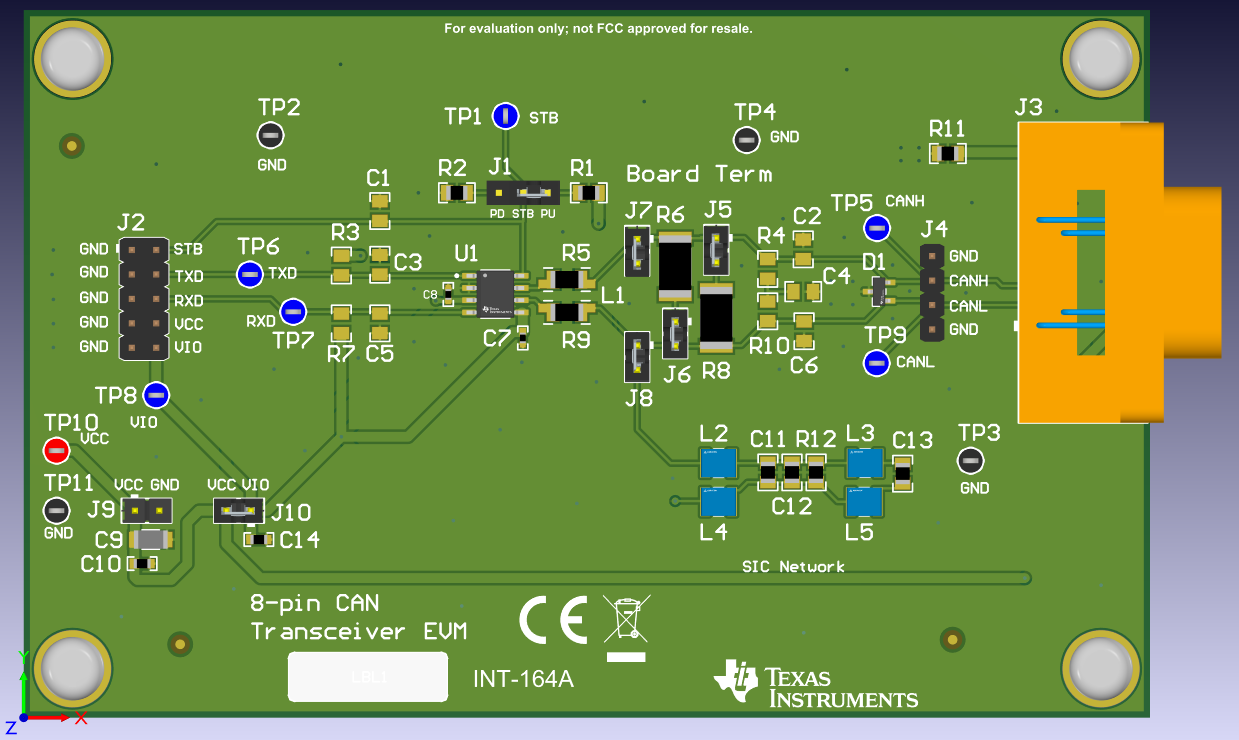

圖 1-1 顯示了 EVM 板圖像。
圖 1-1 EVM PC 電路板
