ZHCU976A January 2022 – December 2022 UCC28781
8.5 主要開關波形和工作模式負載電流
本節以表格形式展示了此設計中各種工作模式下的典型負載電流范圍，其中以 Vin = 250VDC 且 IFL_HI 范圍為例。表 8-3 之后顯示了表格中所示各個工作模式下的典型波形。與負載增加時相比，當負載減小時，模式間的遲滯會導致不同模式的電流范圍存在差異。
- AAM：自適應幅度調制
- ABM：自適應突發模式
- LPM：低功率模式
- SBP1：第一待機功耗模式
- SBP2：第二待機功耗模式
表 8-3 IFL_HI 范圍內 250VDC 輸入/輸出條件下的工作模式與負載電流
| 模式： | AAM | ABM | LPM | SBP1 | SBP2 |
|---|---|---|---|---|---|
| 典型負載電流（減少） | 4.0 A 至 1.3 A | 1.3 A 至 0.41 A | 0.41 A 至 0.22 A | 0.22 A 至 0.09 A | 0.09 A 至 0 A |
| 典型負載電流（增加） | 1.8 A 至 4.0 A | 0.53 A 至 1.8 A | 0.23 A 至 0.53 A | 0.14 A 至 0.23 A | 0 A 至 0.14 A |
| 突發頻率，fBUR（每次突發的脈沖數） | 不適用 | > 25kHz （9 至 2 個脈沖） |
約 25kHz （2 個脈沖） |
8.5kHz 至 25kHz （2 個脈沖） |
< 8.5kHz （2 個脈沖） |
在以下波形中，Ch4（綠色）= 1A/div 條件下的變壓器初級繞組電流，Ch2（藍色）= SR-Mosfet 在 20V/div（交流耦合）條件下的 VDS。

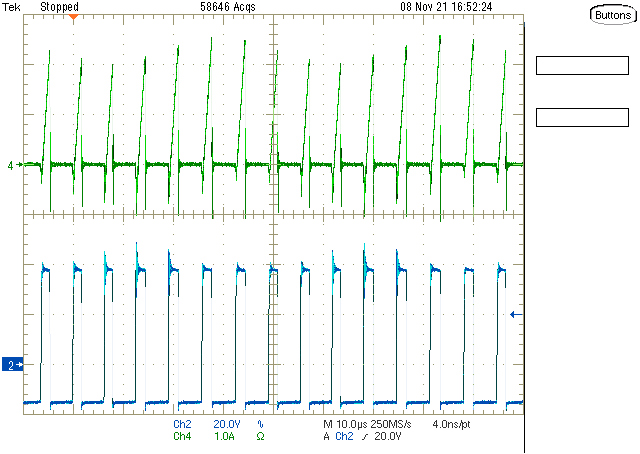

圖 8-8 AAM 工作模式下的典型波形（掃描 = 10μs/div）

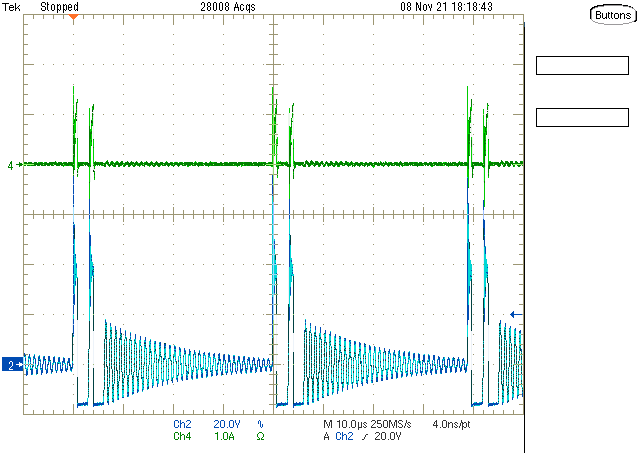

圖 8-10 LPM 工作模式下的典型波形（掃描 = 10μs/div）

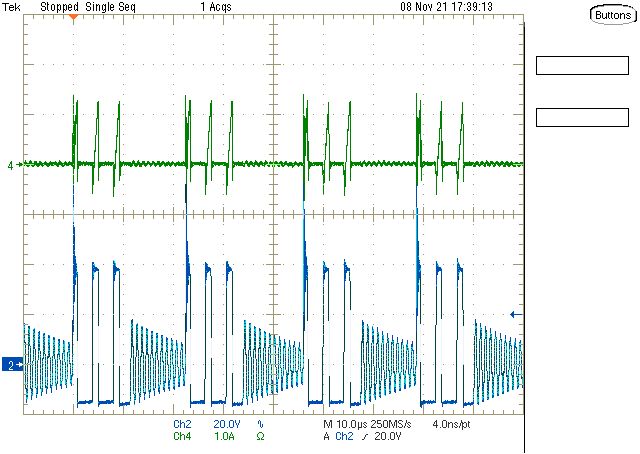

圖 8-9 ABM 工作模式下的典型波形（掃描 = 10μs/div）

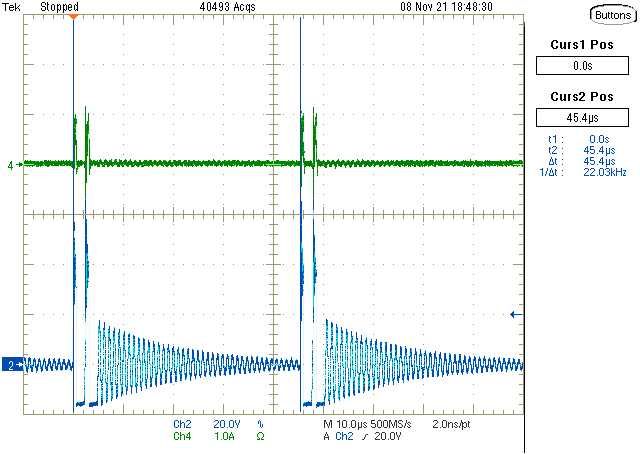

圖 8-11 SBP1 工作模式下的典型波形（掃描 = 10μs/div）

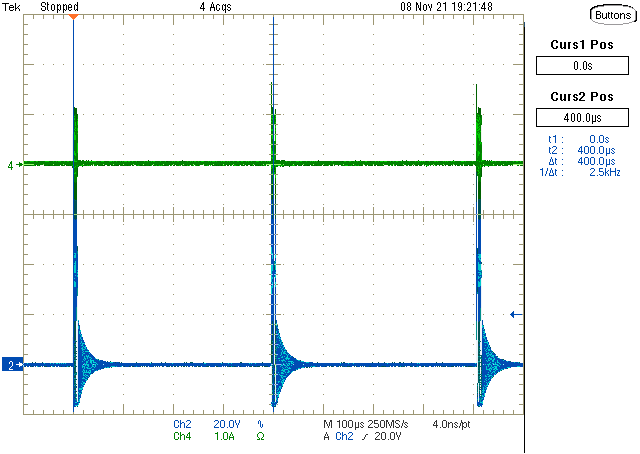

圖 8-12 SBP2 工作模式下的典型波形（掃描 = 100μs/div）

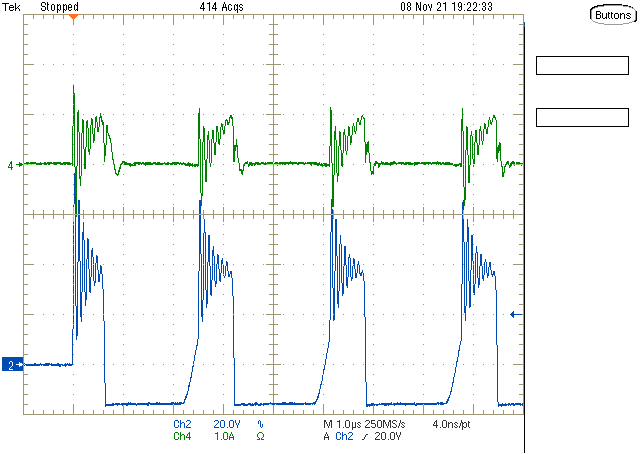

圖 8-13 SBP2 工作模式下的典型波形，突發詳細信息（掃描 = 1μs/div）
