ZHCU969 March 2022
2.2.2 板載麥克風配置
ADCx120Q1EVM-PDK 配備了 2 個板載麥克風：1 個 ICS-40740 模擬麥克風和 1 個 T5818 數字麥克風。使用表 2-1 和圖 2-9 中所示的跳線設置，可以通過板載分流器將 ICS-40740 連接到 IN1，將 T5818 連接到 IN2。MICBIAS 用于為 ICS-40740 供電，因此接頭 J8 必須設置為 MICBIAS。在板載麥克風使用過程中，為了保持麥克風的性能，不得以任何方式連接 J2 或 J3。PCMD3140Q1EVM-PDK 僅包括 T5818 數字麥克風，但表 2-1 和圖 2-9 中的相同腳本可用于配置此麥克風。
表 2-1 板載麥克風跳線配置
| 跳線 | 設置 |
|---|---|
| J13 | 短路 |
| J16 | 短路 |
| J17 | 短路 |
| J12 | 短路 |
| J15 | 短路 |
| J19 | 短路 |
| J4 | 開路 |
| J5 | 開路 |
| J6 | 開路 |
| J7 | 開路 |
| J8 | 引腳 1-2；MICBIAS |
| J9 | 開路（如果使用 3.3V AVDD） 短路（如果使用 1.8V AVDD） |
| J10 | 開路 |
| J11 | 引腳 1-2：AVDD = 3.3V 引腳 2-3：AVDD = 1/8V |
| J14 | 短路 |

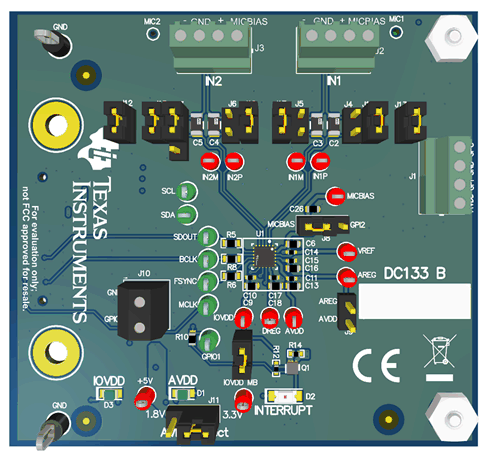

圖 2-9 板載麥克風跳線若要為這兩個板載麥克風配置 ADC，請使用 PPC3 GUI 中的板載麥克風預設，或在 I2C 主應用程序中復制并粘貼以下腳本：
#####On-Board MIC Config######
w 9c 02 81 #Wake up device and enable AREG
w 9c 01 01 #Software Reset
d 100 #Wait 100ms
w 9c 00 00 #Set page 0
w 9c 02 81 #Wake up device and enable AREG
d 10 #wait 10 ms
w 9c 0d 01 #Set Ch-3 data to ASI left slot 1
w 9c 22 41 #Set IN2M_GPO1 to PDCMLK output (Default 3.072MHz)
w 9c 2b 50 #Set IN2P_GPI1 to PDMDIN2 for channel 3 and 4
w 9c 73 A0 #Enable input Ch-1 and Ch-3
w 9c 74 A0 # Enable ASI Output Ch-1 and Ch-3 slots
w 9c 75 E0 # Power-up ADC, MICBIAS and PLL
