使用 GUI 上的 DAC 配置頁面配置 EVM 上的 DAC。使用 EVM 配置 DAC 時，請確保將 EVM 配置為使用 DAC 設置 B_OP（請參閱Topic Link Label4.1.1）。若要轉到 GUI 上的 DAC 配置頁面，請點擊 DAC 配置圖標 。圖 5-10 展示了 DAC 配置頁面。

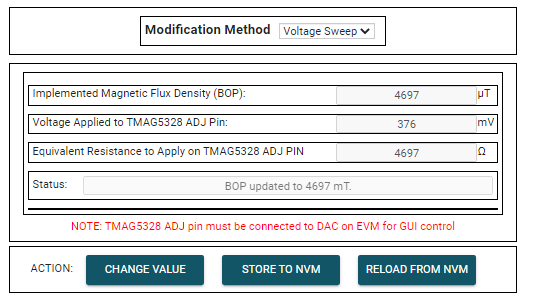

圖 5-10 TMAG5328 GUI DAC 配置頁面.

• Modification Method（修改方法）下拉框：點擊 CHANGE VALUE（更改值）按鈕后，此下拉框選擇用于設置 DAC 電壓的方法。此下拉框中提供了四種修改方法：

  • Voltage sweep下拉框選項：此方法會掃描 DAC 輸出電壓，以確定感應磁通密度，然后將 B_OP 設為這個感應到的磁通密度。電壓掃描操作需要 20 秒來完成。在此期間，將顯示圖 5-11 的屏幕。20 秒后，圖 5-11 中的屏幕應消失，狀態文本框?qū)@示以下內容之一：

    • 如果操作成功：“BOP updated to”后跟感應到的磁通密度值（請參見圖 5-10）。

    • 如果操作成功，但感應到的磁通密度大于器件支持的 15mT B_OP 最大值：“Magnetic Flux Density > 15 mT device maximum Bop.”

    • 如果操作成功，但感應到的磁通密度小于器件支持的 2mT B_OP 最小值：“Magnetic Flux Density < 2 mT device minimum Bop.”

    • 如果操作不成功：“Sweep started.Next update in 20 seconds”

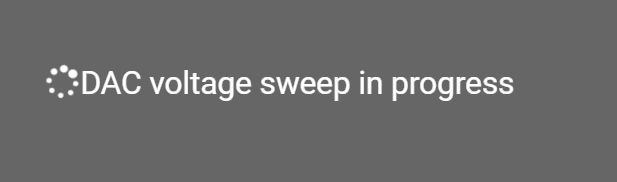

      圖 5-11 “正在進行 DAC 掃描”屏幕.

  • Manual B 下拉框選項：用戶可在“Implemented Magnetic Flux Density (BOP)”文本框中輸入磁通密度。點擊 CHANGE VALUE（更改值）按鈕時，DAC 配置為輸出所需電壓，以生成在“Implemented Magnetic Flux Density (BOP)”文本框中輸入的 B_OP。

  • Manual V 下拉框選項：用戶可在“Voltage Applied to TMAG5328 ADJ Pin”文本框中輸入 DAC 輸出電壓。點擊 CHANGE VALUE（更改值）按鈕時，DAC 的輸出電壓設為在“Voltage Applied to TMAG5328 ADJ Pin”文本框中輸入的輸出電壓。

  • Manual R 下拉框選項：此設置施加的等效 DAC 電壓與“Equivalent Resistance to Apply on TMAG5328 ADJ Pin”文本框中輸入的電阻將產生相同的 B_OP，以此來模擬在 ADJ 引腳上放置電阻器。在此文本框中輸入的任何電阻器在點擊 CHANGE VALUE（更改值）按鈕前不會編程到 DAC。

• 文本框

  • Implemented Magnetic Flux Density (BOP) 文本框：根據 DAC 設置顯示 TMAG5328 B_OP 值。如果在“Modification Method”（修改方法）下拉框中選擇了“Manual B”選項，此文本框還可用于輸入要改為的理想 B_OP。

  • Voltage Applied to TMAG5328 ADJ Pin 文本框：顯示 DAC 輸出電壓。如果在“Modification Method”（修改方法）下拉框中選擇了“Manual V”選項，此文本框還可用于輸入要改為的理想 DAC 輸出電壓。

  • Equivalent Resistance to Apply on TMAG5328 ADJ Pin 文本框：顯示可施加于 ADJ 引腳的電阻器，以生成當前設置的 DAC 輸出電壓生成的 B_OP。如果在“Modification Method”（修改方法）下拉框中選擇了“Manual R”選項，此文本框還可用于輸入要改為的理想等效電阻值。

  • Status 文本框：顯示與按下不同操作按鈕相關的狀態。

• 操作按鈕

  • CHANGE VALUE（更改值）按鈕：點擊此按鈕時，DAC 輸出電壓將根據“Modification Method”（修改方法）下拉框中選擇的選項更改。

  • STORE TO NVM（存儲到 NVM）按鈕：按下此按鈕可將當前 DAC 輸出電壓存儲到非易失性存儲器中。如果 EVM 下電上電，DAC 將自動設置為非易失性存儲器中存儲的輸出電壓，無需微控制器在 DAC 上執行任何重新配置的步驟。因此，下電上電后 B_OP 也會保留。

  • RELOAD FROM NVM（從 NVM 重新加載）按鈕：將當前 DAC 輸出電壓設為存儲在非易失性存儲器中的 DAC 輸出電壓。
