ZHCU968A December 2021 – March 2022 TMAG5328
TMAG5328EVM 套件中包含一個 3D 打印的迎面線性位移模塊(具有一個嵌入式磁體)。連接 TMAG5328EVM 后,該模塊會產生一個 TMAG5328 可感應到的磁場。該模塊包含兩個部分:螺釘和基座。基座與 EVM 相連,而螺釘置于基座內部。一個磁體嵌入螺釘中,產生的磁場可由 TMAG5328 感應到。圖 5-22 展示了該模塊中不同組件的分解圖。

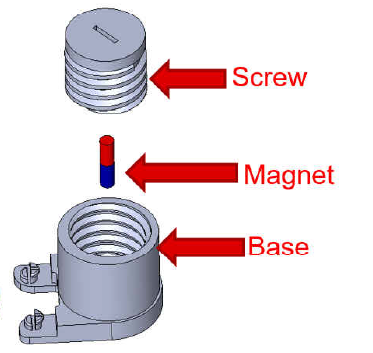

圖 5-22 迎面線性位移連接的分解圖. 螺釘在基座內順時針旋轉時,磁體逐漸接近 TMAG5328,感應到的磁通密度會因此增加。螺釘在基座內逆時針旋轉時,螺釘逐漸遠離 TMAG5328,感應到的磁通密度會因此減少。
若要將此模塊與 TMAG5328EVM 搭配使用,請執行以下步驟:

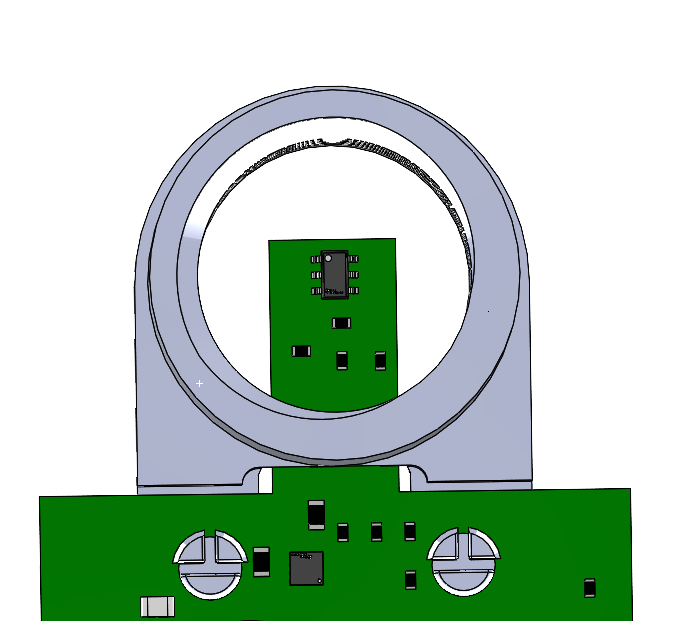

圖 5-23 基座連接到 TMAG5328EVM.

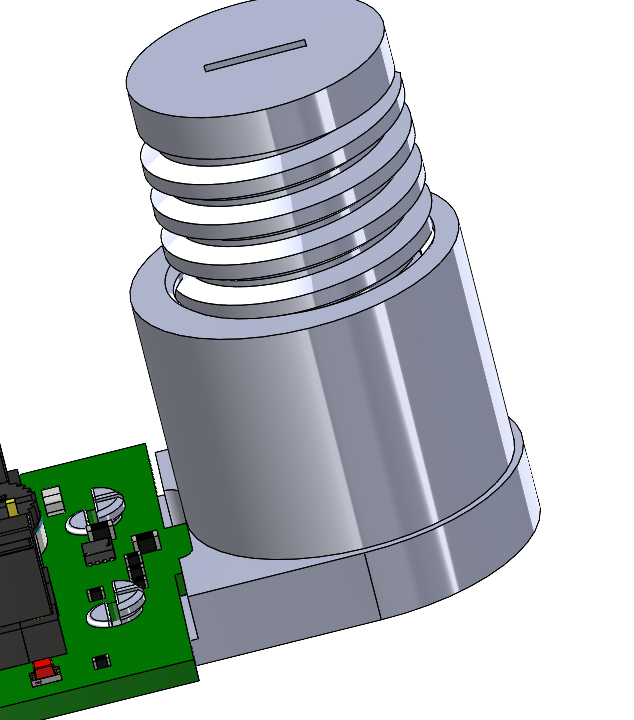

圖 5-24 將螺釘放在基座頂部.

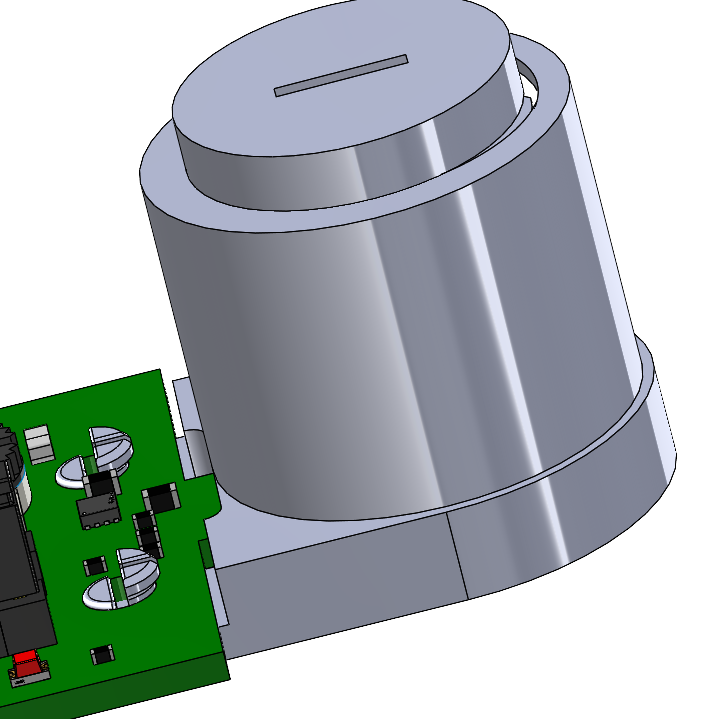

圖 5-25 螺釘完全擰入基座. 有關迎面線性位移連接的更多信息,請參閱迎面線性位移 3D 連接用戶指南。
