TMAG5328EVM 套件中包含一個 3D 打印的迎面線性位移模塊（具有一個嵌入式磁體）。連接 TMAG5328EVM 后，該模塊會產生一個 TMAG5328 可感應到的磁場。該模塊包含兩個部分：螺釘和基座。基座與 EVM 相連，而螺釘置于基座內部。一個磁體嵌入螺釘中，產生的磁場可由 TMAG5328 感應到。圖 5-22 展示了該模塊中不同組件的分解圖。

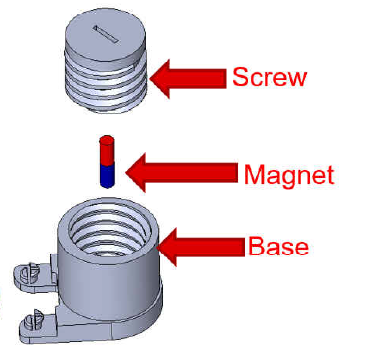

圖 5-22 迎面線性位移連接的分解圖.

螺釘在基座內順時針旋轉時，磁體逐漸接近 TMAG5328，感應到的磁通密度會因此增加。螺釘在基座內逆時針旋轉時，螺釘逐漸遠離 TMAG5328，感應到的磁通密度會因此減少。

若要將此模塊與 TMAG5328EVM 搭配使用，請執行以下步驟：

1. 將模塊基座連接到 TMAG5328EVM（請參見圖 5-23）。
   圖 5-23 基座連接到 TMAG5328EVM.
2. 將螺釘放在基座頂部（請參見圖 5-24）。螺釘接近基座頂部時，感應到的磁通密度將接近 2mT。
   圖 5-24 將螺釘放在基座頂部.
3. 將螺釘放在基座頂部后，順時針旋轉螺釘，使螺釘及其中嵌入的磁體接近 TMAG5328。順時針轉動螺釘后，當 TMAG5328 感應到的磁通密度大于所設的 B_OP 時，其 OUT 引腳將置于低電平。將螺釘完全旋入基座后（請參見圖 5-25），感應到的磁通密度將大于 TMAG5328 支持的 15mT B_OP 的最大值，因此 TMAG5328 OUT 引腳將置于低電平，而 LED D1 將亮起。

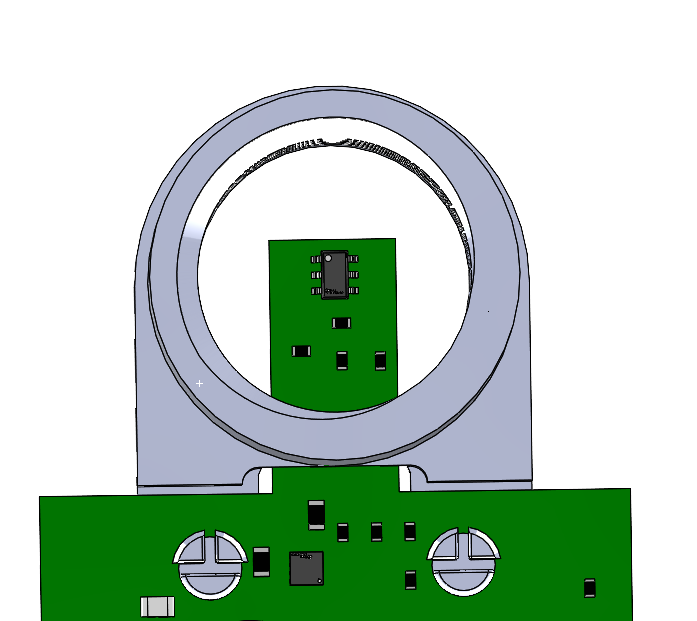

   圖 5-25 螺釘完全擰入基座.

有關迎面線性位移連接的更多信息，請參閱迎面線性位移 3D 連接用戶指南。
