ZHCU965A December 2021 – February 2022 TPSM8D6C24
10.2 常規設置
圖 10-2 顯示了可用于配置以下特性的常規設置：
- VOUT 設置、電源正常限制和裕量電壓
- OC 故障、OC 警告和故障響應
- OT 故障、OT 警告（內核溫度）和故障響應
- VIN 導通和關斷 UVLO
- 開/關配置
- 軟啟動（輸出上升時間）、其他導通時序和關斷時序
- 開關頻率
- 補償
在點擊 Write to Hardware（寫入硬件）對一個或多個可配置參數進行更改后，可以通過點擊 Store Config to NVM（將配置存儲到 NVM）將這些更改存儲到非易失性存儲器。執行此操作后，系統會彈出一個窗口，如果確認，這些更改便會存儲到非易失性存儲器，這樣所有修改內容都會存儲到非易失性存儲器。
環路控制器器件和環路跟隨器器件都連接到同一總線接口。在兩相堆疊系統中，環路控制器器件將會接收所有 PMBus 通信并做出相應響應，環路跟隨器器件不需要連接到 PMBus。如果控制器接收到需要更新跟隨器中 PMBus 寄存器的命令，控制器會將這些命令中繼轉發給跟隨器。此選項卡上的所有命令均適用于 PHASE = 0xFF。

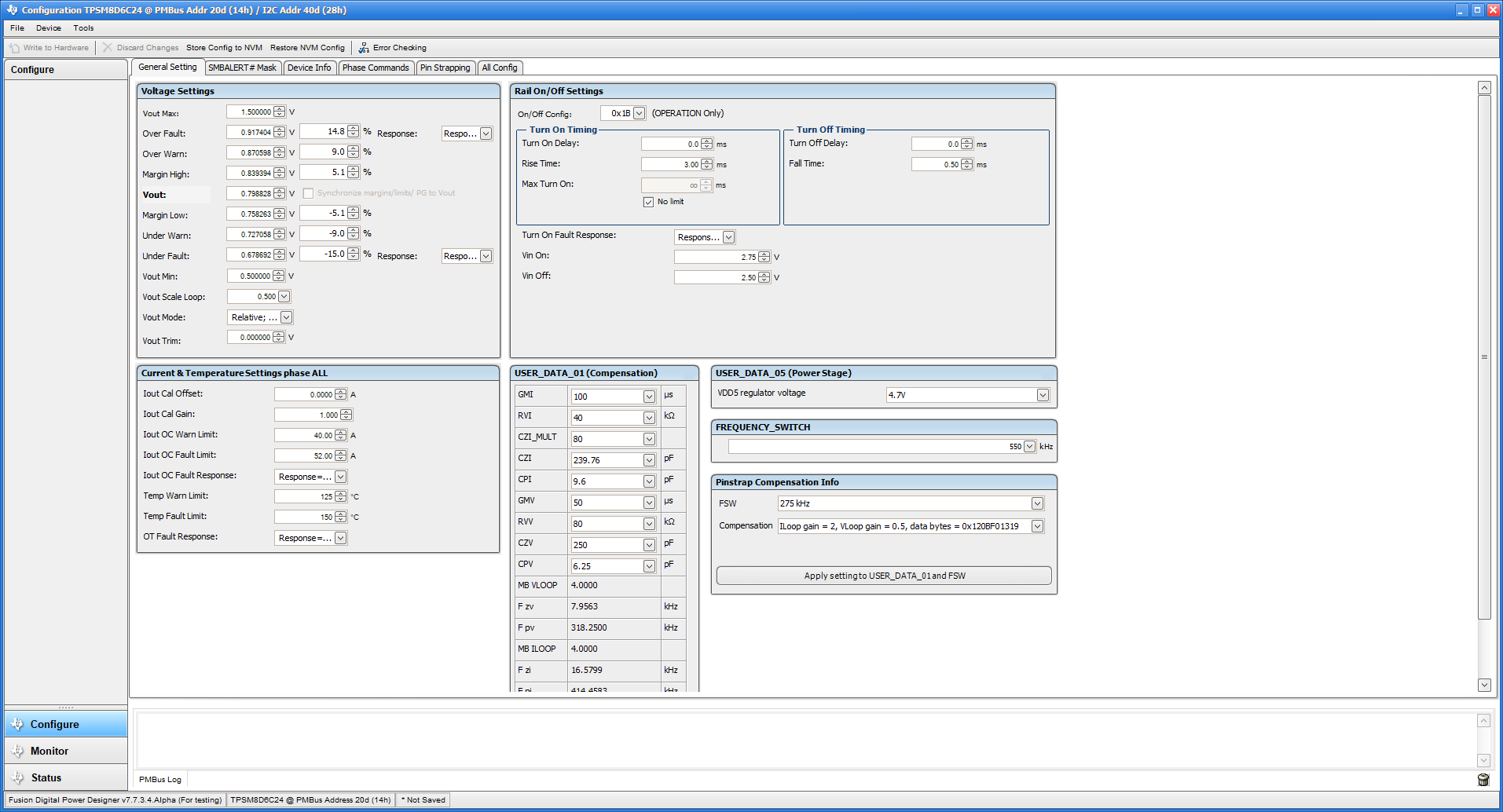

圖 10-2 常規設置
