ZHCU964A December 2021 – January 2022 OPT3004

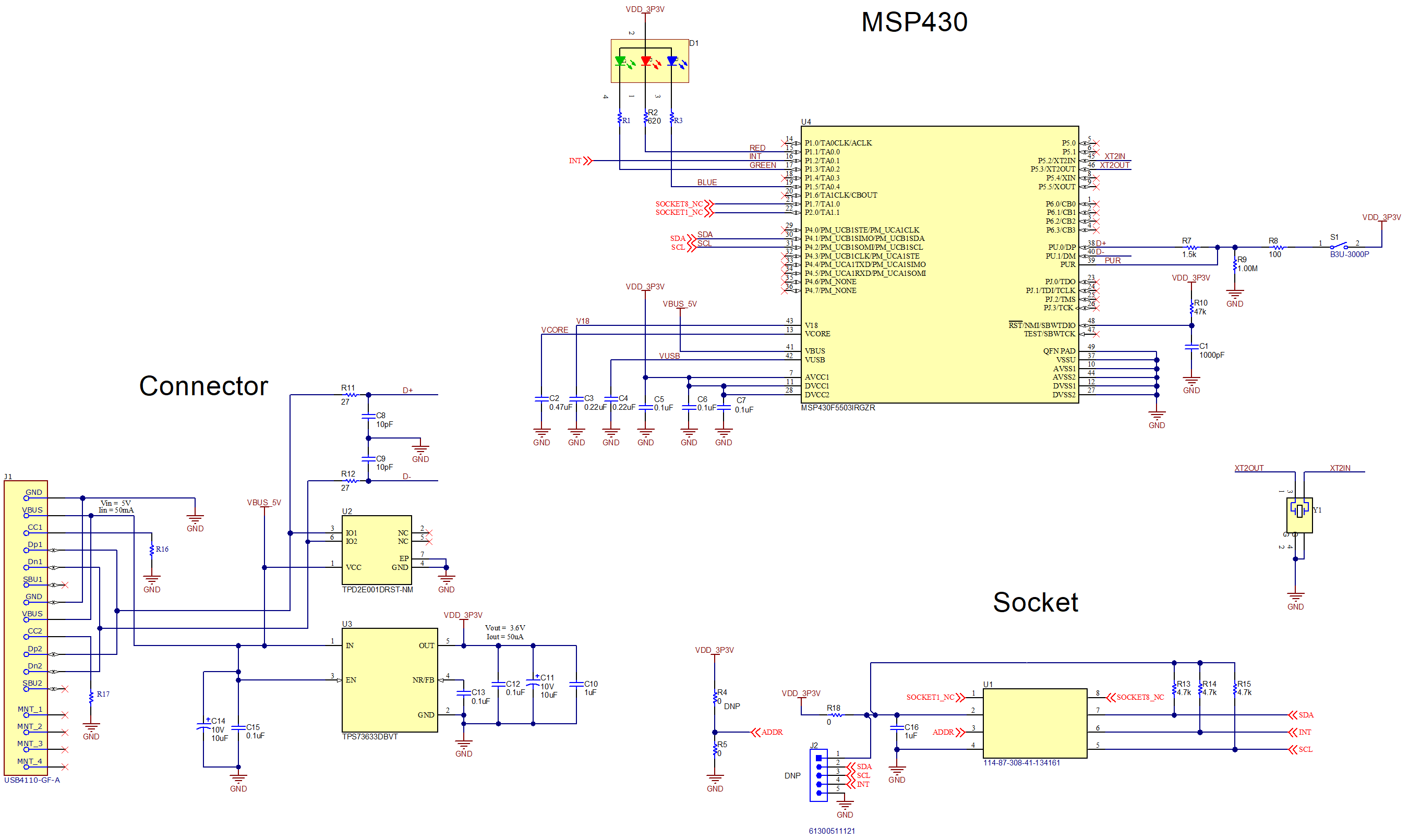

圖 4-1 顯示了 OPTMBEVM 主板的完整原理圖。該原理圖分為三部分:連接器、MSP430 和插槽。USB Type C 連接器用于與 PC 連接。MSP430 微控制器使 PC 能夠通過 I2C 與 OPT3004DTS 連接。包含 OPT3004DTS 的測試板通過插槽插到主板上。通過 OPTMBEVM 板可以輕松地訪問 I2C、INT、VDD 和 GND 線路。EVM 上的接頭 J2 默認為未組裝,并且其中標記的穿孔墊可用于訪問這些線路。另外,可以在 J2 處組裝一個接頭,以便更加輕松地訪問上述線路。
圖 4-6 OPTMBEVM 原理圖
