4.4.1.1 以太網 PHY 時鐘
器件型號為 LMK1C1103PWR 的時鐘緩沖器用于驅動以太網 PHY 的 25 MHz 時鐘。LMK1C1103PWR 是 1:3 LVCMOS 時鐘緩沖器，根據 25 MHz 晶振/LVCMOS 參考輸入提供四個 25 MHz LVCMOS 時針輸出。時鐘緩沖器的源是 SoC 的 CLKOUT0 引腳或一個 25MHz 振蕩器 (ECS-2520MV-250-CN-TR)。可以使用一組電阻進行選擇。默認情況下，振蕩器用作 SK-AM64B EVM 中時鐘緩沖器的輸入。時鐘緩沖器 LMK1C1103PWR 的輸出 Y2 和 Y3 用作 SKEVM 中兩個千兆位以太網 PHY 的參考時鐘輸入。

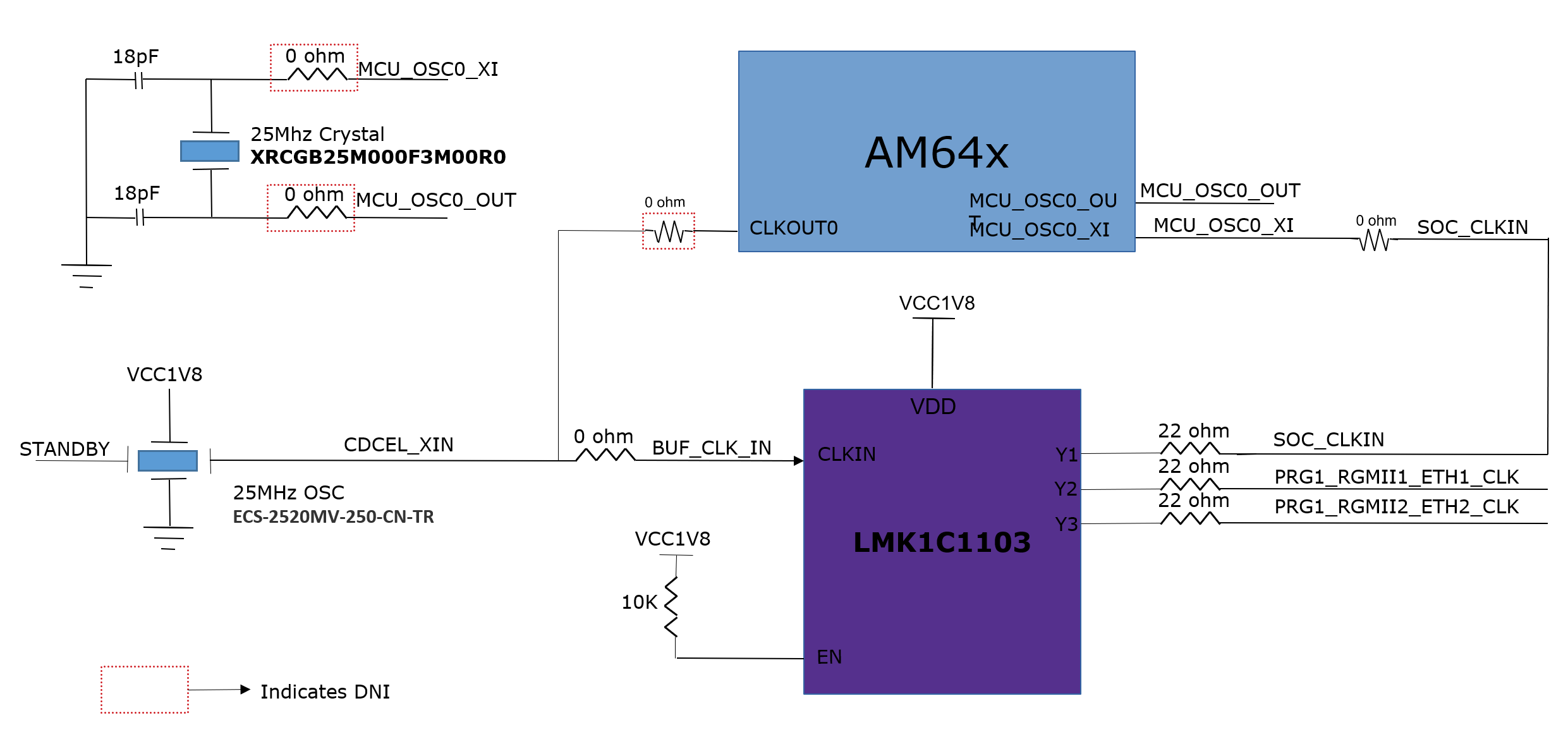

圖 4-6 AM64x SK EVM 時鐘樹注： 紅色框中的電阻器是 DNI。
