4.3.1 加電過程
注：
Processor SDK Linux 圖像默認提供交互式用戶演示。引導后，電路板將作為無線接入點，SSID 為 AM64xSK-AP，密碼為 tiwilink8。連接后，導航到 http://192.168.43.1:8081 可找到演示。位于產品頁的“軟件快速入門指南”中提供了更多詳情。

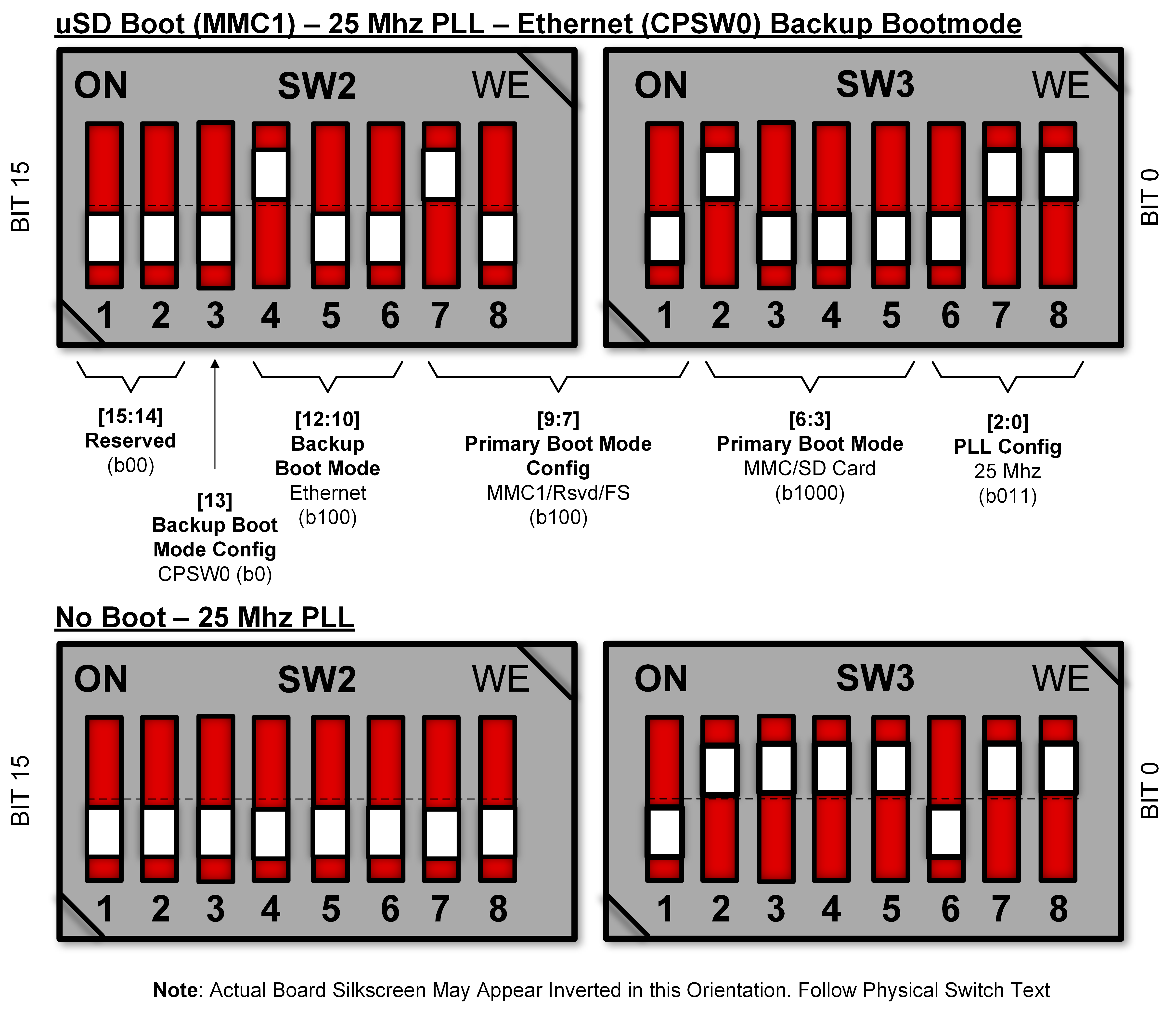

- 將 SK EVM 引導開關選擇器（SW2、SW3）置于所選的引導模式下。SD 卡引導模式和不引導的示例如下所示。其他選項請參閱節 4.4.4.1。
圖 4-4 通用引導模式開關位置 - 連接引導介質（如果適用）。
- 將 5 V USB Type-C 電纜連接到 SK EVM Type-C (J8) 連接器。
- 將 Type-C 電纜的另一端連接到電源：交流電源適配器或 Type C 源設備（例如筆記本計算機）。
- 使用 ON/OFF 滑動開關 SW5 給電路板上電。

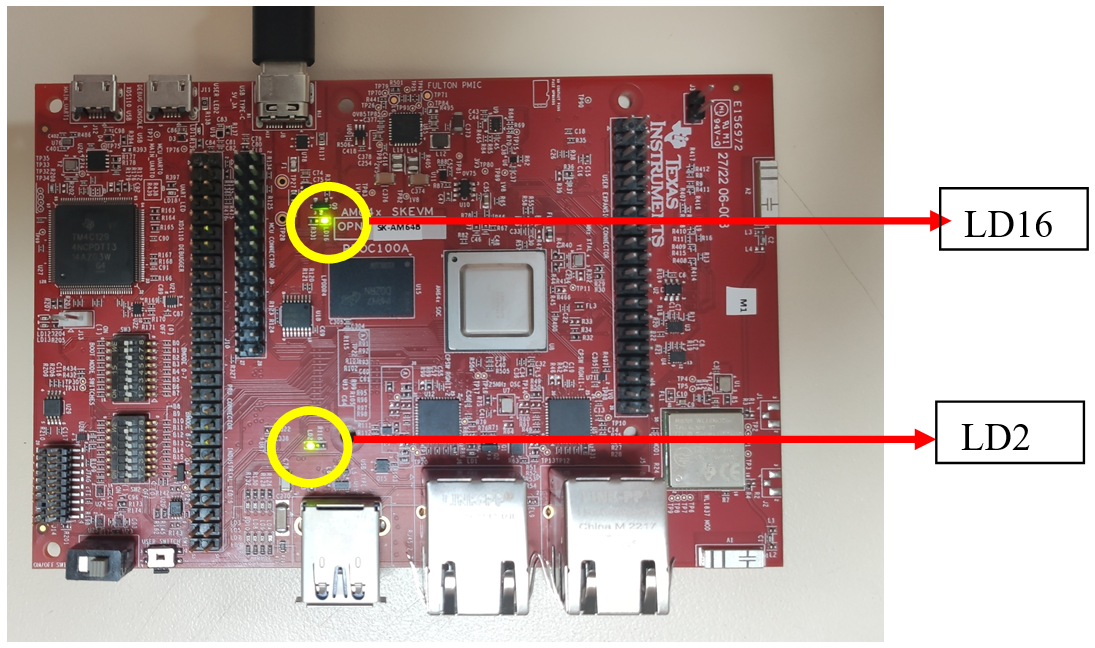

- 根據以下參考照片檢查 LED 顯示情況。以下 LED 亮起：LD2 和 LD16 位于電路板頂部。
圖 4-5 頂部 LED - XDS110 JTAG 和 UART 調試控制臺輸出分別路由到 Micro USB 端口 J12 和 J11。 注： Linux 控制臺輸出路由到第二個枚舉的 ttyUSB 端口。
