PHY 器件包括集成式 MDI 終端電阻器。因此未提供外部終端。

電源：來自 PRG0 和 PRG1 域的 RGMII 信號處于 3.3V IO 電平。千兆位 PHY 器件 DP83867 需要 3.3V 的 I/O 功率，以及 2.5V 和 1.0V 的模擬電源

時鐘：通過時鐘緩沖器 LMK1C1103（獨立輸出）向 PHY 提供 25 MHz LVCMOS 時鐘。

復位：PHY 的復位是通過一個電路將 IO 擴展器的 PORz_OUT 和 GPIO，以及來自 SoC 的 RESETSTATz（可選）進行與操作。默認情況下，RESETSTATz 不用于復位 PHY。IO 擴展器可通過 AM64x SOC 的 I2C1 端口進行控制。為 GPIO 提供了一個上拉電阻器和一個下拉電阻器的占用空間，可設置默認值。每個以太網 PHY 分別包含由 GPIO 驅動的復位信號。可通過對 RESET_N 引腳施加持續時間至少為 1 微秒的低脈沖來實現硬件復位。

中斷：將來自 PRG1 域的兩個 CPSW RGMII PHY 的中斷連接在一起，并連接到 AM64x SOC 的 EXTINTN 引腳。

四個可配置的 LED 引腳和以太網 PHY 的兩個 GPIO 用于指示鏈路狀態。LED 可多路復用若干功能，用于不同的工作模式。可使用 DP83867 器件上的 LEDCR1 寄存器地址 0x0018 選擇 LED 工作模式。默認配置如下所示。

LED0：默認情況下，此引腳表示鏈接已建立。其他功能可通過 DP83867 器件中的 LEDCR1 [3:0] 寄存器位配置。LDE0 在 CPSW PHY (DP83867) 中未使用，這也是一個 strap 配置引腳，用于設置鏡像啟用。這些功能并不需要，因此未提供針對 LED0 的 strap 配置。

LED_1：默認情況下，此引腳表示 1000BASE-T 鏈接已建立。可使用 strap 配置電阻器將此設置改為自動協商 10/100Mbps。其他功能可通過 DP83867 器件中的 LEDCR1 [7:4] 寄存器位配置。LED_1 也是 strap 配置引腳，具有內部下拉電阻，用于在 DP83867 器件中設置 RGMII TX 時鐘偏差。由于此引腳在兩個器件上均設為有效，如果直接驅動 LED，會導致 LED 照明變暗。因此使用 MOSFET 來驅動 LED。

LED_2：默認情況下，此引腳表示接收或發送活動。其他功能可通過 DP83867 器件中的 LEDCR1 [11:18] 寄存器位配置。LED_2 也是 strap 配置引腳，具有內部下拉電阻器，用于在 DP83867 器件中設置 RGMII TX 時鐘偏差。默認條件是自動協商，鏈路速率為 10/100/1000Mbps，可以使用提供的 strap 配置電阻器改變這種條件。如果直接驅動 LED，用于 strap 設置的上拉電阻器會導致 LED 照明暗淡。因此使用 MOSFET 來驅動 LED。

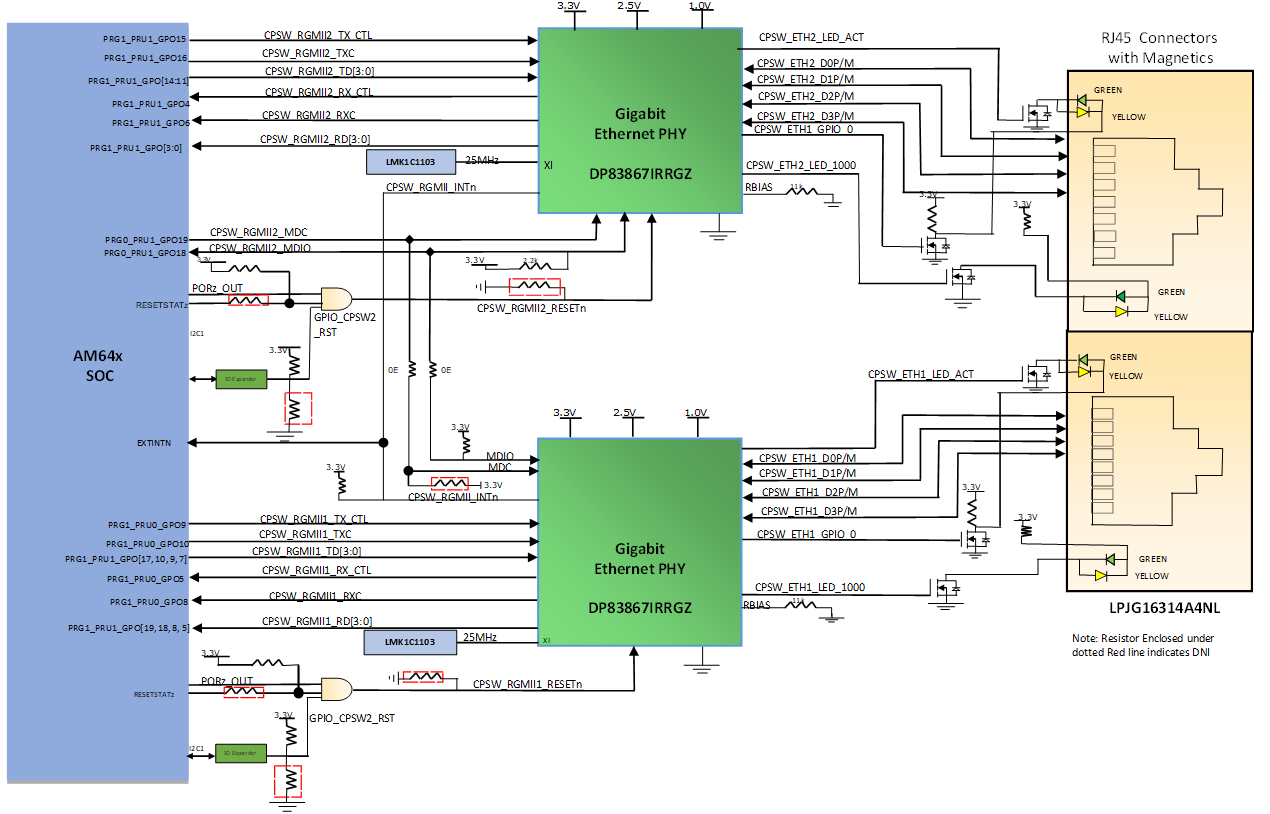

GPIO0：在 DP83867 PHY 中，可通過 GPIO 多路復用器控制寄存器 1 (GPIO_MUX_CTRL1) 將 GPIO 配置為發揮 LED3 的功能，并可通過對 LEDCR1 寄存器進行編程來設置 LED 配置，而且該引腳用于指示作為 100Mbps 連接運行。使用 MOSFET 來驅動 LED，如下圖所示。

GPIO1：在 DP83867 PHY 中，可通過 GPIO 多路復用器控制寄存器 1 (GPIO_MUX_CTRL1) 將 GPIO 配置為發揮 LED3 的功能，LED 配置可通過編程 LEDCR1 寄存器進行設置。這也是一個 strap 配置引腳，用于設置快速鏈路丟失 (FDP)，當前為禁用狀態。

以太網 RJ45 連接器中的 LED 指示：通過外部 MOSFET 實現 LED 控制。

RJ45 連接器 LED 指示 - CPSW (DP83867)：LED1 連接到 RJ45 LED（綠色），指示 1000 MHz 鏈接；LED2 連接到 RJ45 LED（黃色），指示發送/接收活動。通過外部 MOSFET 實現 LED 控制。
