ZHCU855 July 2020 LM63615-Q1
1 設置
本節對 EVM 上的測試點和連接器進行了說明，并說明了如何正確地連接、設置和使用 LM63615QDRREVM。板頂部的香蕉插孔或卡邊緣連接器均可用于連接。有關板頂部連接，請參閱圖 1-1；有關卡邊緣連接，請參閱圖 1-2。相關詳細信息，請參閱 LM636x5-Q1 3.5V 至 36V、1.5A 和 2.5A 汽車降壓轉換器數據表。下面列出了這些連接器的功能：
- VINEMIEVM 的輸入電源。連接至合適的輸入電源。
- GND系統接地。
- VOUTEVM 的輸出。連接至所需負載。
- VOS輸出電壓感測連接（不用于電源；僅用于感測）。
- VIS輸入電壓感測連接（不用于電源；僅用于感測）。
- GNDS用于模擬測量的接地感測點（不用于電源；僅用于感測）。

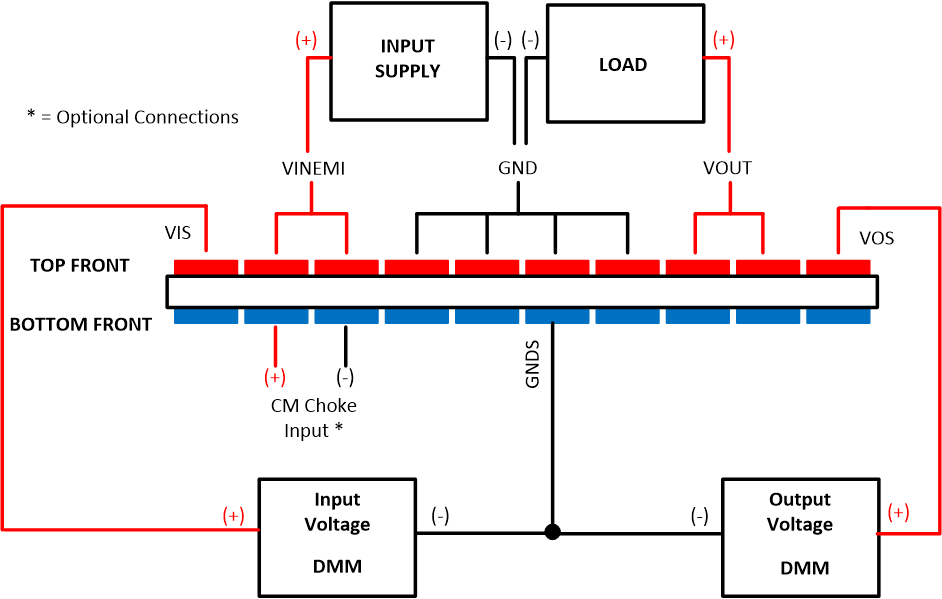

圖 1-1 EVM 板連接

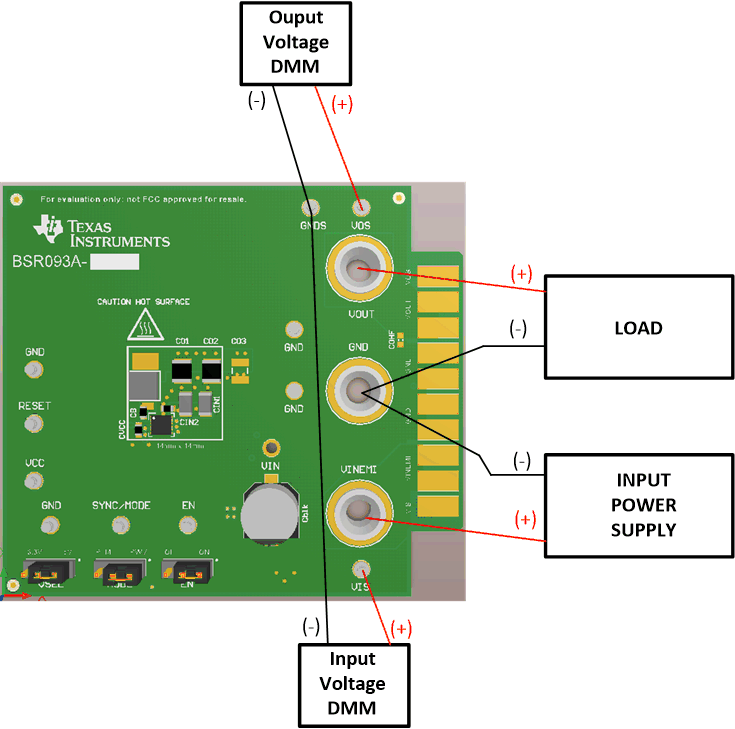

圖 1-2 EVM 卡邊緣連接
