ZHCU852 December 2020 LM74700-Q1
2.2 電路板設置
在對 LM74700DDFEVM 供電之前，驗證所有外部連接。關閉外部電源，并將其以適當的極性與 VIN 和 GND1 連接器相連。電子負載或電阻負載必須與輸出 VOUT 和 GND2 連接器相連。本文檔中所述測試在 3A 恒定負載電流和 12V 輸入電壓的條件下進行。確保輸入電壓的外部電源能夠向輸出負載提供足夠的電流，以獲取輸出電壓。
在對 LM74700DDFEVM 的所有連接進行驗證之后，對 VIN 供電。圖 2-2 顯示了 EVM 電路板設置。

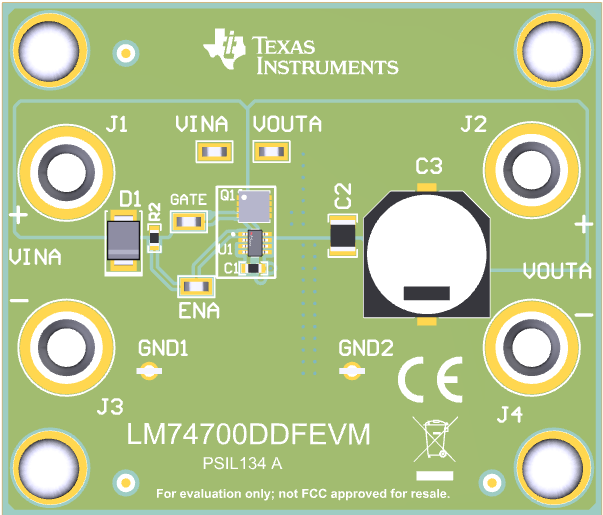

圖 2-2 LM74700DDFEVM
